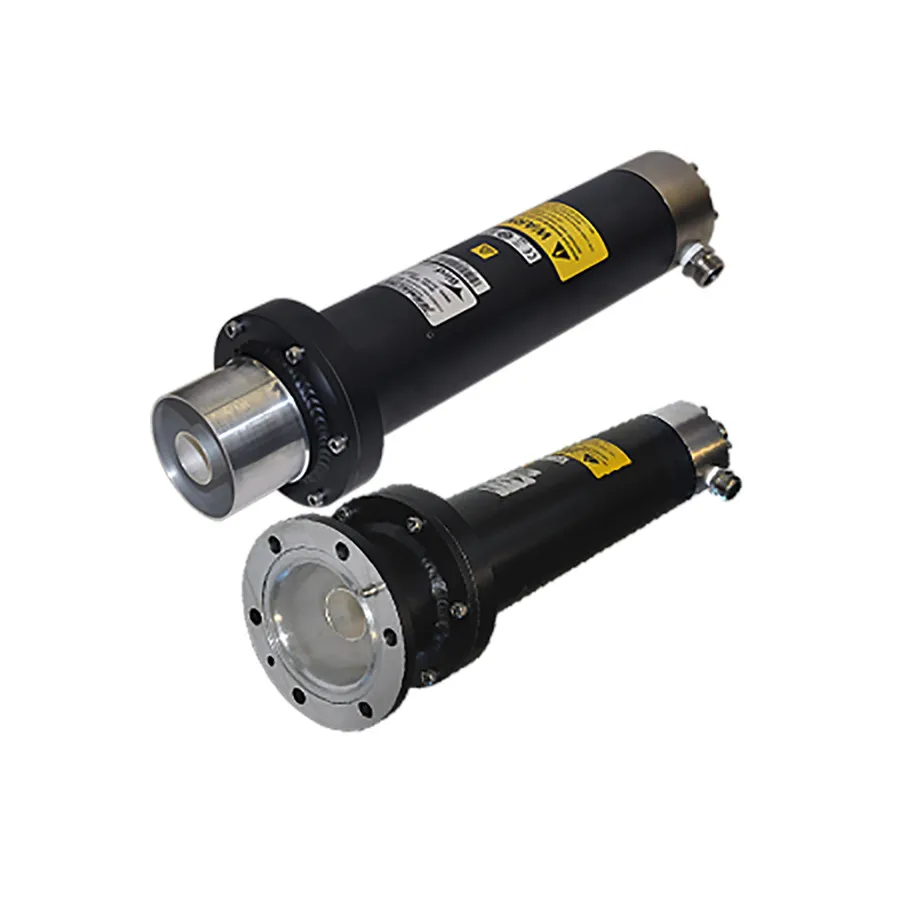

Bird 8745 Wassergekühlt HF-Abschluss
Bird 8745 Water-Cooled RF Termination
Angebot anfragen
Bird 8745 ist eine wassergekühlt HF-Last für Breitband-Anwendungen von 1 kHz bis 900 MHz mit 20 kW kontinuierlicher Leistungsdissipation.
Produktdetails
| Modell | 8745 |
| Hersteller | Bird |
| Kategorie | HF-Abschlüsse |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Bird 8745 ist eine wassergekühlt HF-Last-Abschluss, die für hochleistungsfähige Breitbandanwendungen entwickelt wurde. Als Teil der 8740er Serie ist diese kompakte, niederinduktive Abschluss für den Einsatz in hochleistungsfähigen Sender- und Übertragungsleitungssystemen konzipiert. Die Wasserkühlung nimmt die in der Widerstandsfilm-Lastwiderstands in Wärme umgewandelte HF-Leistung direkt auf und ermöglicht effiziente Langzeit-Dissipation mit minimaler Umgebungswärmeerzeugung.
Hauptmerkmale
- Frequenzbereich: 1 kHz bis 900 MHz
- Leistungsklasse: 20 kW kontinuierlich
- Stecker: 3 1/8" EIA-Flansch
- Niedriges VSWR Breitband-Abschluss
- Wassergekühlt für effiziente Wärmeleitung
- Nicht abstrahlender Entwurf
- Betriebsposition: beliebig (nicht positionsabhängig)
- Wasserdurchfluss-Anforderung: bis zu 8 Gallonen (30,4 Liter) pro Minute
Anwendungen
- Hochleistungs-Sender-Dummy-Lasten
- Übertragungsleitungs-Abschlüsse
- HF-System-Tests und -Validierung
- Langfrist-HF-Leistungsdissipation, wenn Wärmeableitung kritisch ist
Technische Daten
| Series | 8740 Series |
