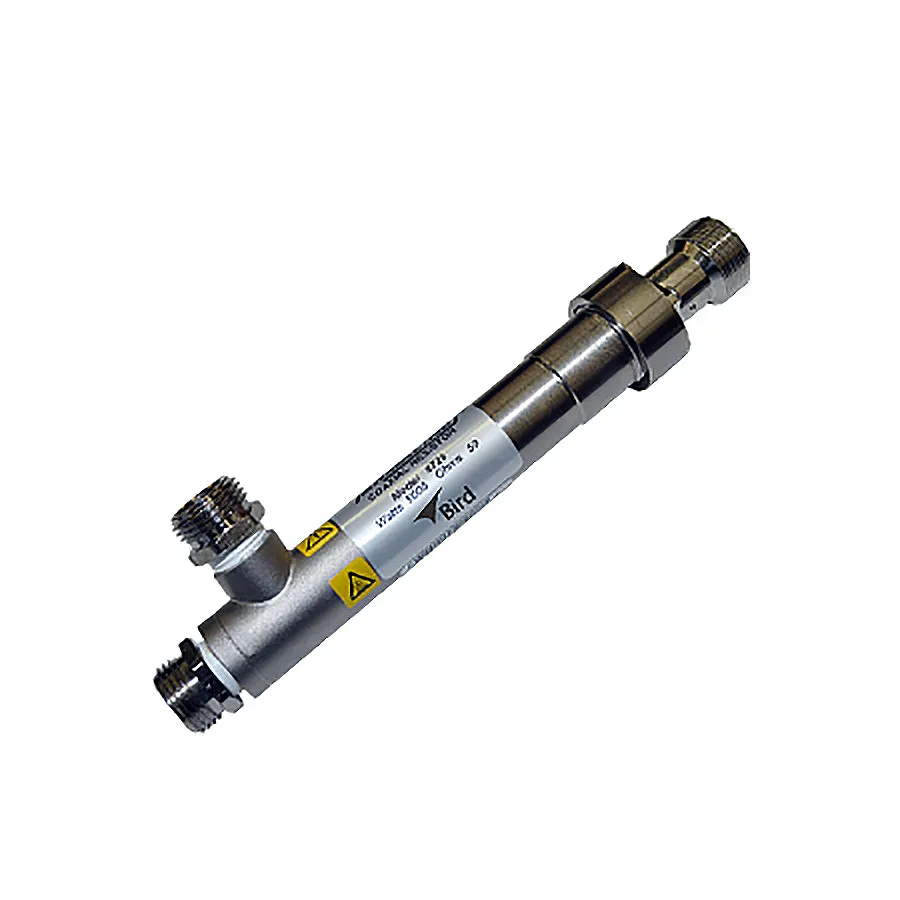

Bird 8726 Wassergekühler RF-Abschluss
Bird 8726 Water-Cooled RF Termination
Angebot anfragen
Der Bird 8726 ist ein 5 kW wassergekühler RF-Abschluss mit 50-Ohm-Impedanz und LC-Buchsenverbinder, der eine effiziente RF-Leistungsdissipation für Breitband-Anwendungen bietet.
Produktdetails
| Modell | 8726 |
| Hersteller | Bird |
| Kategorie | HF-Abschlüsse |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Bird 8726 ist ein kompakter, wassergekühler RF-Abschluss für Hochleistungs-Sender- und Übertragungsleitungs-Systeme. Er wandelt RF-Leistung in Wärme um, die direkt von Wasser absorbiert wird, das durch die Last fließt und eine effiziente Dissipation ohne Erzeugung von Umgebungswärme ermöglicht. Das Gerät kann in jeder Position installiert werden und benötigt nur eine Trinkwasserquelle.
Hauptmerkmale
- 5 kW Dauerlastleistung
- 50-Ohm-Impedanz mit niedrigem VSWR (max. 1,10 DC–500 MHz, max. 1,25 500–2000 MHz)
- LC-Buchse (QC) Verbinder, austauschbar mit SC, 7/8 und 1-5/8 EIA-Flanschverbindern
- Kompaktes Design mit minimalem Platzbedarf und flexiblen Installationsmöglichkeiten
- Erfordert 1 GPM (3,8 Liter/Minute) Wasserdurchflussrate
- 3/4-Zoll-Gewinde-Wasserverbindung
Anwendungen
- RF-Leistungsdissipation in Hochleistungs-Sender-Systemen
- Übertragungsleitungs-Test- und -Messwesen
- Breitband-RF-Last für 0 bis 2 GHz Betrieb
Technische Daten
| Connector Type | LC(f) |
| Finish | Bright Nickel Plated |
| Frequency Range | DC-2GHz |
| Impedance | 50 Ohms |
| Maximum Power | 5 kW |
