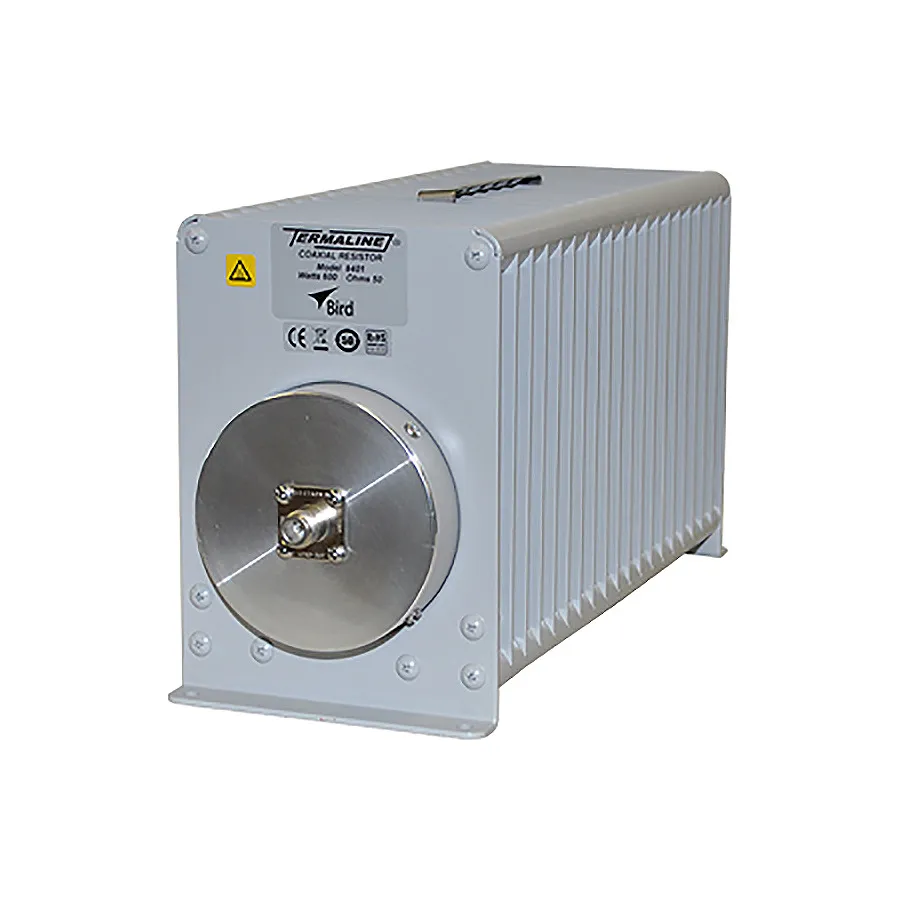

Bird 8401 Ölgekühlter HF-Abschluss
Bird 8401 Oil-Cooled RF Termination
Angebot anfragen
Der Bird 8401 ist ein tragbarer, ölgekühlter 50-Ohm-HF-Abschluss für Benchtop-Tests bis 600 W Dauerbetrieb über DC bis 3 GHz.
Produktdetails
| Modell | 8401 |
| Hersteller | Bird |
| Kategorie | HF-Abschlüsse |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Bird 8401 ist ein tragbarer, in sich geschlossener 50-Ohm-Koaxial-Übertragungsleitungs-Abschluss für Benchtop-HF-Tests und Sender-Anpassung. Er benötigt keine externe Stromquelle und bietet nicht-reflektierenden Abschluss von DC bis 3 GHz mit einem zylindrischen Film-Widerstand, der in dielektrikumgekühltes Fluid getaucht ist und in einer speziellen konischen Koaxialstruktur untergebracht ist, die gleichmäßiges Impedanzangleich gewährleistet.
Hauptmerkmale
- Öl-unterstützte Konvektionskühlung für Dauerbetrieb bis 600 W Nennleistung
- Frequenzbereich: DC bis 3 GHz mit niedriges VSWR (1,10 max DC–1 GHz, 1,20 max 1–2,8 GHz, 1,35 max 2,8–3 GHz)
- Quick Change (QC) Steckverbinder mit N-Buchse zur Minimierung von Adaptern
- Flaches Gehäuse mit Griff und Gummifüßen für tragbaren Feldeinsatz
- 50-Ohm-Impedanz für standardisierte HF-Tests
Anwendungen
- Funkstation HF-Sender-Tests und Anpassung
- Benchtop-Tests für nicht-strahlende Lasten
- Mittelleistungs-HF-Systemvalidierung bis 600 W
Technische Daten
| Connector Type | N(f) |
| Finish | Gray Powder Coat |
| Frequency Range | DC-3GHz |
| Impedance | 50 Ohms |
| Maximum Power | 600 W |
