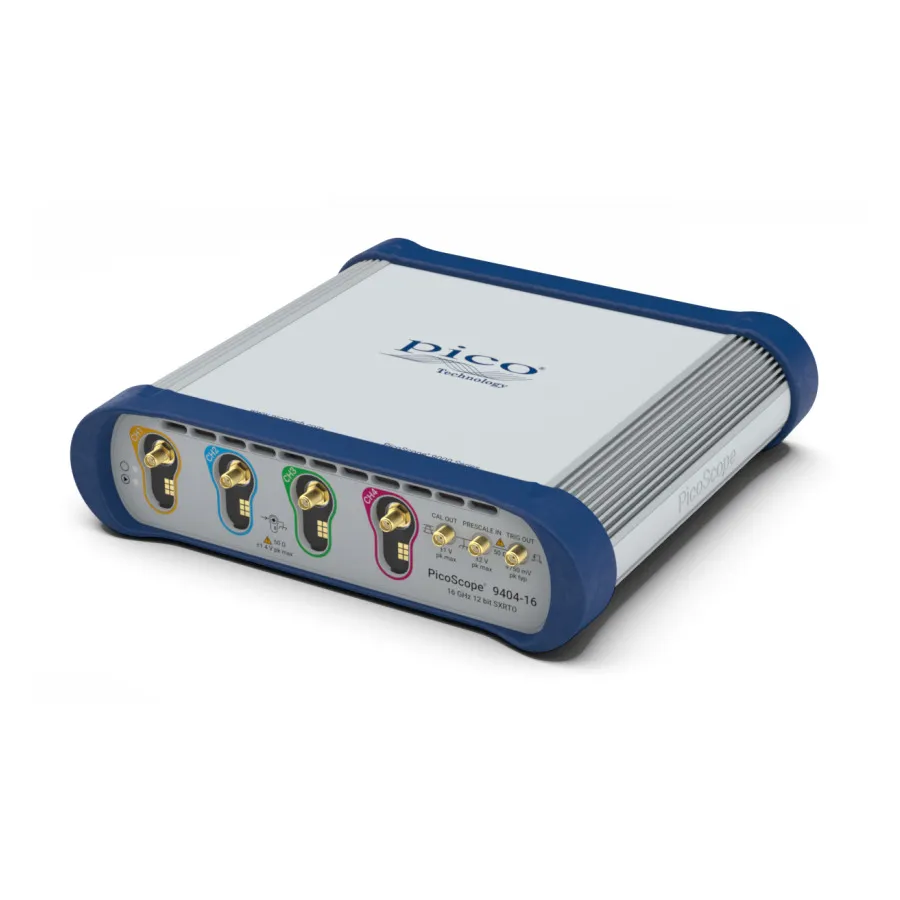

Pico Technology 9404-16 CDR Oszilloskop

Übersicht

Pico Technology 9404-16 CDR ist ein Sampler-erweitertes Echtzeit-Oszilloskop mit 16 GHz Bandbreite und vier 50-Ohm-Eingangskanälen. Es kombiniert Echtzeit- und Äquivalenzzeit-Abtastung um Hochgeschwindigkeits-Analog- und Digitalsignale genau zu messen und zu visualisieren, ideal für Anwendungen, die Impulscharakterisierung bis 22 Picosekunden oder Takt-/Daten-Augendiagramm-Analyse erfordern.

Wichtigste Merkmale

• Gleichstrom bis 16 GHz Bandbreite auf 4 gleichzeitigen Kanälen
• 12-Bit-ADC-Auflösung mit 500 MS/s Echtzeit-Abtastung
• Äquivalenzzeit-Zufallsabtastung bis 2,5 TS/s mit 0,4 ps Trigger-Auflösung
• Integrierte Takt- und Datenwiederherstellung (CDR) bis 8 Gb/s
• 50-Ohm-Impedanz abgestimmte Eingangskanäle
• Interner Trigger auf allen Kanälen mit Vor-Trigger-Zufallsabtastung
• PicoSample 4 Software mit Touch-kompatiblem Interface und 4K-Display-Unterstützung
• Bis zu 250 kS gemeinsame Speicherspur-Länge

Anwendungen

• Telecom und Radar-Test, Service und Herstellung
• Glasfaser-, Transceiver- und Laser-Tests
• HF- und Mikrowellenmessungen
• Gigabit-Digitalsystem-Charakterisierung
• Signal-, Augen-, Impuls- und Impulsanalyse
• Hochpräzise Zeit- und Phasenmessungen
• Digital-Systemdesign-Validierung
• Augendiagramm und Masken-Tests bis 8 Gb/s
• Ethernet-, HDMI-, PCI-, SATA- und USB 2.0-Protokoll-Analyse
• Halbleitercharakterisierung

Enthaltendes Zubehör

• PicoSample 4 Software auf USB-Stick
• Schnellstartanleitung
• 12-V-Stromversorgung mit IEC-Steckdose
• 3 lokalisierte IEC-Stromleitungen
• USB-Kabel (1,8 m)
• PicoWrench Kombischlüssel (N/SMA/PC3.5/K)
• Lager- und Transportkoffer
• LAN-Kabel (1 m)
