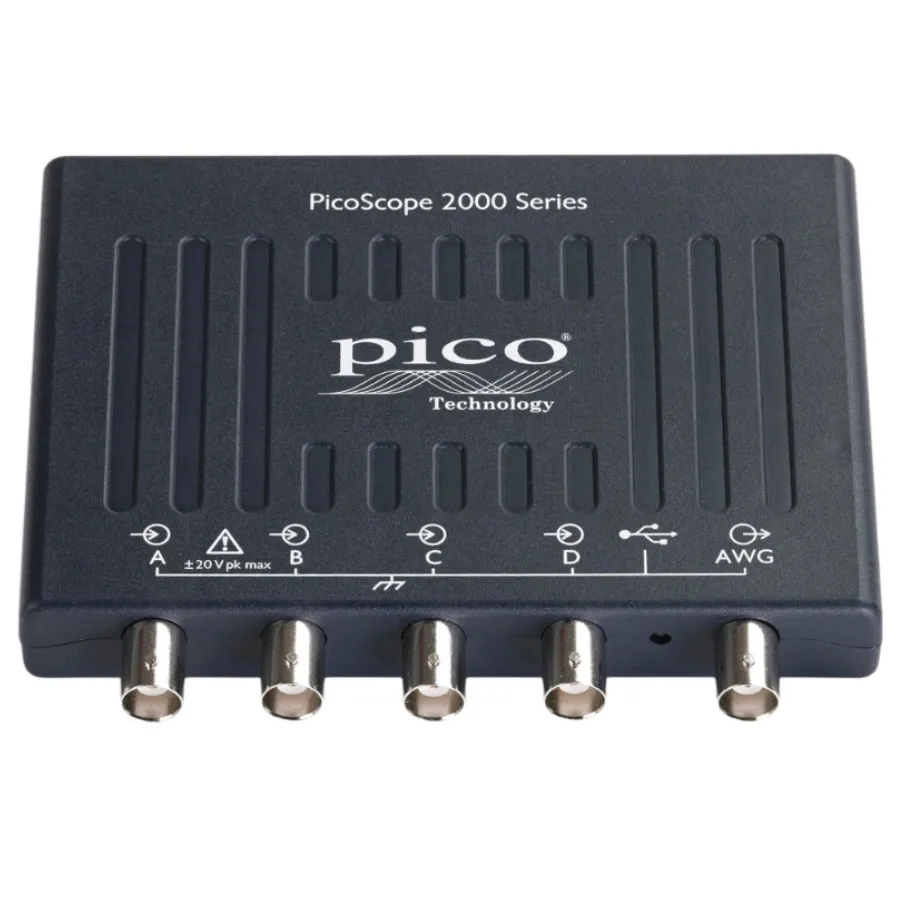

Pico Technology 2407B PicoScope 2000 USB-Oszilloskop

Übersicht

Das Pico Technology 2407B ist ein 4-Kanal USB-Oszilloskop aus der PicoScope 2000-Serie. Es bietet 70MHz Bandbreite und 1GS/s Abtastgeschwindigkeit mit 64MS tiefem Speicher für detaillierte Wellenformerfassung und -analyse. Das Oszilloskop arbeitet als PC-basiertes Instrument, das durch Software gesteuert wird, die fortschrittliche Analysefunktionen wie Serienprotokolldecodierung, Persistenzanzeigen und Frequenzspektrumanalyse bietet.

Hauptmerkmale

• 70MHz Bandbreite mit maximaler Abtastgeschwindigkeit von 1GS/s
• 4 Eingabekanäle für gleichzeitige Multi-Signal-Überwachung
• 64MS tiefes Speicher für erweiterte Wellenformaufzeichnung
• 8-Bit vertikale Auflösung
• 1MHz Funktionsgenerator (AWG) Bandbreite
• Serienprotokolldecodierung für digitale Signalanalyse
• Persistenzanzeigen und Maskenlimit-Tests
• Automatische Messungen und Spektrumanalysefunktionen
• USB 2.0-Schnittstelle (rückwärts kompatibel mit USB 3.0/3.1)

Anwendungen

• Digitale Schaltkreisentwurf und Fehlerbehebung
• Serienprotokollananalyse und Debugging
• Signalintegrität und Frequenzbereichsanalyse
• Bildungs- und Schulungsanwendungen
• Embedded-System-Entwicklung und Tests

Mitgelieferte Zubehörteile

• USB 2.0-Kabel (USB 3.0/3.1-kompatibel)
• Vier x1/x10 passive Messspitzen
• Messspitzenklemmen und Kabel
• Schnellstartanleitung
