Pico Technology 9404-16 PC-USB-Oszilloskop

Übersicht

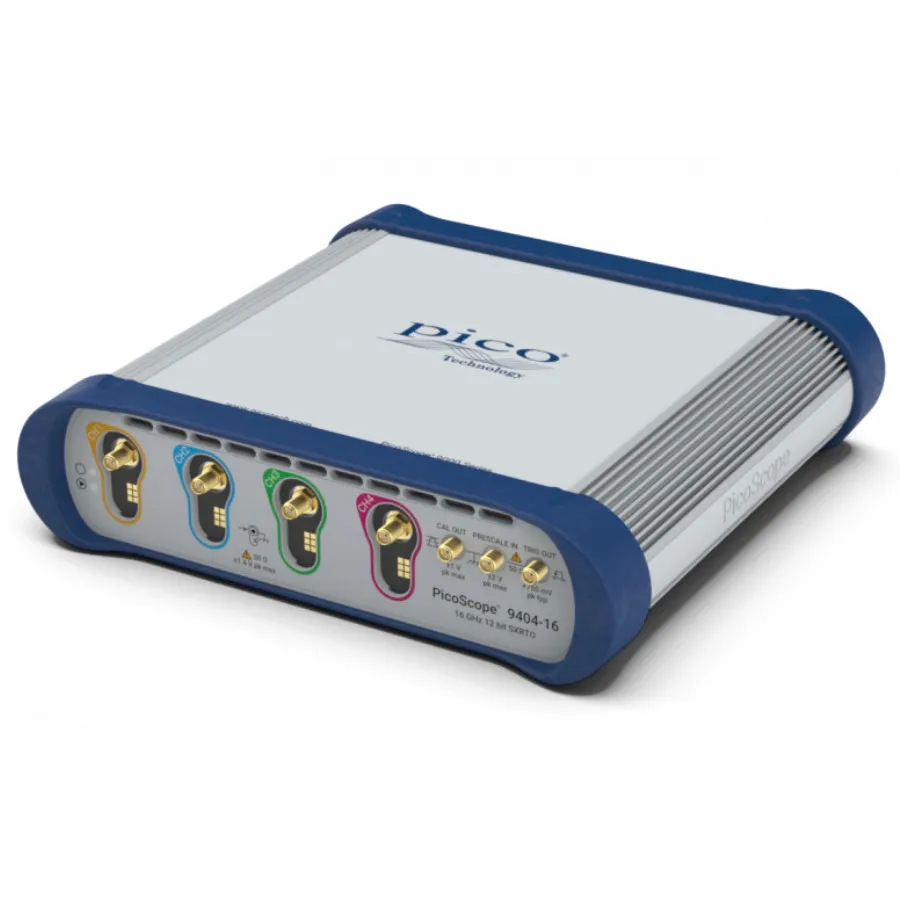

Pico Technology 9404-16 ist ein PC-basiertes USB-Sampler-erweitertes Echtzeit-Oszilloskop (SXRTO) mit 16 GHz Bandbreite und 4 Kanälen für gleichzeitige Erfassung und Analyse von Hochgeschwindigkeitssignalen. Mit 12-Bit-ADC-Auflösung und 500 MS/s Echtzeit-Abtastung ist es das Hochbandbreitensmodell der 9400 Serie, ideal für anspruchsvolle HF-, Mikrowellen- und Gigabit-Digitalsystemmessungen.

Das 9404-16 bietet vier identische Kanäle für Multi-Kanal-Signalvergleich und synchronisierte Messungen mit 0,4 ps Trigger-Platzierungsauflösung. Die Sampler-erweiterte Architektur ermöglicht Impuls- und Schritt-Übergangserfassung bis 22 ps und Impulserfassung bis 45 ps. Die mitgelieferte PicoSample 4 Software bietet Touch-kompatible Bedienung mit erweiterten Trigger-Optionen inklusive optionale 5 oder 8 Gb/s Taktwiederherstellung.

Wichtigste Merkmale

• Gleichstrom bis 16 GHz Bandbreite mit 50-Ohm-SMA(f)-Eingängen
• 4 identische Kanäle, gleichzeitig digitalisiert
• 12-Bit-ADC-Auflösung mit bis zu 250 kS gemeinsamer Speicher
• Echtzeit-Abtastung bei 500 MS/s pro Kanal, Zufallsabtastung bis 2,5 TS/s
• 0,4 ps Trigger-Platzierungsauflösung für präzise Zeiterfassung
• Impuls- und Schritt-Übergangerfassung bis 22 ps, Impuls bis 45 ps
• Interner Trigger auf allen Kanälen mit 2,5 GHz direkter Trigger-Bandbreite
• Externer vorgesteuerter Trigger-Eingang für Signale bis 16 GHz Bandbreite
• PicoSample 4 Software mit Touch-kompatiblem Interface und 4K-Display-Unterstützung
• Vier unabhängige Zoom-Kanäle für detaillierte Signalanalyse bis 0,4 ps Auflösung
• Optionale 5 oder 8 Gb/s Taktwiederherstellung mit wiederhergestelltem Takt- und Datenausgängen
• Multi-Kanal-synchronisierte Messungen über alle vier Kanäle

Anwendungen

• Telecom und Radar-Test, Service und Herstellung
• Glasfaser-, Transceiver- und Laser-Tests
• HF-, Mikrowellen- und Gigabit-Digitalsystemmessungen
• Signal-, Augen-, Impuls- und Impulscharakterisierung
• Hochpräzise Zeit- und Phasenanalyse
• Digital-Systemdesign und Charakterisierung
• Augendiagramm-, Maske- und Grenzentests bis 8 Gb/s
• Takt- und Datenwiederherstellung bis 8 Gb/s
• Hochgeschwindigkeits-Schnittstellentests (Ethernet, HDMI, PCI, SATA, USB 2.0)
• Halbleitercharakterisierung und Pre-Compliance-Tests

Enthaltendes Zubehör

• PicoScope 9400 Serie Sampler-erweitertes Echtzeit-Oszilloskop (SXRTO)
• PicoSample 4 Software (auf USB-Stick)
• 12-V-Stromversorgung mit IEC-Steckdose
• 3 lokalisierte IEC-Stromleitungen
• USB-Kabel, 1,8 m
• PicoWrench N/SMA/PC3.5/K Kombischlüssel
• Lager- und Transportkoffer
• LAN-Kabel, 1 m
