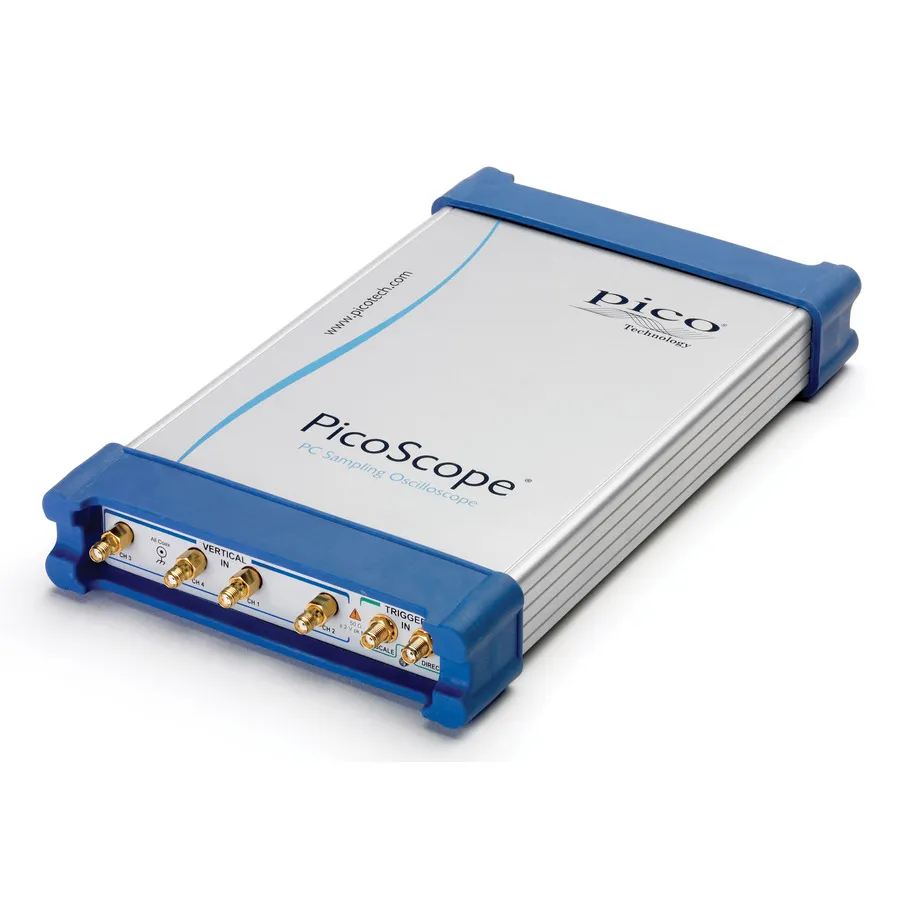

Pico Technology 9341-20 PC-USB-Oszilloskop

Überblick

Das Pico Technology 9341-20 ist ein PC-basiertes Abtast-Oszilloskop der PicoScope 9300-Serie, konzipiert für Hochfrequenz-Signalerfassung und -Analyse. Es liefert 20 GHz Bandbreite mit außergewöhnlich niedriger Abtastungs-Jitter und 64 fs Zeitauflösung zur Erfassung schneller Transientenereignisse und Seriendatenmuster.

Wichtigste Merkmale

• 20 GHz Bandbreite mit 2er-Kanalkonfiguration
• 16-Bit Vertikalauflösung mit bis zu 1 MS/s Abtastrate
• 64 fs Zeitauflösung für sequenzielles Abtasten von Transientensignalen
• 15 GHz Vorskaliertrigger und 2.5 GHz direkter Trigger-Fähigkeiten
• 11.3 Gb/s Taktwiederherstellung für Seriendaten- und Hochgeschwindigkeits-Protokollanalyse
• Eye-Diagramm und Mask-Testing bis 16 Gb/s mit Musterfixierung
• USB-Konnektivität mit Windows-basierter intuitiver Schnittstelle
• Über 60 dB Dynamikbereich und Spuren bis 32 kS

Anwendungen

• Telecom- und Radar-Design, Tests und Herstellung
• Charakterisierung von Glasfaser-, Transceiver- und Laser-Systemen
• HF- und Mikrowellen-Systemmessungen
• Serienprotokollanalyse (Ethernet, HDMI, USB, PCI, SATA)
• Halbleitergerät-Charakterisierung
• TDR/TDT-Analyse von Kabeln, Steckverbindern und Leiterplatten

Mitgelieferte Zubehör

• PicoSample 3 Software CD
• Schnellstartanleitung
• 12V universelles Stromversorgungsgerät
• USB-Kabel (1.8 m)
• LAN-Kabel (1 m)
• 18 GHz 50 Ohm SMA(m-f) Adapter mit Steckeradapter-Sparer (TA170)
• PicoWrench
• Aufbewahrungs- und Transportkoffer
