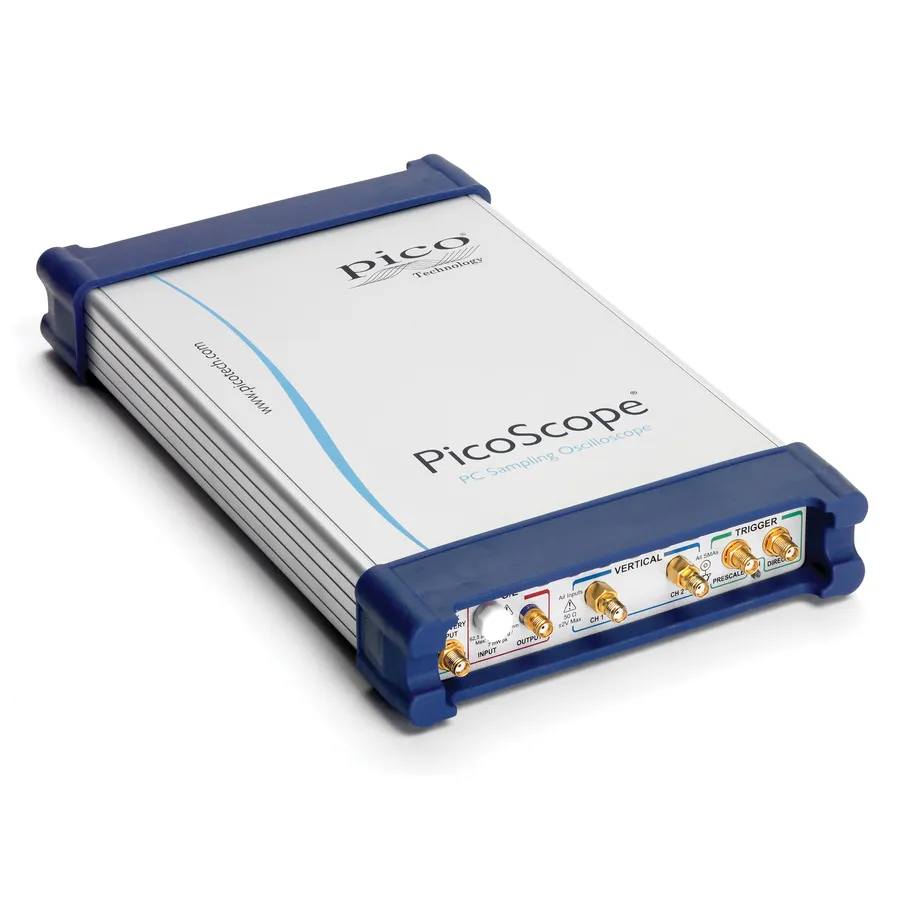

Pico Technology 9321-20 PC-USB-Oszilloskop

Überblick

Die PicoScope 9300-Serie 9321-20 ist ein hochgeschwindigkeits-PC-basiertes Abtast-Oszilloskop für Telekommunikations-, Radar-, Optik- und HF-Anwendungen. Dieses 20 GHz Modell erfasst Wellenformen mit bis 1 MS/s mit Zeitauflösung bis 64 fs und 16-Bit Vertikalauflösung, Spurenaktualisierungen über 60 dB Dynamikbereich mit Spuren bis 32 kS.

Wichtigste Merkmale

• 20 GHz Bandbreite mit 2er-Kanalkonfiguration
• 16-Bit 1 MS/s ADC mit sequenziellem Abtasten bei 15 TS/s
• 11.3 Gb/s Taktwiederherstellung und 15 GHz Vorskaliertrigger-Fähigkeit
• Eye- und Mask-Testing bis 16 Gb/s mit bis zu 223-1 Musterfixierung
• 9.5 GHz optisch-zu-elektrisch Wandler Option
• Integrierter TDR/TDT-Stufengenerator für Kabel- und Netzwerkanalyse

Anwendungen

• Telecom- und Radar-Tests, Service und Herstellung
• Glasfaser-, Transceiver- und Laser-Tests
• HF-, Mikrowellen- und Gigabit-Digitalsystem-Messungen
• Hochgeschwindigkeits-Protokollanalyse: Ethernet, HDMI, USB, PCI, SATA
• Halbleitergerät-Charakterisierung
• TDR/TDT-Analyse von Kabeln, Steckverbindern, Backplanes und Leiterplatten

Mitgelieferte Zubehör

• PicoScope 9300-Serie PC-Abtast-Oszilloskop
• PicoSample 3 Software
• Schnellstartanleitung und PicoWrench Werkzeug
• 12 V universelles Stromversorgungsgerät mit lokalisiertem Stromversorgungskabel
• USB-Kabel (1.8 m) und LAN-Kabel (1 m)
• 18 GHz 50 Ohm SMA(m-f) Steckeradapter (TA170) an jedem Eingang angebracht
• Aufbewahrungs- und Transportkoffer
