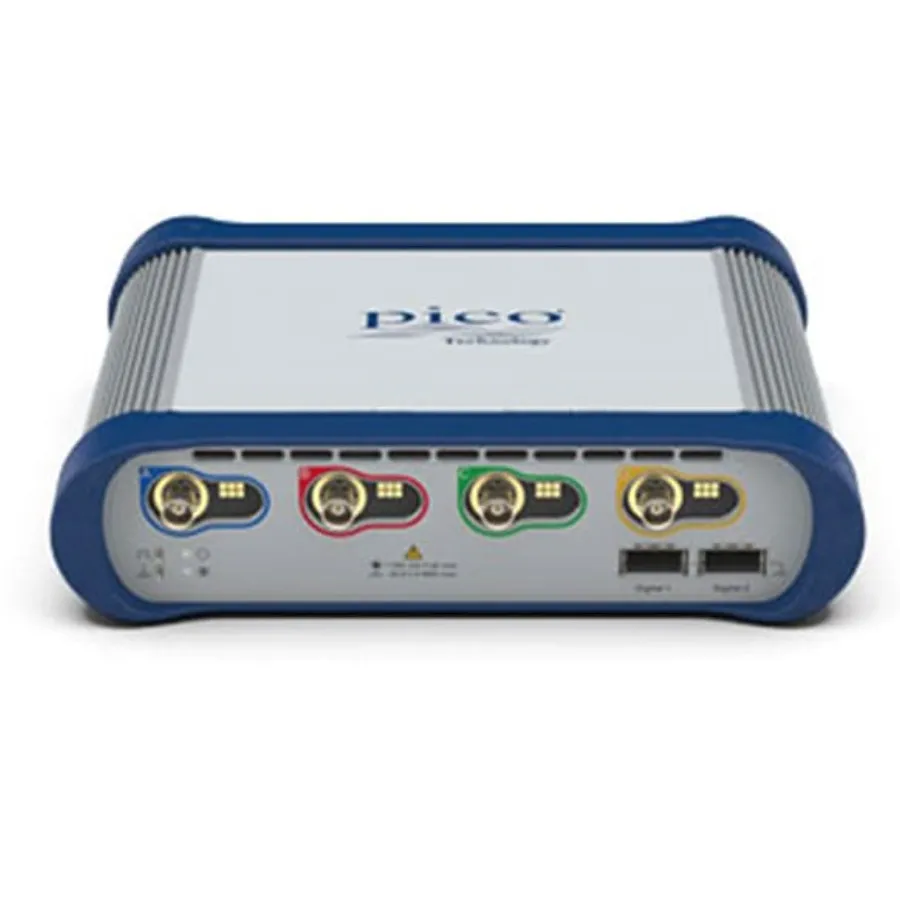

Pico Technology 6424E Digital-Oszilloskop

Übersicht

Das Pico Technology 6424E ist ein 4-Kanal-PC-basiertes Oszilloskop aus der PicoScope 6000E-Serie. Mit 500 MHz Bandbreite und 5 GS/s Abtastrate liefert es 200 ps Zeitauflösung und unterstützt 4 GS Speicherkapazität. Die FlexRes-Technologie bietet flexible vertikale Auflösung von 8 bis 12 Bit und ermöglicht es, zwischen maximaler Abtastgeschwindigkeit oder Mesgenauigkeit zu optimieren.

Das Gerät ist für Ingenieure geeignet, die mit eingebetteten Systemen, Signalverarbeitung und Leistungselektronik arbeiten, und kombiniert großen Speicher und hochperformante Abtastung mit umfassenden Software-Analysewerkzeugen. Die USB 3.0-Verbindung ermöglicht schnelle Wellenformübertragung und kontinuierliches Streaming mit über 300 MS/s.

Hauptfunktionen

• 4 analoge Kanäle mit BNC x10 Sondenkompatibilität-Eingängen
• 500 MHz Bandbreite mit wählbarer 20 MHz Begrenzung
• 5 GS/s Echtzeit-Abtastung mit 200 ps Auflösung
• 4 GS Speicherkapazität ermöglicht 200 ms Wellenformerfassung
• 8-12 Bit FlexRes vertikale Auflösung für adaptive Messungen
• 21 Serialprotokoll-Decoder für I2C, SPI, CAN und mehr
• Erweiterte Auslöser einschließlich Flanken-, Fenster-, Impulsbreiten- und Ausfallauslöser
• FFT-Spektrumanalysator für Frequenzbereichsanalyse
• Maskenlimit-Tests und benutzerdefinierbarer Alarmierungen
• PicoScope 6 Software, PicoLog und PicoSDK enthalten

Anwendungen

• Hochgeschwindkeits-Entwurfserstellung und Fehlersuche eingebetteter Systeme
• Signal-Integritätsanalyse und Stromqualitätstests
• Automobilelektronik-Entwicklung
• Signalverarbeitungsforschung
• Physikexperimente und Speicherring-Überwachung

Mitgelieferte Zubehörteile

• 4 x P2056 500 MHz 10:1 passive Sonden
• 12 V universales Netzteil mit IEC-Kabel
• 1,8 m USB 3.0-Kabel
• Lager-/Transporttasche
• Benutzerhandbuch
