Pico Technology 5443D PC-USB-Oszilloskop

Übersicht

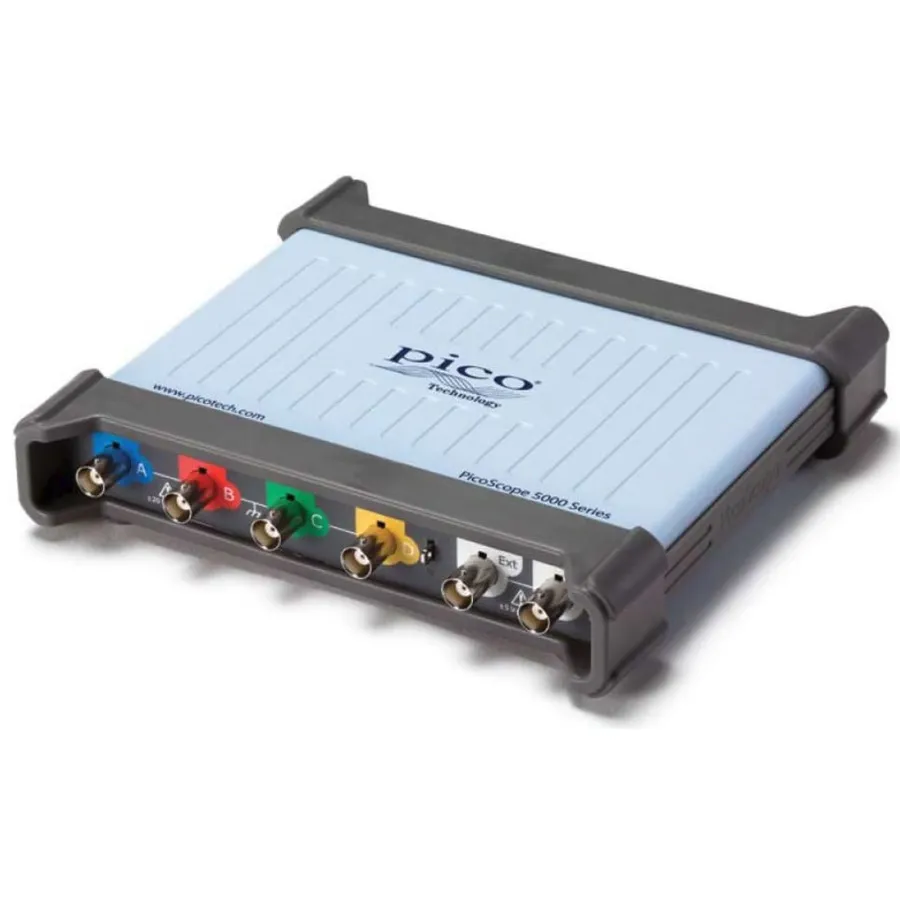

Das Pico Technology 5443D ist ein 4-Kanal-PC-USB-Oszilloskop aus der PicoScope-5000D-Serie. Es bietet 8 bis 16 Bit flexible Hardware-Auflösung mit 100-MHz-Bandbreite und 1-GS/s-Abtastgeschwindigkeit. Das Oszilloskop unterstützt erweiterte Funktionen einschließlich Maskenlimit-Tests, Seriendekodierung von 20 Protokollen, automatische Messungen und einen eingebauten willkürlichen Wellenformgenerator.

Hauptmerkmale

• 4 analoge Kanäle mit BNC-Steckern
• 100-MHz-Bandbreite (–3 dB), 3,5-ns-Anstiegszeit
• FlexRes-flexible 8- bis 16-Bit-Hardware-Auflösung
• 1-GS/s-Abtastung bei 8-Bit, 500-MS/s bei 12-Bit, 62,5-MS/s bei 16-Bit
• Bis zu 512-MS-Erfassungsspeicher
• 130.000 Wellenformen pro Sekunde Erfassungsrate
• Eingebauter willkürlicher Wellenformgenerator
• Seriendekodierung für 20 Protokolle als Standard
• DC bis 100-MHz-Spektrum-Analysator
• PicoScope-, PicoLog- und PicoSDK-Software enthalten
• Stilles, lüfterloses Design mit USB-3.0-Verbindung

Anwendungen

• Elektronisches Design und Prototyping
• Forschung und Entwicklung
• Bildungs- und Trainingsprüfungen
• Geräteservice und Reparatur

Mitgelieferte Zubehörteile

• TA155 Pico-blaues USB-3-Kabel (1,8 m)
• 4 x TA375 100-MHz-Sonden
• PS011 5-V-3,0-A-Netzteil
• Schnellstartanleitung
