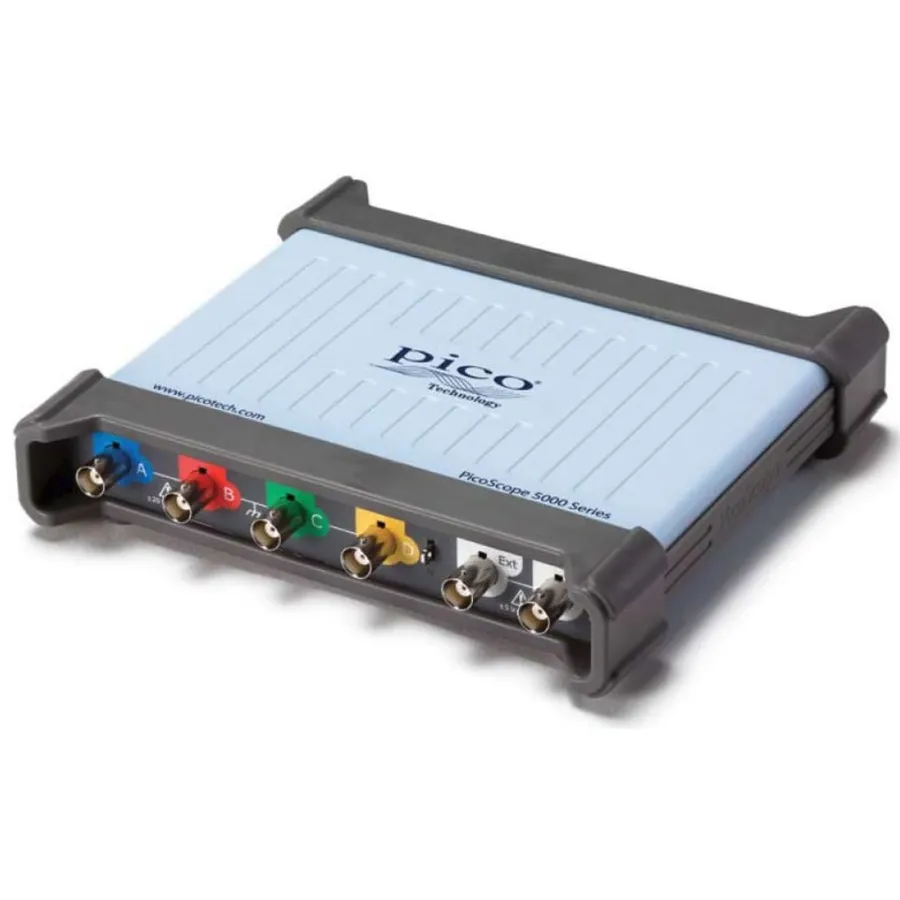

Pico Technology 5442D 4-Kanal-USB-Oszilloskop

Übersicht

Das Pico Technology 5442D ist ein 4-Kanal-PC-USB-Oszilloskop aus der PicoScope-5000D-Serie. Es bietet flexible 8- bis 16-Bit-vertikale Auflösung, bis zu 60-MHz-Bandbreite und 1-GS/s-Abtastgeschwindigkeit mit bis zu 512-MS-Erfassungsspeicher. Das Oszilloskop bietet erweiterte Funktionen wie Maskenlimit-Tests, Seriendekodierung, erweiterte Auslösung und automatische Messungen.

Hauptmerkmale

• 4 analoge Kanäle mit BNC(f)-Steckern
• 60-MHz-Bandbreite (–3 dB) mit 5,8-ns-Anstiegszeit
• FlexRes-flexible 8- bis 16-Bit-Hardware-Auflösung
• Abtastung: 1 GS/s bei 8-Bit, 500 MS/s bei 12-Bit, 62,5 MS/s bei 16-Bit-Auflösung
• Bis zu 512-MS-Erfassungsspeicher (bis zu 128 Millionen Samples)
• 130.000 Wellenformen pro Sekunde Erfassungsrate
• Eingebauter willkürlicher Wellenformgenerator
• Seriendekodierung für 20 Protokolle als Standard
• DC bis 60-MHz-Spektrum-Analysator
• USB-3.0-Verbindung für kontinuierliche Hochgeschwindigkeits-Datenströme
• Stilles, lüfterloses Design
• Kostenlose PicoScope-6-Software mit regelmäßigen Updates

Anwendungen

• Design und Prototyping
• Forschung und Entwicklung
• Tests und Fehlersuche
• Bildung und Training
• Service und Reparatur

Mitgelieferte Zubehörteile

• 1 x TA155 Pico-blaues USB-3-Kabel (1,8 m)
• 4 x TA375-Sonden (für 60-MHz-Modelle)
• 1 x PS011-Netzteil 5 V, 3,0 A
• PicoScope-, PicoLog- und PicoSDK-Software
• Schnellstartanleitung
