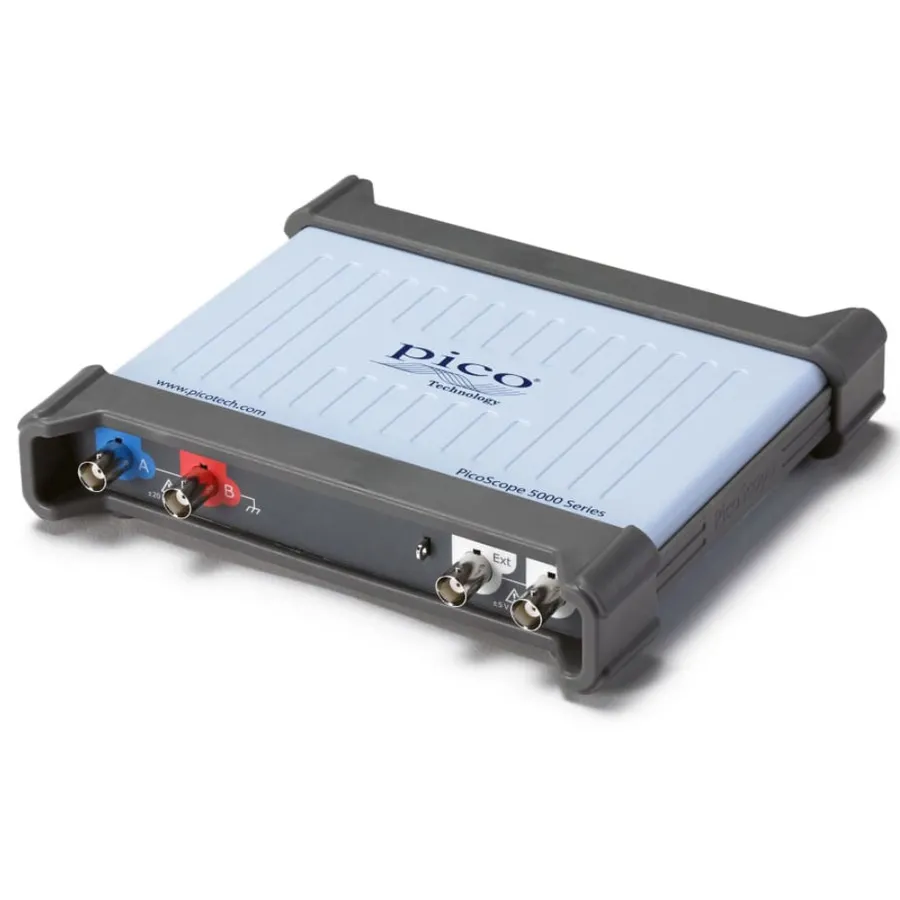

Pico Technology 5244D USB-Oszilloskop

Übersicht

Pico Technology 5244D ist ein 2-Kanal PC USB-Oszilloskop aus der PicoScope 5000D-Serie mit doppelter Bandbreite des Modells 5243D. Es bietet 200 MHz Bandbreite, flexible 8-16 bit Auflösung (FlexRes) und 1 GS/s Abtastgeschwindigkeit. Das Gerät verbindet sich über USB 3.0 und enthält umfassende Software für erweiterte Tests und Analysen.

Hauptmerkmale

• 2 analoge Kanäle mit 200 MHz Bandbreite (–3 dB)
• Anstiegszeit 1.75 ns für genaue schnelle Flankenerfassung
• FlexRes flexible Auflösung: 8-bit bei 1 GS/s, 12-bit bei 500 MS/s, 16-bit bei 62.5 MS/s
• Bis zu 512 MS Erfassungsspeicher mit 130,000 Wellenformen pro Sekunde
• Integrierter Funktionsgenerator
• Seriendecodierung für 20 Protokolle (I2C, SPI, RS-232 und mehr)
• DC–200 MHz Spektrumanalysator
• Erweiterte Auslösung, Maskengrenztestung und automatische Messungen
• PicoScope 6, PicoLog und PicoSDK Software enthalten
• Lautloses, lüfterloses Design mit tragbarer USB 3.0-Anwendung

Anwendung­en

• HF- und Hochfrequenz­signalanalyse
• Hochgeschwindigkeits-Digital­schaltungstests
• Forschung und Entwicklung
• Bildung und Ausbildung
• Wartung und Reparatur komplexer Elektronik

Mitgeliefertes Zubehör

• PicoScope 5000D-Serie USB 3 Oszilloskop
• TA155 Pico blaues USB 3-Kabel (1.8 m)
• 2 x TA386 Sonden (200 MHz)
• Kurzanleitung
