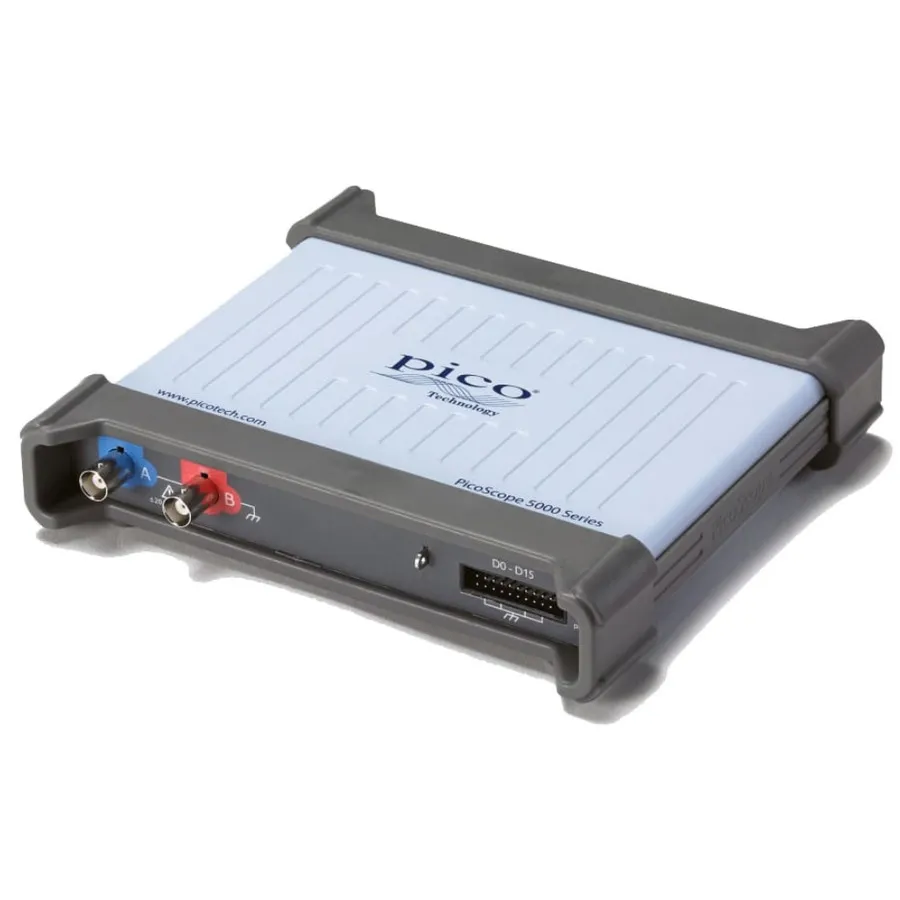

Pico Technology 5243D MSO USB-Oszilloskop

Übersicht

Pico Technology 5243D MSO ist ein Mixed-Signal 2-Kanal analog und 16-Kanal digital PC USB-Oszilloskop aus der PicoScope 5000D-Serie. Es bietet 100 MHz Bandbreite, flexible 8-16 bit Auflösung (FlexRes) und 1 GS/s Abtastgeschwindigkeit. Die duale Analog-/Digital­fähigkeit macht es ideal für eingebettete Systeme und Protokoll-Debugging über USB 3.0.

Hauptmerkmale

• 2 analoge Kanäle + 16 digitale Kanäle (MSO-Konfiguration)
• 100 MHz Bandbreite (–3 dB) auf analogen Kanälen
• FlexRes flexible Auflösung: 8-bit bei 1 GS/s, 12-bit bei 500 MS/s, 16-bit bei 62.5 MS/s
• Bis zu 512 MS Erfassungsspeicher mit 130,000 Wellenformen pro Sekunde
• Integrierter Funktionsgenerator
• Seriendecodierung für 20 Protokolle (I2C, SPI, RS-232 und mehr)
• DC–100 MHz Spektrumanalysator
• Erweiterte Auslösung, Maskengrenztestung und automatische Messungen
• PicoScope 6, PicoLog und PicoSDK Software enthalten
• Lautloses, lüfterloses Design

Anwendung­en

• Entwicklung und Debugging von Eingebetteten Systemen
• Digitale Protokollanalyse und Validierung
• Mixed-Signal-Schaltungstests
• Bildung und Forschung
• Wartung und Reparatur komplexer Elektronik

Mitgeliefertes Zubehör

• PicoScope 5000D MSO USB 3 Oszilloskop
• TA155 Pico blaues USB 3-Kabel (1.8 m)
• 2 x TA375 Sonden (100 MHz)
• 1 x TA136 MSO-Kabel
• 2 x TA139 MSO Clipsätze
• Kurzanleitung
