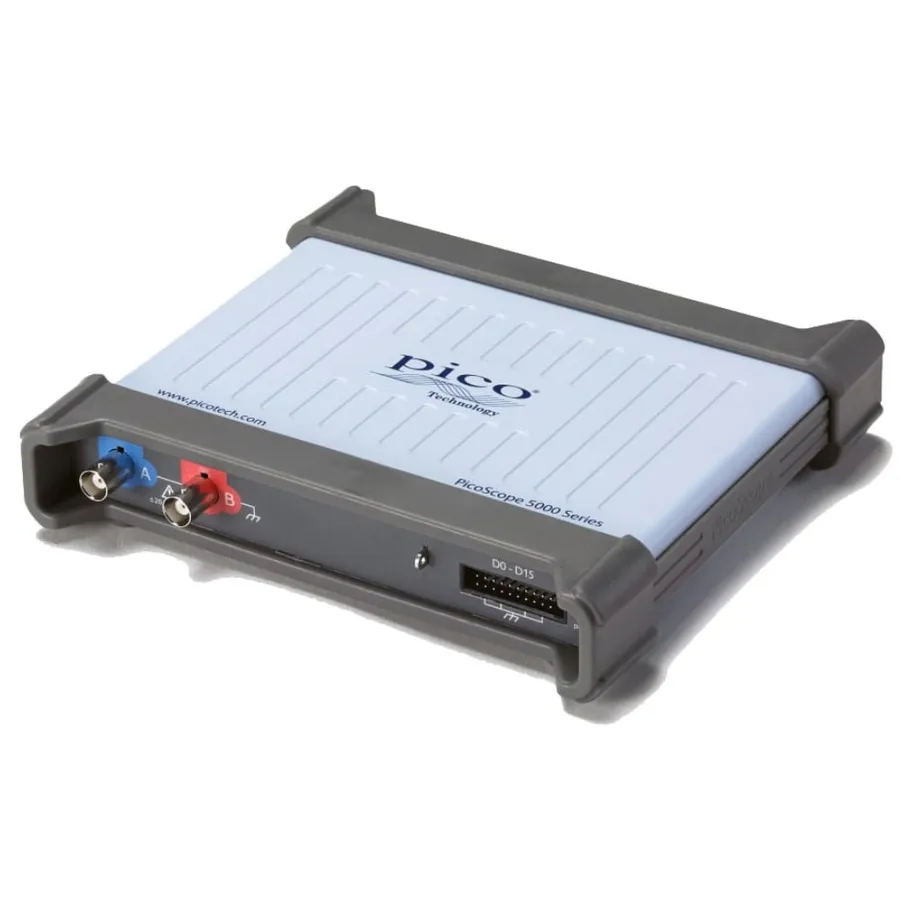

Pico Technology 5242D MSO Digital-Oszilloskop

Übersicht

Pico Technology 5242D MSO ist ein Mixed-Signal-Oszilloskop, das 2 analoge Kanäle mit 16 digitalen Kanälen für umfassende Schaltungstests kombiniert. Mit 60 MHz Bandbreite, FlexRes flexible Auflösung (8 bis 16-bit) und 1 GS/s Abtastung ermöglicht es eine gleichzeitige Erfassung von analogen und digitalen Signalen in einem kompakten, lüfterlosen Design für Design-, Forschungs-, Test-, Bildungs- und Dienstanwendungen.

Hauptmerkmale

• 2 analoge Kanäle und 16 digitale Kanäle für Mixed-Signal-Analyse
• FlexRes flexible 8 bis 16-bit Hardware-Auflösung
• 60 MHz Bandbreite mit 5.8 ns Anstiegszeit
• 1 GS/s Abtastung bei 8-bit Auflösung, 500 MS/s bei 12-bit, 62.5 MS/s bei 16-bit
• Bis zu 512 MS Erfassungsspeicher
• 130,000 Wellenformen pro Sekunde Erfassungsrate
• Serienprotokolldekodierung (20 Protokolle)
• DC bis 60 MHz Spektrumanalysator
• Integrierter Funktionsgenerator
• Erweiterte Auslösung, Maskengrenztestung, XY-Modus und segmentierter Speicher
• DeepMeasure preisgekröntes Messmerkmal
• USB 3.0-Verbindung für hochgeschwindigkeits­Datenübertragung

Anwendung­en

• Mixed-Signal-Schaltungsdesign und Verifizierung
• Eingebettete Systeme Tests und Debugging
• Digital- und Analogsignal­analyse
• Protokoll- und Schnittstellenverifizierung
• Bildungs- und Forschungsanwendungen

Mitgeliefertes Zubehör

• TA155 USB 3.0-Kabel (1.8 m)
• 2x TA375 Messsonden
• TA136 MSO-Kabel
• 2x TA139 Satz MSO-Clips
• Kurzanleitung
