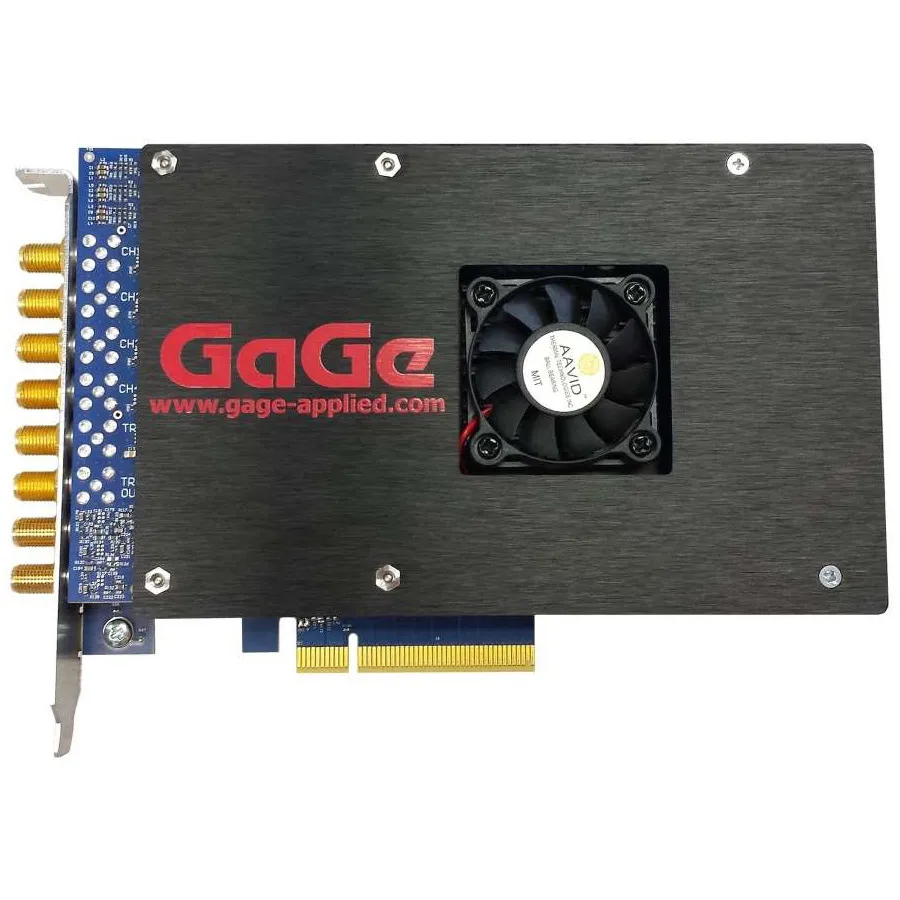

GaGe CSE50216 RazorPlus Express CompuScope

Übersicht

Der GaGe CSE50216 RazorPlus Express ist ein hochleistungs-PCIe-Digitizer für Breitbandsignalanalyse und Echtzeitdatenerfassung. Er verfügt über 2 digitale Eingangskanäle mit 16-Bit-Vertikalauflösung und unterstützt Abtastraten bis zu 500 MS/s mit 300 MHz analoger Eingangsbandbreite. Die Einheit umfasst 4 GS (8 GB) Onboard-Dual-Port-Speicher und unterstützt PCIe-Gen3-x8-Datenströme zum Host mit 2 GB/s oder direkt zur GPU zur Echtzeitverarbeitung von Signalen.

Hauptmerkmale

• 2 digitale Eingangskanäle mit 16-Bit-Vertikal-A/D-Auflösung
• Maximale Abtastrate von 500 MS/s pro Kanal
• Analogeingangsbandbreite von 300 MHz
• 4 GS (8 GB) Onboard-Dual-Port-Speicher Standard
• Übertragungsrate von 6 GB/s für PCIe Gen3 x8 vom Onboard-Speicher
• 2 GB/s beibehaltener Echtzeitdatenstrom zum Host
• GPU-Streaming zur Echtzeitverarbeitung inline
• Dual-Eingangskanalpaare: Ein 50-Ohm-Paar, ein 1-MOhm-Paar
• AC/DC-Kopplung mit software-wählbaren Eingangsspannungsbereichen
• Externe Trigger-Eingänge und -Ausgänge mit erweiterten Triggerfunktionen
• GaGeScope-Software Lite Edition mit programmierungsfreiem Betrieb
• Software-Entwicklungs-Kits für C/C#, LabVIEW und MATLAB
• Unterstützung für Windows 10/8/7 und Linux-Betriebssysteme

Anwendungen

• Breitbandsignalanalyse
• RADAR-Design und -Test
• Signalaufklärung (SIGINT)
• Ultraschall-Zerstörungsfreie Prüfung
• LIDAR-Systeme
• Kommunikation
• Optische Kohärenztomographie
• Spektroskopie
• Hochleistungsbildgebung
• Laufzeitmessung
• Biowissenschaften
• Teilchenphysik
