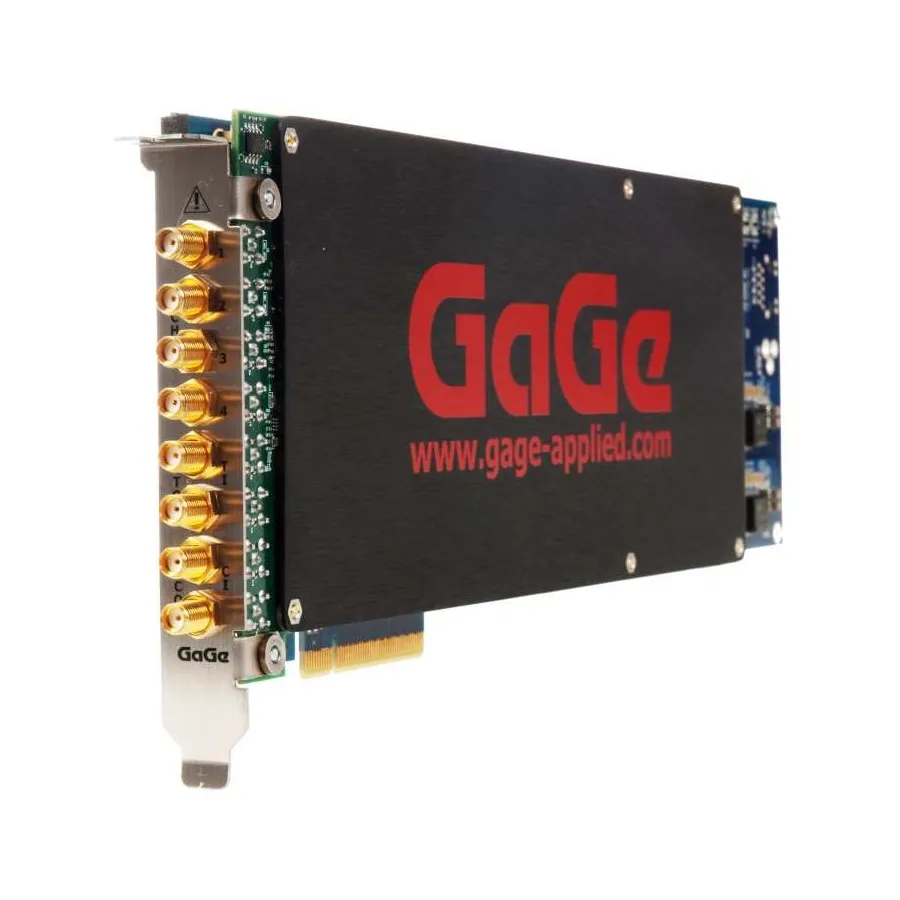

GaGe CSE4447 Oscar Express CompuScope
Angebot anfragen
GaGe CSE4447 Oscar Express PCIe-Digitizer mit 4 Kanälen, 16-Bit-Auflösung, Abtastrate von 100 MS/s, 65 MHz Bandbreite und 2 GB Onboard-Speicher zur Multi-Kanal-Signalerfassung.
Produktdetails
| Modell | CSE4447 |
| Hersteller | GaGe |
| Kategorie | PC-Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der GaGe CSE4447 Oscar Express ist eine hochleistungs-PCIe-Digitalisierungskarte für Multi-Kanal-Signalerfassung und -analyse. Er verfügt über 4 digitale Eingangskanäle mit 16-Bit-Vertikalauflösung und unterstützt Abtastraten bis zu 100 MS/s mit 65 MHz analoger Eingangsbandbreite. Die Einheit umfasst 2 GS (4 GB) Onboard-Speicher, erweiterbar auf 8 GS (16 GB), und unterstützt PCIe-Datenströme von 800 MB/s. Die echte effektive Anzahl der Bits (ENOB) beträgt 12,2 Bits bei 10 MHz Eingang.
Hauptmerkmale
- 4 digitale Eingangskanäle mit 16-Bit-Vertikal-A/D-Auflösung
- Maximale Abtastrate von 100 MS/s pro Kanal
- Analogeingangsbandbreite von 65 MHz
- 2 GS (4 GB) Onboard-Speicher, erweiterbar auf 8 GS (16 GB)
- Dual-Port-Speicher mit aufrechterhaltenem PCIe-Datenstrom von 800 MB/s
- Vollständig ausgestattetes Front-End mit AC/DC-Kopplung und 50-Ohm/1-MOhm-Eingängen
- Software-wählbare Eingangsspannungsbereiche, Kopplung und Impedanzen
- Externe Trigger-Eingänge und -Ausgänge mit erweiterten Triggerfunktionen
- Synchronisierte Multi-Karten-Konfiguration für bis zu 8 Karten mit 32 Kanälen
- Vollformat-PCIe-Generation 2.0 x8 Kartenschnittstelle
- GaGeScope-Software Lite Edition mit C/C#-, LabVIEW- und MATLAB-SDKs
- Unterstützung für Windows 10/8/7 und Linux-Betriebssysteme
Anwendungen
- RADAR-Design und -Test
- Signalaufklärung (SIGINT)
- Ultraschall-Zerstörungsfreie Prüfung
- LIDAR-Systeme
- Kommunikation
- Spektroskopie
- Hochleistungsbildgebung
- Laufzeitmessung
- Biowissenschaften
- Teilchenphysik
Technische Daten
| Bandwidth | 65 MHz |
| Analog Channels | 4 |
| Sampling Rate | 100 MS/s |
| Digital Channels | None |
| Memory | 2 Gpts |
| Type | PCO |
| Vertical Resolution | 16 bit |
| Series | Oscar Express |
