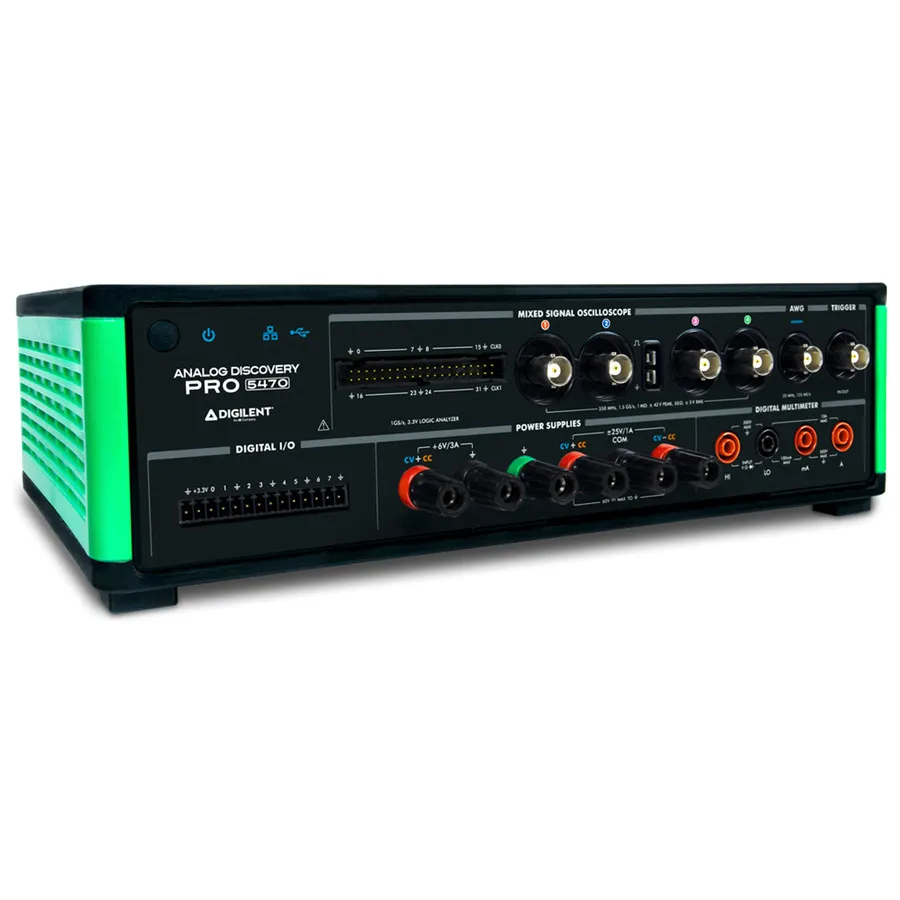

Digilent ADP5470 Analog Discovery Pro

Übersicht

Das Digilent ADP5470 ist ein fortschrittliches Mixed-Signal-Oszilloskop, das umfassende Testinstrumente in einer einzigen Plattform integriert. Mit vier analogen Kanälen bei 350 MHz Bandbreite und 1,5 GS/s Abtastrate, 34 digitalen Logikkanälen, einem CAT II DMM, programmierbaren Stromversorgungen bis ±25V und einem arbiträren Wellenformgenerator bietet es professionelle Analyse für komplexe Signaltests und Entwicklung eingebetteter Systeme.

Wichtigste Funktionen

• Vier analoge Eingänge: 350 MHz Bandbreite, 1,5 GS/s Abtastrate, 8-Bit-Auflösung, 40V Spitzen-Spitzen-Bereich
• 34 digitale Logikanalysator-Kanäle bei 1 GS/s mit 1 MS Datensatzlänge und konfigurierbaren Schwellenwertschaltern
• CAT II Digitalmultimeter: 5,5-stellige Auflösung, Gleich-/Wechselspannung und Strom bis 300V/10A
• Drei programmierbare Stromversorgungen mit integrierter Rückmeldung: 6V (3A), ±25V (je 1A isoliert)
• Arbiträrer Wellenformgenerator: 14-Bit-Auflösung, 125 MS/s, 20 MHz Bandbreite, ±12V Amplitude
• Erweiterte Kreuztriggerung zwischen Oszilloskop, Logikanalysator und Wellenformgenerator
• USB 2.0 Hi-Speed und Ethernet-Konnektivität; Windows mit WaveForms-Software
• Enthält vier T2500 500 MHz Oszilloskopsonden und vollständiges Adapter-Kit

Anwendungen

• Komplexes Debuggen und Validierung eingebetteter Systeme
• Hochgeschwindigkeits-Digitalsignal- und Protokollanalyse
• Multi-Rail-Stromversorgungscharakterisierung und -überwachung
• Mixed-Signal-Integrationsprüfung
• Professionelle Elektroniklabor- und Forschungs- und Entwicklungsarbeit

Enthaltenes Zubehör

• ADP5470 Oszilloskop-Einheit
• Vier T2500 500 MHz Oszilloskopsonden (×1/×10)
• Digital-I/O-Schraubklemmenadapter
• Logikanalysator-MTE-Kabel (2×20)
• DMM-Sondensatz (rot und schwarz)
• USB und internationale Stromadapter
