Digilent ADP5250 Analog Discovery Pro Paket

Übersicht

Das Digilent ADP5250 Analog Discovery Pro ist ein Mixed-Signal-Oszilloskop und eine Multi-Instrument-Plattform in einem USB-verbundenen Gerät. Mit zwei analogen Kanälen bei 100 MHz Bandbreite und 1 GS/s Abtastrate sowie 32 digitalen Logikkanälen, einem integrierten CAT-Level-DMM, programmierbaren Stromversorgungen und Wellenformgenerator bietet es umfassende Test- und Messfunktionen für eingebettete Systeme, Elektronikdesign und Prototyping.

Wichtigste Funktionen

• Zwei analoge Eingänge: 100 MHz Bandbreite, 1 GS/s Abtastrate, 8-Bit-Auflösung, 40V Spitzen-Spitzen-Eingangsbereich
• 32 digitale Logikanalysator-Kanäle mit 1 GS/s Abtastung und 1 MS Datensatzlänge
• Integriertes CAT-Level-Digitalmultimeter mit 5,5-stelliger Auflösung für Spannungs-, Strom- und Widerstandsmessungen
• Drei programmierbare Stromversorgungen: 0–6V (1A), +25V (500mA isoliert), −25V (500mA isoliert)
• Arbiträrer Wellenformgenerator: 14-Bit-Auflösung, 125 MS/s Ausgabe, ±12V Amplitude, 5 MHz Bandbreite
• Erweiterte Auslösung mit analoger Flankenerfassung, digitalem Musterabgleich und instrumentenübergreifender Synchronisierung
• USB 2.0 Hi-Speed-Konnektivität; Windows-kompatibel über kostenlose WaveForms-Software
• Enthält P2150-Oszilloskopsonden und vollständiges Adapter-Kit für sofortige Verwendung

Anwendungen

• Debuggen eingebetteter Systeme und Signalvalidierung
• Stromversorgungsanalyse und Spannungsregelungsprüfung
• Digitale Protokoll- und Kommunikationsschnittstellenüberprüfung
• Lehreinrichtung für Elektroniklabore

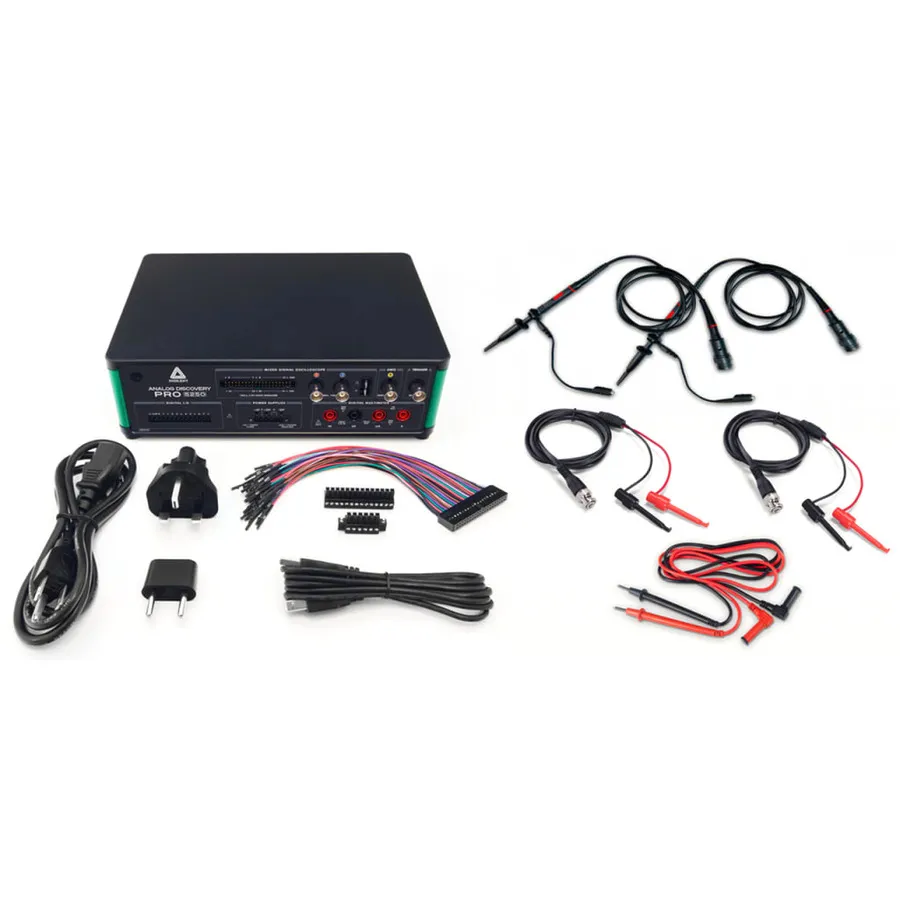

Enthaltenes Zubehör

• ADP5250 Analog Discovery Pro-Gerät
• Zwei P2150 150 MHz Oszilloskopsonden
• Digital-I/O- und Stromversorgungsadapter mit Schraubklemmen
• Logikanalysator-Kabel (2×18 MTE)
• DMM-Sondensatz (rot und schwarz)
• USB-A-zu-B-Kabel und internationale Stromadapter
