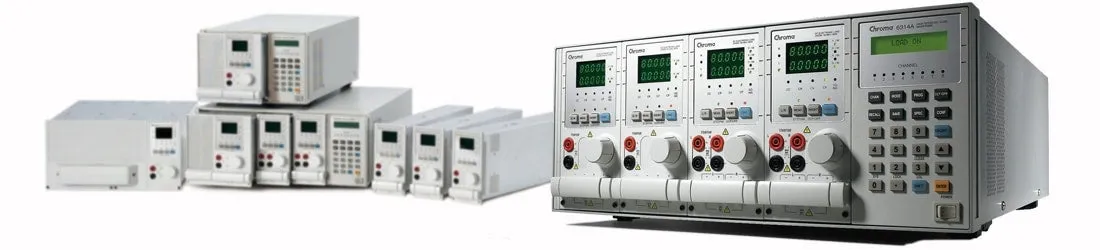

Chroma 6314A Elektronenlast-Mainframe

Übersicht

Das Chroma 6314A ist ein Mainframe für die 6310A-Serie modulare elektronische Lastmodule. Es kann bis zu vier Lastmodule in einer 19-Zoll-Rack-Konfiguration aufnehmen und liefert flexible Testlösungen für Multi-Output-Schaltnetzteile und DC-DC-Wandler. Das Mainframe ermöglicht synchronisierte Parallel-Operation aller installierten Module, sodass Benutzer mehrere Lasten gleichzeitig steuern oder sie unabhängig für Multi-Output-Test-Anwendungen konfigurieren können.

Hauptmerkmale

• Unterstützt bis zu vier 6310A-Serie-Lastmodule
• Gesamtleistungskapazität: 1.200W parallele Belastung mit 240A Gesamtstrom
• Betriebsmodi: Konstantstrom (CC), Konstantwiderstand (CR), Konstantspannung (CV) und Konstantleistung (CP)
• Dynamische Lade-Fähigkeit bis zu 20 kHz mit internem Pulsgenerator
• Programmierbare Anstiegsrate von 0,32 mA/μS bis 10 A/μS für Transienten-Reaktionssimulation
• Integrierte Spannungs-, Strom- und Leistungsmessung mit Remote-Sensing
• Minimaler Eingangswiderstand ermöglicht hochstromige Operation bei niedrigen Spannungen
• Benutzer-programmierbare 100 Sequenzen mit Front-Panel-Eingabestatus-Anzeige
• GO/NG-Test-Ausgänge für automatisierte Bestanden/Fehler-Tests
• RS-232-Schnittstelle Standard; optionale GPIB- und USB-Schnittstellen
• 19-Zoll-Rack-Mount-Design für Systemintegration

Anwendungen

• Tests von Multi-Output-Schaltnetzteilen
• DC-DC-Wandler-Leistungsverifizierung
• Batterielader-Simulation im Konstantspannungsmodus
• Automatisierte Produktionslinienbetriebe mit GO/NG-Ausgang
• Echtzeit-Stromversorgung Lade-Transienten-Reaktionsanalyse
• Über-Stromschutz (OCP) Schaltungs-Tests
