Elektronische Lasten
Elektronische Lasten
Elektronische Lasten sind aktive Instrumente, die elektrische Leistung von einem Testgerät (DUT) aufnehmen und ableiten und reale Lastbedingungen auf präzise gesteuerte und wiederholbare Weise simulieren. Im Gegensatz zu passiven Widerstandslasten ermöglichen sie sofortige softwaregesteuerte Rekonfiguration über vier fundamentale Betriebsarten: konstanter Strom (CC), konstante Spannung (CV), konstanter Widerstand (CR) und konstante Leistung (CP). Diese Flexibilität macht sie unverzichtbar für die Charakterisierung von DC-Stromversorgungen, Batterie-Packs, DC-DC-Wandlern, Brennstoffzellen und Photovoltaik-Paneln, ohne physische Feldlasten oder dedizierte Widerstandsbänke zu benötigen, die manuell umgestellt werden müssen.

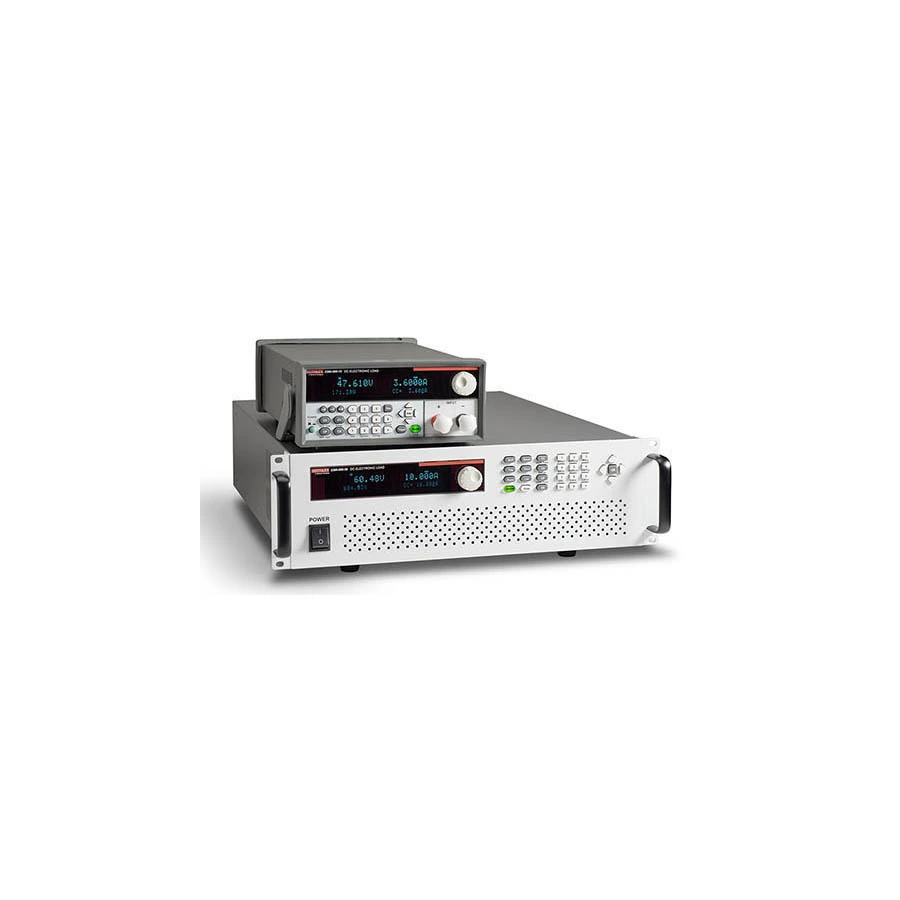

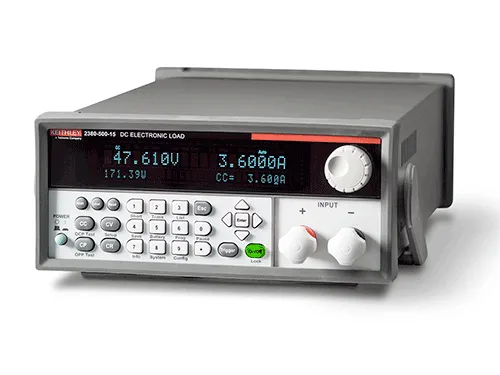

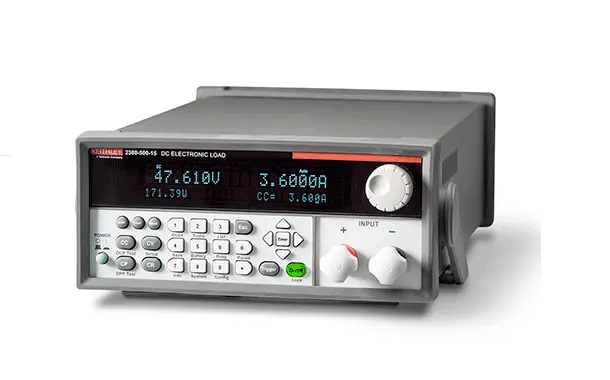

Moderne programmierbare elektronische Lasten unterstützen dynamische Last-Impulse bei Frequenzen bis zu mehreren kHz zum Testen der Stromversorgung-Transienten-Reaktion und Ausgangskondensator-Auslegung. Automatisierte Sweep-Funktionen erzeugen in einer einzigen Testsequenz vollständige V-I- und Leistungskurven. Die Keithley 2380-Serie und AMETEK-programmierbare Lasten decken DC-Anforderungen von Watt bis Kilowatt ab, während die AMETEK California Instruments 3091LD die Fähigkeit auf AC-Elektronische-Last-Tests erweitert. Integrierte Spannungs-, Strom- und Leistungsmessfunktionen vereinfachen die Integration in automatisierte Testsysteme über GPIB, USB und LAN und eliminieren in vielen Workflows die Notwendigkeit separater DMMs.
Typische Anwendungen
- DC-Stromversorgungscharakterisierung: Lastreglung, Leitungsreglung, Rausch- und Spannungswelligkeit-Messung
- Batterie-Pack-Entladungstests, Kapazitätsüberprüfung und Innenwiderstand-Messung
- DC-DC-Wandler- und Spannungsregler-Effizienz-Mapping über Last- und Eingangsspannungs-Sweep
- Sonnenenergie-Panel- und Brennstoffzellen-I-V-Kurven-Charakterisierung für Punkt-mit-maximaler-Leistung-Bestimmung
- Transiente-Last-Tests für Stromversorgungsstabilitäts-Analyse und Holdup-Zeit-Validierung
- Burn-in- und Produktions-Funktionstests von Leistungselektronik-Baugruppen auf der Fertigungslinie
Beliebte Hersteller
Keithley (Tektronix) bietet die weit verbreitete 2380-Serie programmierbare DC-Elektronische Lasten für F&E und automatisierte Tests. AMETEK Programmable Power liefert Hochleistungs-AC- und DC-Lasten über seine California Instruments und Sorensen Divisionen. Chroma ATE bietet modulare und eigenständige elektronische Lasten für Produktions-ATE-Umgebungen. Kikusui, ITECH und BK Precision bieten kostengünstige Optionen für allgemeine Bench- und Bildungsanwendungen.
