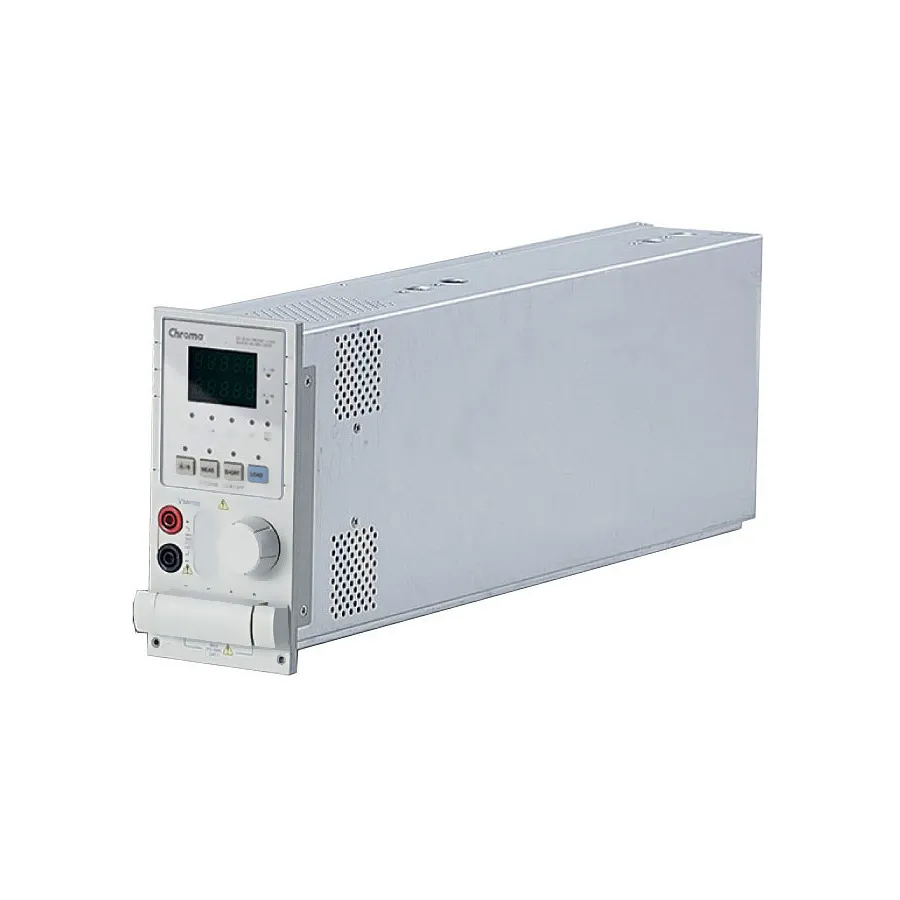

Chroma 63115A Elektronenlast-Modul

Übersicht

Das Chroma 63115A ist ein programmierbares DC-Elektronenlast-Modul, das für Hochspannungs-Testanwendungen mit Spezifikationen von 10A, 600V und 300W entwickelt wurde. Als Teil der 6310A-Serie bietet das 63115A eine flexible Lösung zur Bewertung von Stromversorgungen, DC/DC-Wandlern und Leistungselektronik-Komponenten in Forschungs-, Entwicklungs-, Produktions- und Eingangsprüfungsszenarien. Mehrere Module können zusammen parallel geschaltet werden, um erhöhte Strom- und Leistungsfähigkeiten zu erreichen.

Hauptmerkmale

• Mittlere bis hochspannungs-Spezifikationen: 10A, 600V, 300W
• Vier Betriebsmodi: Konstantstrom (CC), Konstantwiderstand (CR), Konstantleistung (CP) und Konstantspannung (CV)
• Dynamische Belastung mit Geschwindigkeiten bis zu 20 kHz für Stromversorgung-Transienten-Reaktionssimulation
• Schnelle Ansprechrate von 0,32 mA/Mikrosekunden bis 10 A/Mikrosekunden
• 16-Bit-Präzision für Spannungs- und Strommessung mit dualer Bereichsfähigkeit
• Benutzer-programmierbare Sequenzen: bis zu 100 im EEPROM gespeicherte Betriebsmuster
• OCP (Überstromschutz) Tests mit automatischer Erkennungsfähigkeit
• Remote-Sensing für genaue Spannungs- und Strommessungen
• Kurzschluss-Simulationsfähigkeit
• Vollständiger Schutz: OV-, OC-, OP-, OT- und Reverse-Polaritätsschutz
• Parallel-Verbindungsfähigkeit mit anderen Lastmodulen
• Digital-I/O-Schnittstelle für automatisierte Testsysteme
• Selbsttest-Funktion beim Einschalten
• Remote-Steuerung über USB, GPIB oder RS-232 (abhängig vom Mainframe)

Anwendungen

• Hochspannungs-Stromversorgungstests und -validierung
• DC/DC-Wandler-Designverifizierung und Produktionsprüfung
• Bewertung von Leistungselektronik-Komponenten
• Batterielader- und Stromwandler-Charakterisierung
• OCP-Schaltungs-Tests für Schaltnetzteile
• Multi-Output-Stromsystem-Validierung
• Designverifizierung und Eingangsprüfung
