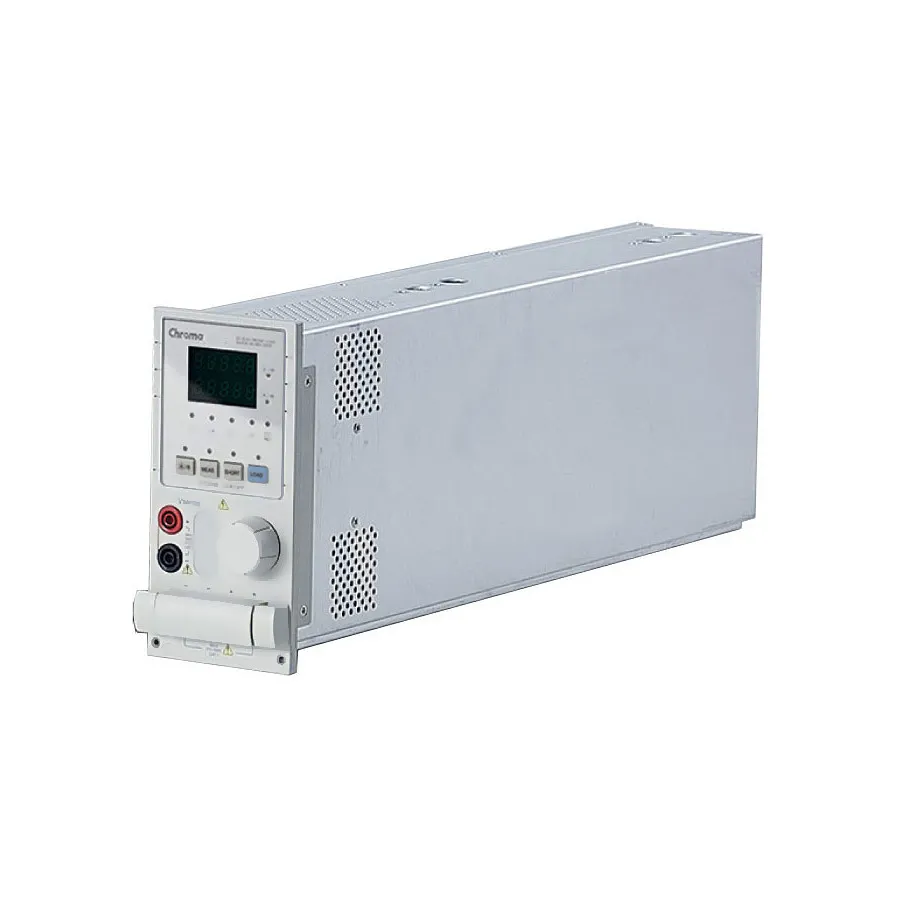

Chroma 63113A Elektronenlast-Modul

Übersicht

Das Chroma 63113A ist ein Einkanaliges programmierbares DC-Elektronenlast-Modul mit einer Nennleistung von 20A, 300V und 300W, wodurch es Teil der vielseitigen 6310A-Serie von modularen Lastlösungen ist. Dieses Modul bietet flexible Betriebsmodi, die für eine breite Palette von Stromversorgungstestanwendungen geeignet sind, einschließlich Designverifizierung, Produktionstests und Eingangsprüfungen. Die 6310A-Serie ermöglicht das Stapeln von bis zu acht Lastmodulen in einem Mainframe für gleichzeitige Mehrkanal-Tests.

Hauptmerkmale

• Einkanaliges Betriebsmodell mit Spezifikationen: 20A, 300V, 300W
• Vier Betriebsmodi: Konstantstrom (CC), Konstantwiderstand (CR), Konstantleistung (CP) und Konstantspannung (CV)
• Dynamik-Lade-Fähigkeit mit Geschwindigkeiten bis zu 20 kHz für Transienten-Reaktionssimulation
• 16-Bit-Präzision für Spannungs- und Strommessung mit dualer Bereichsfähigkeit
• Benutzer-programmierbare Sequenzen: bis zu 100 Betriebssequenzen
• OCP (Überstromschutz) Tests mit automatischer Erkennung
• Remote-Sensing-Fähigkeit für genaue Messungen
• Vollständiger Schutz: OV-, OC-, OP-, OT- und Reverse-Schutz
• Parallel-Verbindungsfähigkeit mit anderen Lastmodulen
• Digital-I/O-Schnittstelle für automatisierte Tests
• Selbsttest-Funktion beim Einschalten
• Remote-Steuerung über USB, GPIB oder RS-232 (abhängig vom Mainframe)

Anwendungen

• Multi-Output-Stromversorgungstests und -Charakterisierung
• DC/DC-Wandler-Validierung und -Verifizierung
• Stromversorgungsdesign und -entwicklung
• Produktionslinienbetrieb
• Eingangskomponenten-Inspektion
• Batterielader-Tests
• Bewertung elektronischer Komponenten und Stromsysteme
