LCR-Messgeräte

LCR-Messgeräte sind Präzisions-Testinstrumente zur Messung der drei grundlegenden passiven elektrischen Eigenschaften: Induktivität (L), Kapazität (C) und Widerstand (R). Durch Anwendung eines AC-Testsignals bei einer definierten Frequenz und Analyse der Gerätereaktion bestimmen diese Instrumente die Impedanz und abgeleitete Parameter einschließlich ESR (Equivalent Series Resistance), Q-Faktor, D (Dissipationsfaktor) und Phasenwinkel. LCR-Messgeräte sind unverzichtbar für die Charakterisierung von passiven Komponenten — Widerständen, Kondensatoren, Spulen, Transformatoren und Ferritmaterialien — unter realistischen Betriebsbedingungen.

Die Instrumente reichen von tragbaren Handgeräten für den Werkstattgebrauch bis zu hochpräzisen Benchtop-Modellen, die Frequenzbereiche vom Sub-Hertz bis zu mehreren Megahertz abdecken. Erweiterte Modelle verfügen über integrierte DC-Vorspannungsquellen für Tests unter Nennbedingungen, Vorrichtungskompensation zur Beseitigung von Leitungsimpedanzfehlern und Sortierausgänge für automatisierte Klassifizierung. Komponententest-Vorrichtungen und SMD-Prüfzubehör erweitern ihren Einsatz auf die automatisierte Produktionslinienpürfung.

Typische Anwendungen

Eingangskontrolle von Komponenten und Wareneingangsüberprüfung in der Elektronikfertigung
Charakterisierung und Klassifizierung von passiven SMD-Komponenten auf automatisierten Produktionslinien
Charakterisierung von Transformatoren und Spulen in der Leistungselektronik-F&E
Filterauslegung und Überprüfung von Resonanzschaltungen in der Telekommunikationstechnik
Fehleranalyse und Qualitätskontrolle von Kondensatoren, Ferritmaterialien und Magnetkernen
Bewertung von piezoelektrischen Elementen und MEMS-Geräten für Medizin- und Automobil-Sektoren

Beliebte Marken

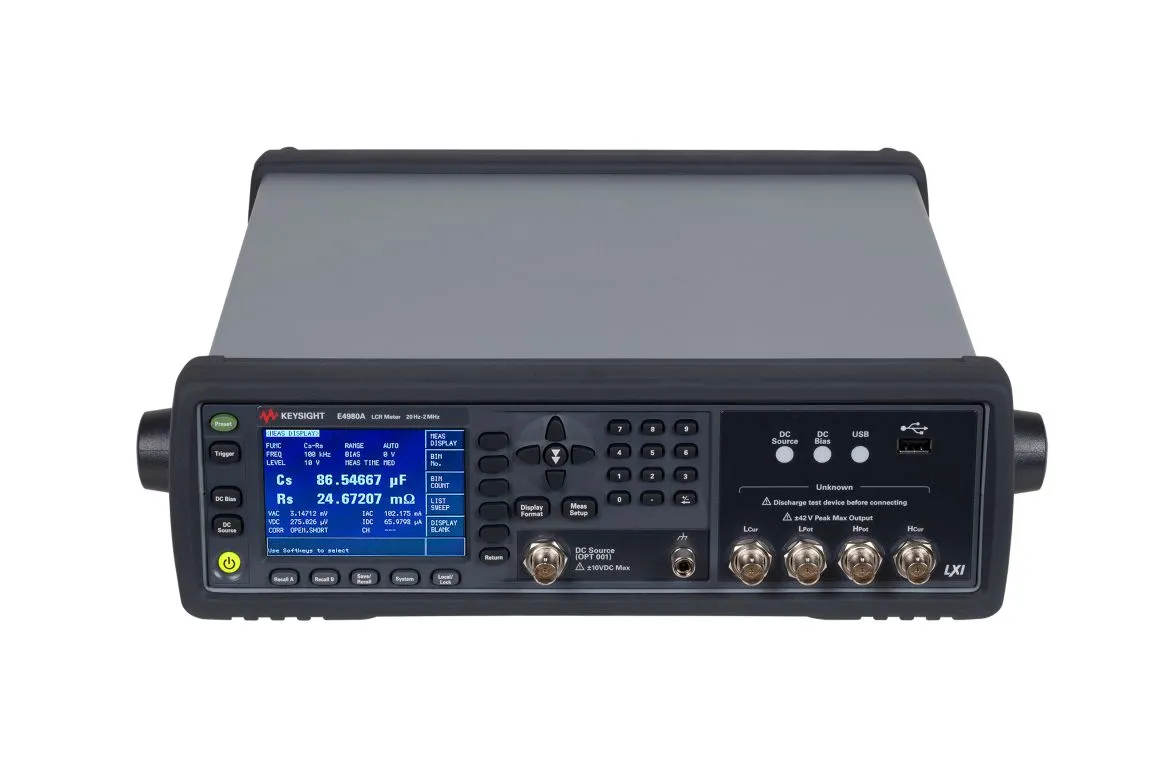

Keysight Technologies bietet ein umfassendes Portfolio von Benchtop-LCR-Messgeräten bis zu hochpräzisen Impedanzanalysatoren mit einem breiten Spektrum spezialisierter Test-Vorrichtungen für SMD- und bedrahtete Komponenten. Hioki stellt schnelle und präzise Instrumente her, die in der asiatischen Elektronikfertigung weit verbreitet sind. Wayne Kerr spezialisiert sich auf Lösungen zur Charakterisierung von Hochfrequenz- und Hochspannungskomponenten.
