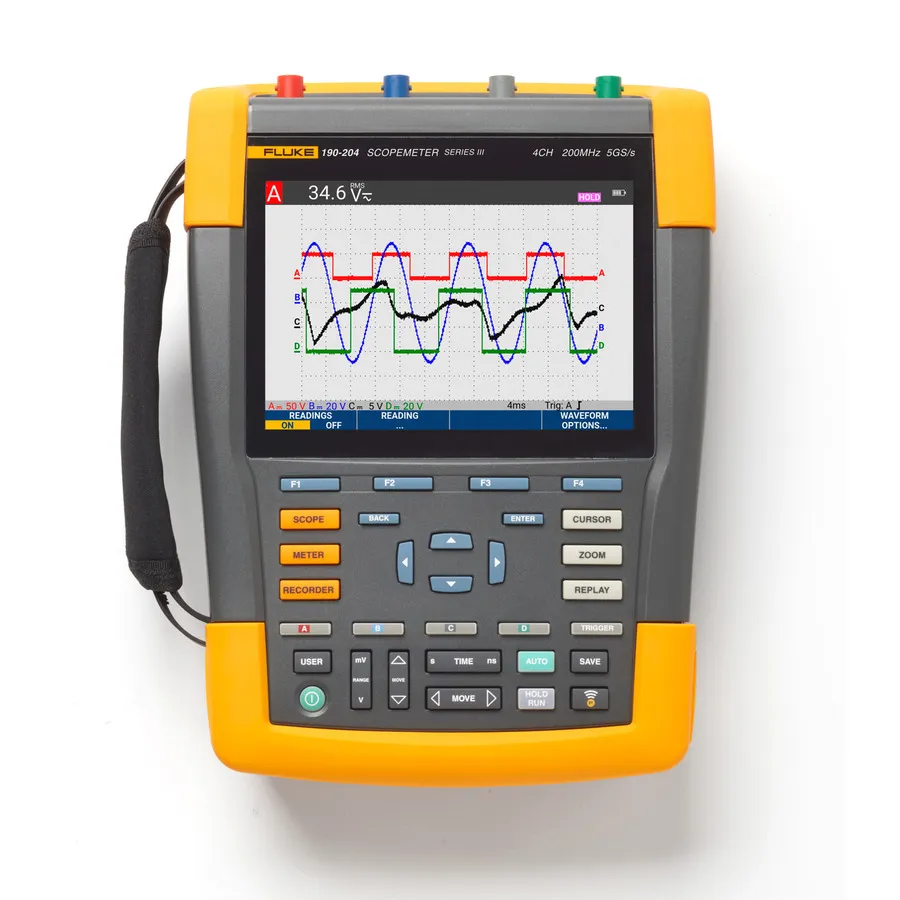

Fluke 190-204-III CAL Digitales Messinstrument

Übersicht

Das Fluke 190-204-III CAL Digitales Messinstrument ist ein werkskalibriertes, professionelles tragbares Oszilloskop für anspruchsvolle industrielle Feldwartung, Instandhaltung und geregelte Umgebungen, die nachverfolgbare Messdokumentation erfordern. Dieses Vier-Kanal-Modell bietet die Messfähigkeit eines Labormessgeräts in einer robusten, batteriebetriebenen Form, mit vollständigem Kalibrierzertifikat als Gewährleistung der Messgenaigkeit. Entwickelt für Anlagenwartungsingenieure und Techniker, ist es ideal in rauen, schmutzigen und gefährlichen Industrieumgebungen und ermöglicht präzise Fehlersuche in komplexen Industriesystemen, Drehstrom-Leistungselektronik und Multi-Kanal-Steuerungsschaltungen.

Das 190-204-III CAL verfügt über vier vollständig isolierte Eingangskanäle, die jeweils unabhängig für maximale Messfähigkeit in gemischten Spannungsumgebungen wählbar sind. Die 200 MHz Bandbreite, 1,7 ns Anstiegszeit und 1,25 GS/s Gleichzeitabtastung über alle vier Kanäle bietet die detaillierte Wellenformal-Erfassungs- und Analysefähigkeit, die für komplexe Diagnosen erforderlich ist. Erweiterte Aufzeichnungsmodi (TrendPlot, ScopeRecord) ermöglichen kontinuierliche Überwachung und Erkennung intermittierender Ausfälle. Die CAT IV 600V/CAT III 1000V Sicherheitseinstufung gewährleistet sicheren Betrieb in Hochspannungssystemen.

Wichtigste Merkmale

• Vier vollständig isolierte Eingangskanäle mit unabhängigen Masseverweisen
• 200 MHz Bandbreite mit 1,7 ns Anstiegszeit; 1,25 GS/s Gleichzeitabtastung über 4 Kanäle
• 8-Bit-Vertikalauflösung mit 10.000 Abtastwerten pro Kanal tiefem Speicher
• Oszilloskop mit integriertem digitalem Multimeter
• FFT-Frequenzspektrumanalyse und Wellenformal-Vergleich mit Bestanden/Nicht-Bestanden-Tests
• Automatische Oszilloskop-Messungen und Cursor-Messwerkzeuge
• Automatische Erfassung von 100 Wellenformal-Bildschirmen mit Auslöse- und Verzögerungssteuerung
• Farbdisplay für klare Feldansicht und Analyse
• TrendPlot papierloses Aufzeichnungsgerät und ScopeRecord-Modi für kontinuierliche Datenerfassung
• USB-Konnektivität (USB-A für Wi-Fi-Adapter, Mini-USB-B für PC-Steuerung und Datenübertragung)
• FlukeView-2-Software für detaillierte Wellenformal-Analyse und Datenarchivierung
• Speicher speichern und abrufen Funktionalität für Instrumenteneinstellungen und Testkonfigurationen
• Werkskalibriert mit nachverfolgbarem Kalibrierzertifikat
• IP51-Schutzart bietet Staub- und Tropfwasserschutz

Anwendungen

• Analyse, Inbetriebnahme und Fehlersuche von Drehstromsystemen
• Installation, Inbetriebnahme und Instandhaltung von Industriemaschinen
• Diagnose von Leistungsumwandlungs- und Motorantriebssystemen
• Inbetriebnahme von Automatisierungs- und Prozesssteuerungssystemen
• Komplexe Wellenformal- und Multi-Punkt-Signalanalyse
• Feldservice und Notfallreparaturen in rauen Umgebungen
• Geregelte Branchen, die kalibrierte Messwerkzeuge erfordern

Enthaltenes Zubehör

• Kalibrierzertifikat mit nachverfolgbarer Messsicherheit
• BC190/830 Stromadapter und Stromkabelsatz
• BP291 10,8V 5000 mAh Li-Ion-Akkupack
• Vier VPS421 robuste Sonden (100:1 Ratio, 150 MHz Bandbreite) – Farbcodiert (rot, blau, grau, grün)
• Handriemen und Aufhängeband für Tragbarkeit
• USB-Schnittstellenkabel für PC-Verbindung und Datenübertragung
• Gedruckte Anleitung
