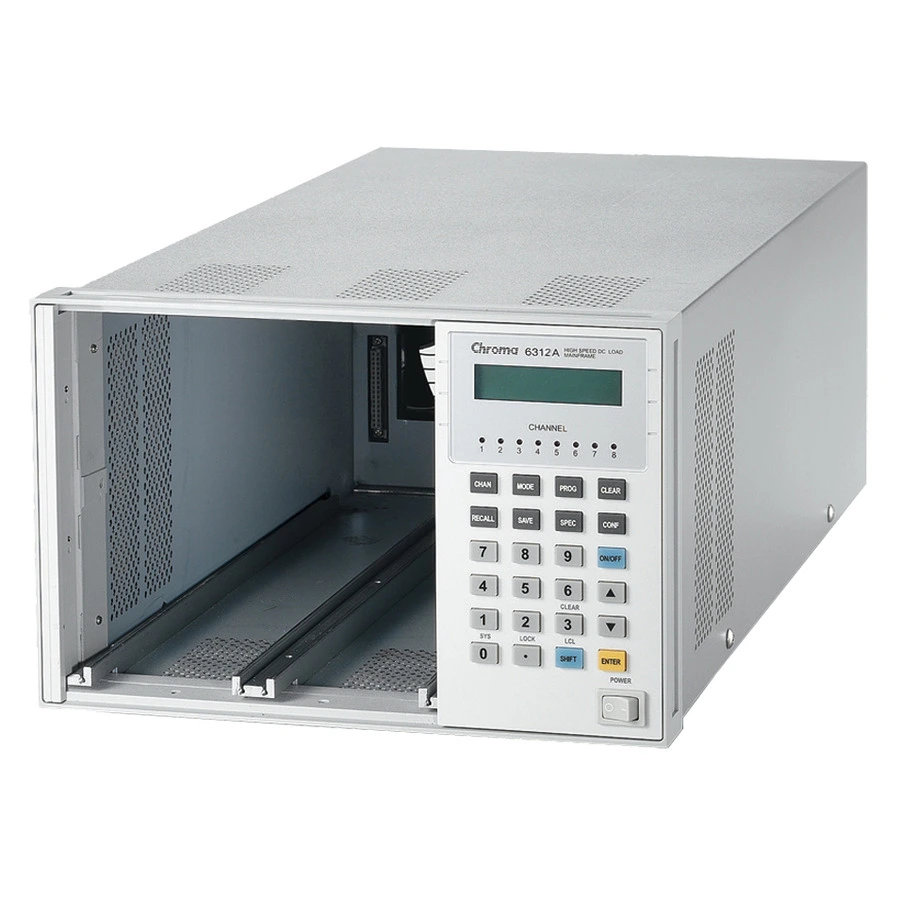

Chroma 6312A DC-Elektronenlast-Mainframe

Übersicht

Das Chroma 6312A ist ein Mainframe für die 6310A-Serie programmierbare DC-Elektronenlast-Module und fasst zwei Lastmodule für flexible Konfiguration. Entworfen für umfassende Tests von Multi-Output-Stromversorgungen, DC/DC-Wandlern, Ladern und Leistungselektronik-Komponenten, bietet es eine modulare Plattform, die bis zu 1.400W Gesamtleistung mit einem breiten Spannungsbereich von 0-600V unterstützt. Vollständige Kompatibilität mit der 6310A-Serie gewährleistet nahtlose Integration in vorhandene Testsysteme.

Hauptmerkmale

• Mainframe-Kapazität: Fasst zwei Lastmodule
• Kompatibel mit acht Arten von 6310A-Serie-Modulen mit Leistungswerten von 200W bis 1.200W
• Unterstützung paralleler Gesamtleistung bis zu 1.400W mit breitem Spannungsbereich 0-600V
• Flexible Betriebsmodi: Konstantstrom (CC), Konstantwiderstand (CR), Konstantleistung (CP), Konstantspannung (CV)
• Dynamische Belastung bis zu 20 kHz mit Anstiegsraten von 0,32 mA/μs bis 10 A/μs
• 16-Bit-Präzision für Spannungs- und Strommessung mit dualer Bereichsfähigkeit
• Bis zu 100 programmierbare Sequenzen mit Front-Panel-Bedienung
• Überstromschutz (OCP) Testfunktion
• Kurzschluss-Simulation und Remote-Sensing-Fähigkeit
• Mehrere Schnittstellen: USB, GPIB und RS-232C

Verfügbare Module

• 63101A: 200W, 80V, 40A
• 63102A: 100W × 2, 80V, 20A
• 63103A: 300W, 80V, 60A
• 63105A: 300W, 500V, 10A
• 63106A: 600W, 80V, 120A
• 63107A: 30W & 250W, 80V, 5A & 40A
• 63108A: 600W, 500V, 20A
• 63112A: 1200W, 80V, 240A
• 63123A: 350W, 120V, 70A

Anwendungen

• Multi-Output-Stromversorgungstests und -validierung
• DC/DC-Wandler-Charakterisierung und Designverifizierung
• Batterielader-Tests und -Bewertung
• Bewertung von Leistungselektronik-Komponenten
• Produktionslinienbetrieb und Eingangsprüfung
