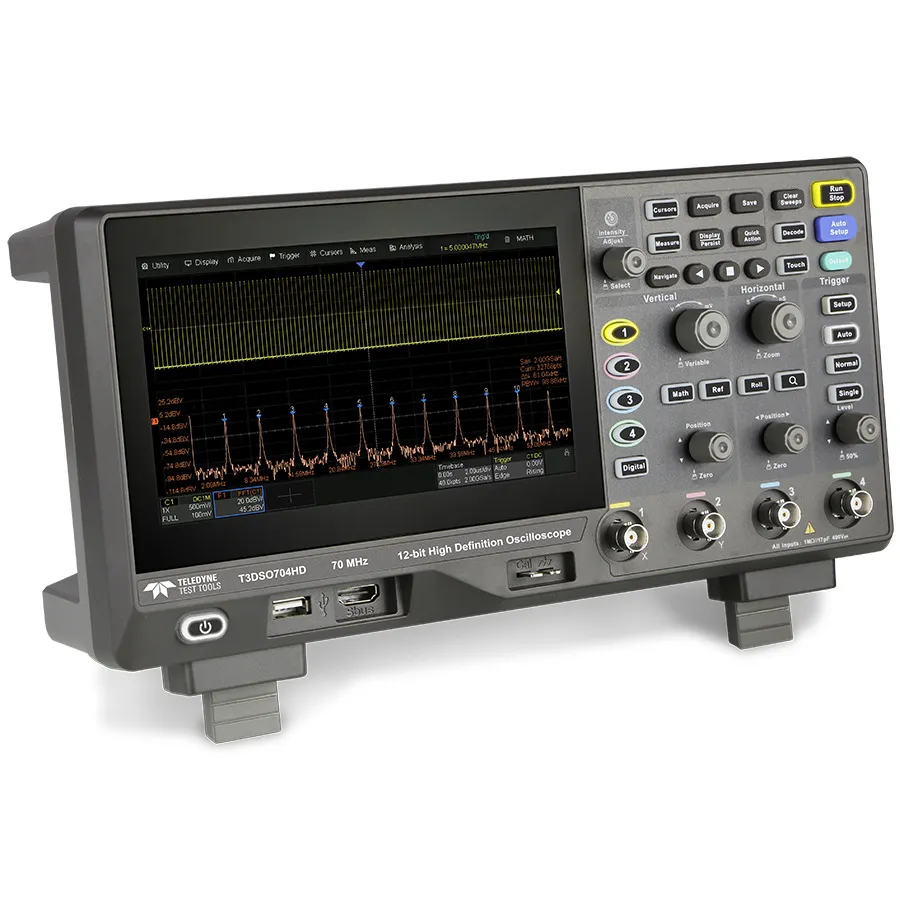

Teledyne LeCroy T3DSO704HD Digitales Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO704HD ist ein vielseitiges 70 MHz Digitales Oszilloskop mit 2 GS/s Abtastrate und 12-Bit-Auflösung. Mit 100 Mpts/Kanal Aufzeichnungslänge und Erfassungsrate von bis zu 120.000 Wellenformen/s im Normalmodus ist dieses Instrument für Feldservice-, Forschungs- und Industrialwartungsanwendungen konzipiert. Das 7-Zoll kapazitive Touch-Display mit Multi-Touch-Unterstützung bietet intuitive Bedienung und kann im Sequenzmodus bis zu 500.000 Wfm/s erreichen.

Hauptmerkmale

• 70 MHz Analogbandbreite, bis zu 2 GS/s maximale Abtastrate
• 12-Bit-ADCs mit 70 μVrms Rauschpegel
• 100 Mpts/Kanal Aufzeichnungslänge
• Wellenformerfassung bis zu 500.000 Wfm/s im Sequenzmodus
• Serielle Bus-Trigger und Dekodierung: I²C, SPI, UART, CAN, LIN
• Optionaler 16-Kanal-Digitalanalysator für MSO-Fähigkeit
• Über 50 automatische Messungen mit Statistik und Gating-Funktionen
• 4 Mathe-Spuren mit FFT, Filterung und algebraischen Operationen
• Optionaler 25 MHz Funktionsgenerator
• 7-Zoll Multi-Touch-Kapazitives Display mit 256-Stufen-Intensitätsabstufung
• Konnektivität: USB Host, USB-Gerät (USBTMC), LAN (VXI-11/Telnet/Socket)
• Fernbedienung über Webserver und SCPI-Befehle

Anwendungen

• Feldtests und Ausrüstungs-Fehlersuche
• Allgemeine Schaltkreis-Analyse und Verifikation
• Bildungs- und Schulungsumgebungen
• Serielle Protokoll-Fehlersuche in eingebetteten Systemen

Zubehör im Lieferumfang

• 4 passive Sonden
• USB-Kabel
• Stromkabel
• Schnellstartanleitung
• Kalibrierzertifikat
