Digitale Oszilloskope

Digitale Oszilloskope, auch bekannt als digitale Speicheroszilloskope (DSO), erfassen und digitalisieren elektrische Wellenformen durch Abtastung des Eingangssignals mit hohen Raten, Speicherung der Daten im Speicher und Anzeige auf dem Bildschirm. Anders als analoge Instrumente können DSOs Wellenformen einfrieren, auf komplexe Ereignisse auslösen, automatische Messungen durchführen und Daten für weitere Analyse exportieren. Sie sind das Standard-Werkzeug für Signalverifikation, Fehlersuche und Compliance-Tests in der Elektronik-, Automobilbau-, Telekomm- und Stromversorgungsindustrie.

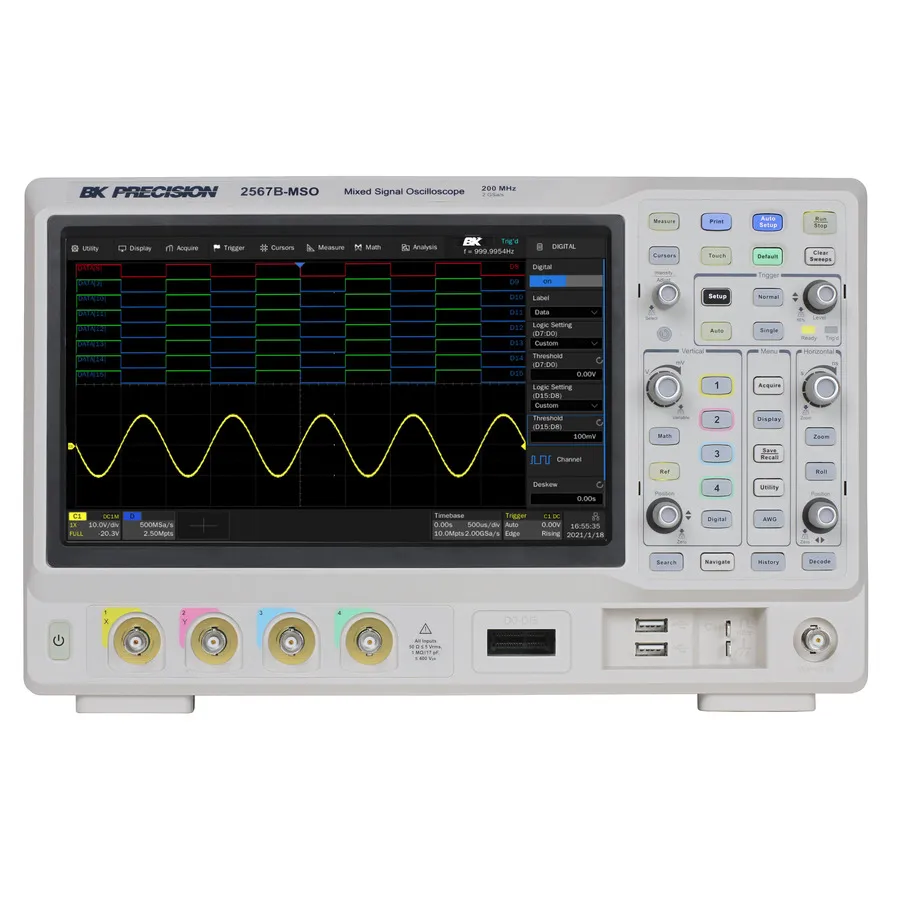

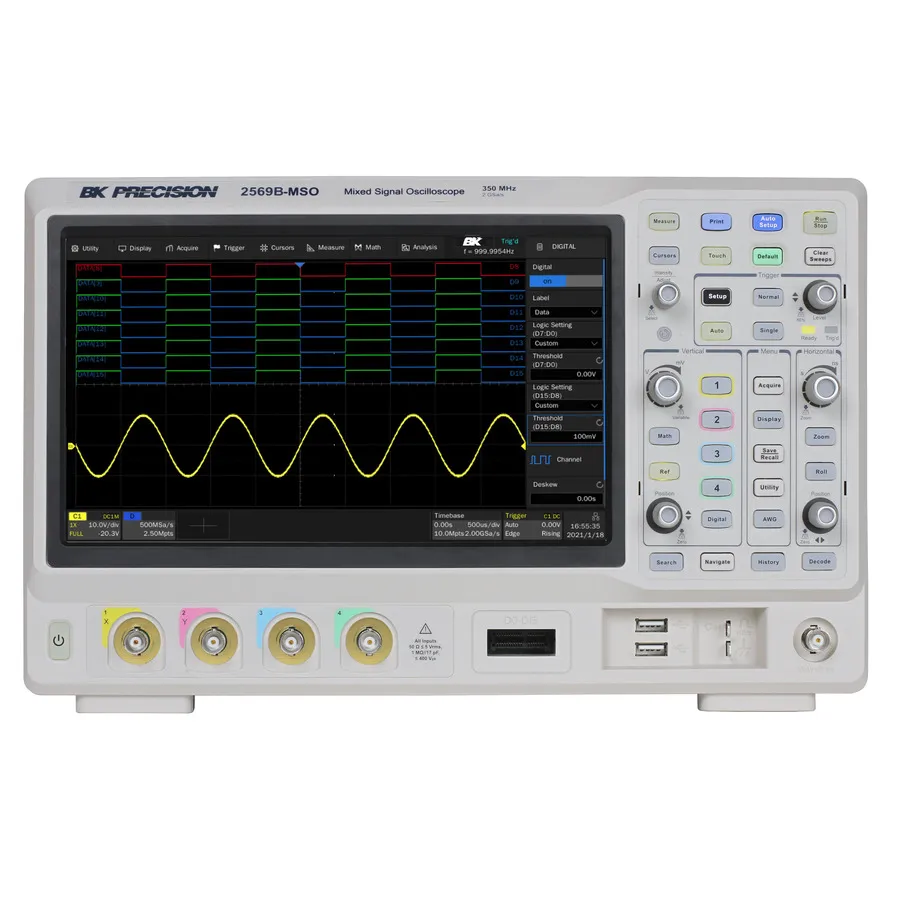

Moderne digitale Oszilloskope bieten Bandbreiten von 70 MHz bis mehrere Gigahertz, tiefe Wellenformspeicher und integrierte Protokoll-Decoder für Standards wie I2C, SPI, CAN, LIN, UART und USB. Mixed-Signal-Oszilloskope (MSOs) kombinieren analoge und digitale Kanäle und ermöglichen simultane Erfassung von analogen Wellenformen und digitalen Logiksignalen in einem einzelnen Instrument. Hersteller wie B&K Precision, Tektronix, Keysight, Rohde & Schwarz und Siglent bieten DSOs für Bildung, Produktionstests und erweiterte F&E-Anwendungsfälle.

Typische Anwendungen

Fehlersuche bei eingebetteten Systemen: Simultane Analyse von analogen und digitalen Signalen mit integrierter Protokoll-Dekodierung
Stromversorgungsdesign: Messung von Welligkeit, Schalttransienten und Effizienz an Schaltknoten
PCB-Inbetriebnahme und Validierung: Überprüfung der Signalintegrität auf High-Speed-Digitalschnittstellen
Automobilektronik: Erfassung von CAN-, LIN- und FlexRay-Bus-Signalen während der ECU-Validierung
Herstellungstests: Automatisierte Wellenform-Pass/Fail-Tests in Produktionsumgebungen
Medizinproduktentwicklung: Überprüfung von Timing und Signalqualität in sicherheitskritischer Elektronik

Beliebte Marken

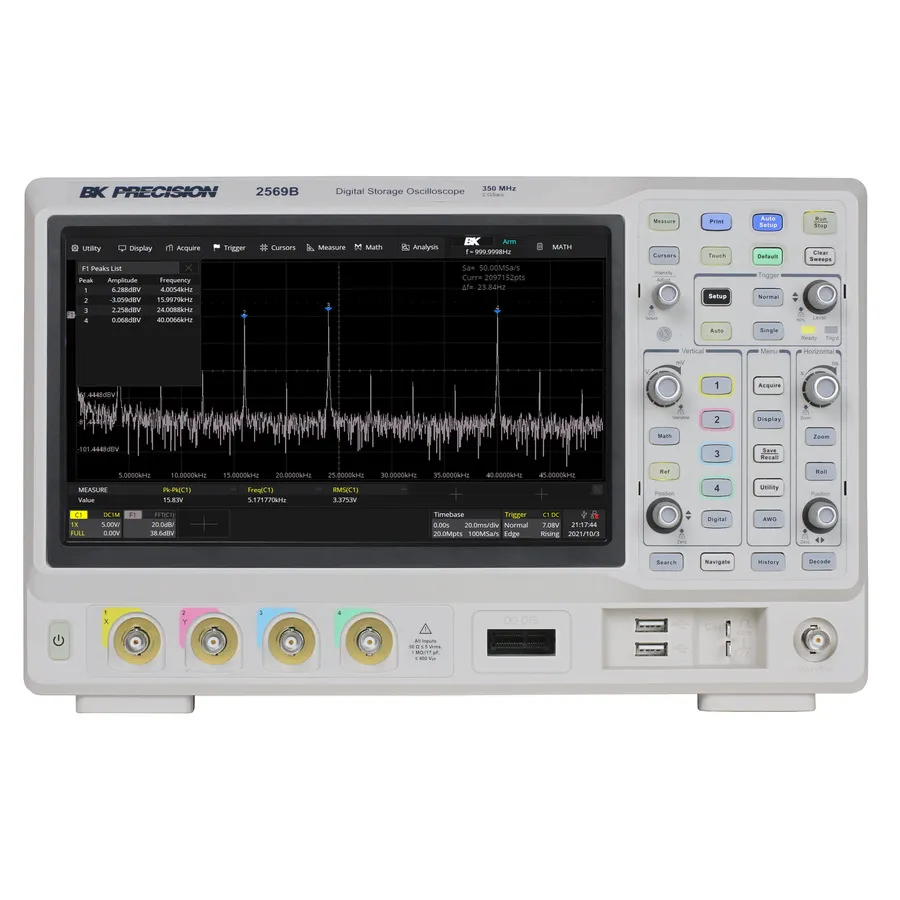

B&K Precision bietet erschwingliche und doch funktionsreiche DSOs für allgemeine Labor- und Bildungsanwendungen. Tektronix und Keysight bieten Industrie-Standard-Instrumente über alle Performance-Stufen. Rohde & Schwarz konzentriert sich auf Compliance- und HF-Anwendungen. Siglent bietet starken Wert im Mid-Range-Bandbreitenbereich. Für Mixed-Signal-Arbeiten ist die InfiniiVision-Serie von Keysight besonders beliebt.
