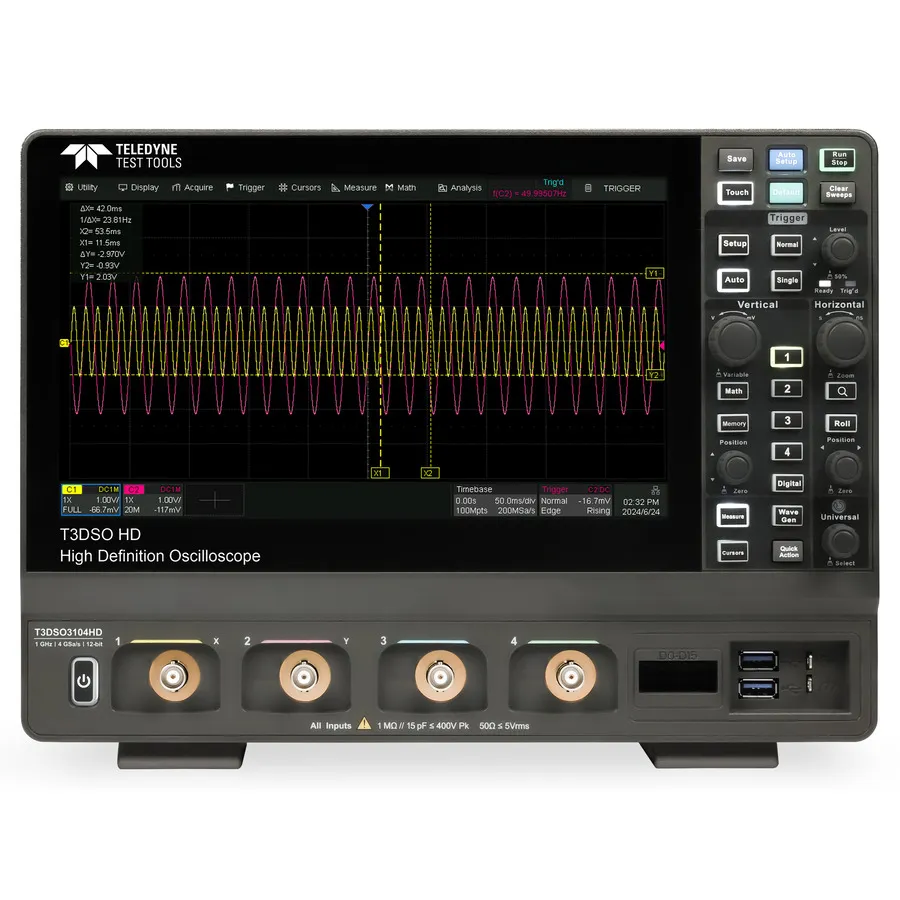

Teledyne LeCroy T3DSO3104HD Digitales Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO3104HD ist ein Hochleistungs-Digitales Oszilloskop mit 1 GHz Bandbreite und bis zu 4 GS/s Abtastrate. Mit 12-Bit-ADCs und 400 Mpts/Kanal Aufzeichnungslänge zeichnet sich dieses Instrument durch komplexe Wellenformerfassung und Analyse aus. Das große 10,1-Zoll kapazitive Touch-Display bietet bis zu 200.000 Wellenformen/s im Normalmodus und 890.000 Wfm/s im Sequenzmodus.

Hauptmerkmale

• 1 GHz Bandbreite, bis zu 4 GS/s maximale Abtastrate
• 12-Bit-ADCs mit weniger als 125 μVrms Rauschpegel und 0,5% DC-Verstärkungsgenauigkeit
• 400 Mpts/Kanal Aufzeichnungslänge
• Wellenformerfassung bis zu 890.000 Wfm/s im Sequenzmodus
• Serielle Bus-Trigger und Dekodierung: I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MILSTD-1553B, SENT, Manchester, ARINC429
• Optionale 16-Kanal-Digitale Logik-Sonde für MSO-Fähigkeit
• Über 50 automatische Messungen mit Statistik und Gating-Funktionen
• 4 Mathe-Spuren mit FFT, Filterung und algebraischen Operationen
• Optionaler 50 MHz Funktionsgenerator
• 10,1-Zoll Multi-Touch-Display mit 256-Stufen-Intensitätsabstufung
• Konnektivität: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0-Gerät, 1000M LAN
• Fernbedienung über integrierten Webserver und SCPI-Befehle

Anwendungen

• Forschung und Entwicklung von analog und mixed-signal Schaltkreisen
• Hochgeschwindigkeits-Digital- und Kommunikationssignal-Verifikation
• Serielle Protokollanalyse und Fehlersuche in eingebetteten Systemen
• Signalintegritäts- und Konformitätstests

Zubehör im Lieferumfang

• 4 passive Sonden
• USB-Kabel
• Stromkabel
• Wireless-Maus
• Schnellstartanleitung
• Kalibrierzertifikat
