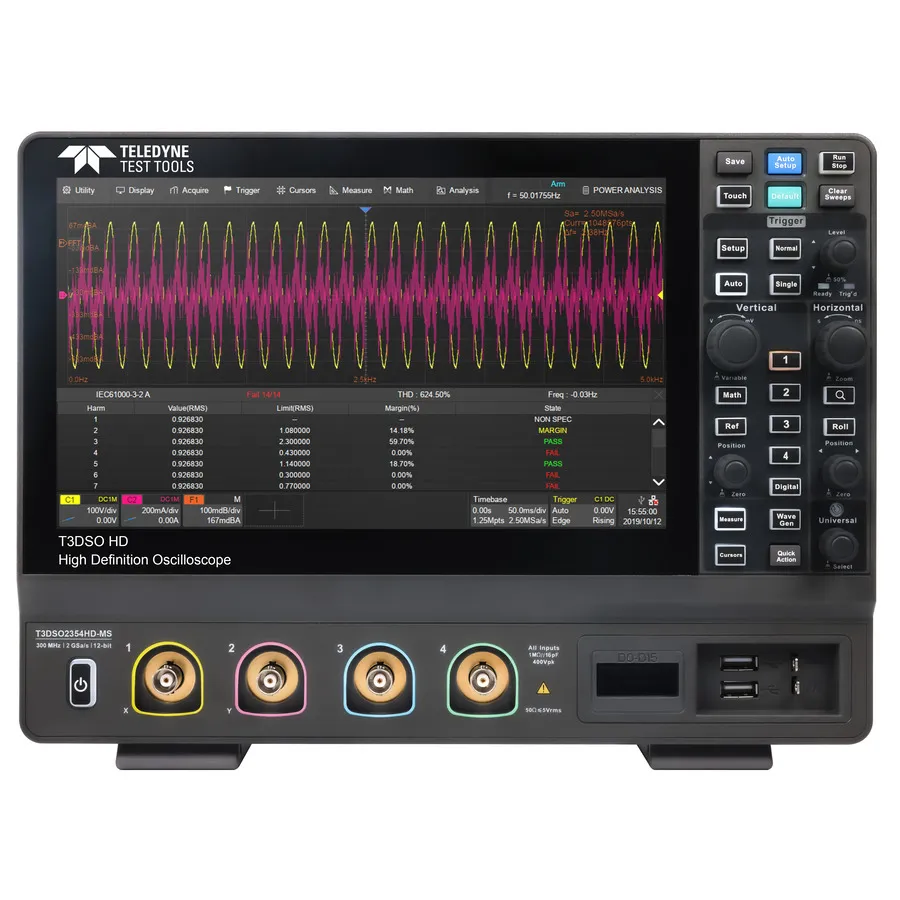

Teledyne LeCroy T3DSO2354HD-MS Digitales Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO2354HD-MS ist ein 4-Kanal-Mixed-Signal-Oszilloskop mit 350 MHz Analogbandbreite und 2 GS/s Abtastrate. Dieses Tisch-Oszilloskop kombiniert 12-Bit-Analog-Digital-Umwandlung mit 16 Digitalkanälen und bietet umfassende Analysefähigkeiten. Mit bis zu 200 Mpts Speichertiefen pro Kanal und Wellenform-Erfassungsraten bis zu 100.000 Frames/s (Normalmodus) eignet es sich hervorragend für Elektroniktests, Signalcharakterisierung und Fehlersuche in Seriellen Protokollen in Automobil-, Industrie- und Telekommunikationsanwendungen.

Hauptmerkmale

• 4 Analogkanäle mit 350 MHz Bandbreite, 2 GS/s Abtastrate, 12-Bit-ADC
• 16 digitale Logikkanäle für Mixed-Signal-Analyse
• Bis zu 200 Mpts Aufzeichnungslänge pro Kanal
• Wellenformerfassung bis zu 100.000 Wfm/s (Normal) oder 500.000 Wfm/s (Sequenzmodus)
• Serielles Protokoll-Support: I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester
• 256-Stufen-Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Verlaufsaufzeichnung (bis zu 80.000 Frames)
• Über 50 automatische Messungen mit Statistik, Histogramm und Gating
• 2 Mathe-Spuren mit FFT, Filtern und Formeleditor
• 25 MHz Funktionsgenerator
• Schnittstellen: USB-Hosts, USB-Gerät (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), externer Trigger
• 10,1" kapazitiver Touchscreen mit Multi-Touch-Unterstützung
• Fernbedienung über integrierten Webserver

Anwendungen

• Validierung und Fehlersuche in der Elektronikentwicklung
• Signalintegritäts- und Timing-Analyse
• Serielle Protokollanalyse und Fehlersuche
• Stromversorgungsintegritäts- und Versorgungsmessungen
• Tests für Automobil-Elektronik
• Diagnose von Industriesteuerungssystemen

Zubehör im Lieferumfang

• 4× Passive Sonde
• USB-Kabel
• Stromkabel
• Wireless-Maus
• Schnellstartanleitung
• Kalibrierzertifikat
