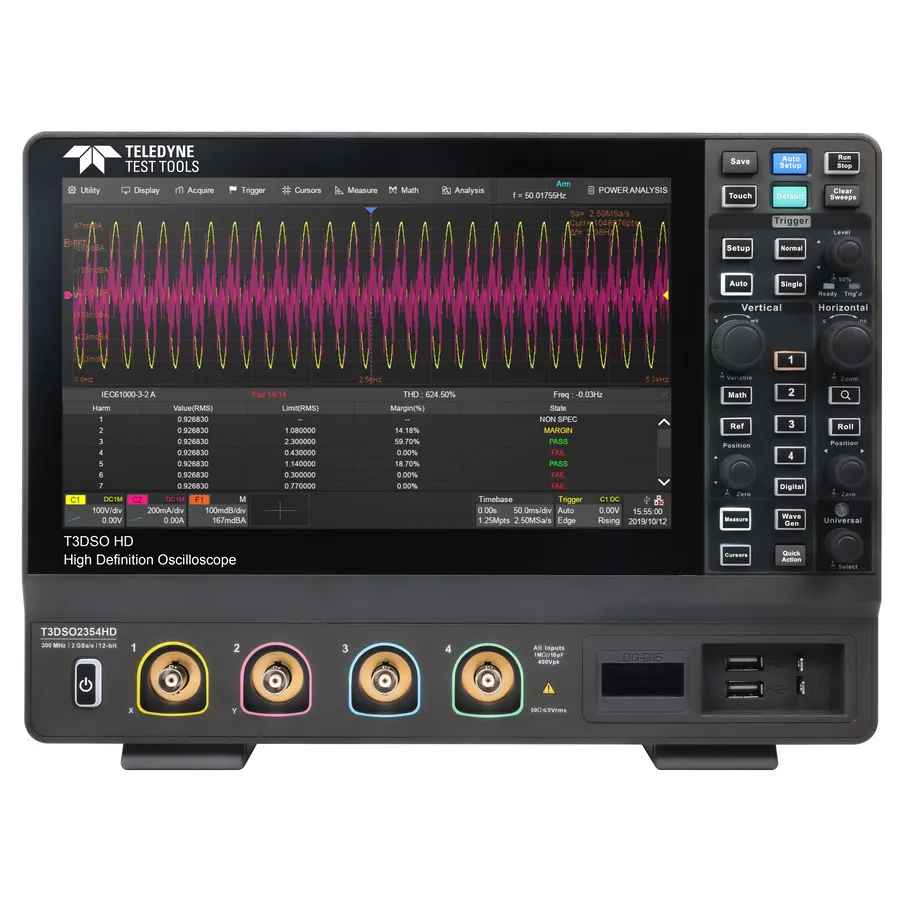

Teledyne LeCroy T3DSO2354HD Digital-Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO2354HD ist ein hochbandbreitiges 4-Kanal-Digitales Oszilloskop für erweiterte Signalanalyse und Hochfrequenzmessungen. Mit 350-MHz-Analogbandbreite, 2-GS/s-Abtastrate und bis zu 200-Mpts-Datensatzlänge pro Kanal ist es gut für Tests von Hochgeschwindigkeitsschaltungen und schnellen Signalübergängen geeignet. Der 12-Bit-ADC und der rauscharme Frontend bieten die Präzision, die für detaillierte Signalcharakterisierung bei anspruchsvollen Messanwendungen erforderlich ist.

Hauptmerkmale

• 4 Analogkanäle mit 350-MHz-Bandbreite
• 12-Bit-ADCs mit bis zu 2-GS/s-Abtastrate
• Bis zu 200-Mpts/Kanal Datensatzlänge
• Rauscharmer Frontend: 70 μVrms Rauschboden, 0,5%-DC-Verstärkungsgenauigkeit
• Wellenform-Erfassungsrate bis zu 100.000 Wfm/s (normal) oder 500.000 Wfm/s (Sequenzmodus)
• Serienbus-Auslösung und Dekodierung (I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester)
• 50+ automatische Messungen mit Histogramm und Statistiken
• Verlaufswellenform-Aufzeichnung mit bis zu 80.000 Bildern
• Eingebauter 25-MHz-Arbiträr-Funktionsgenerator
• Hardware-basierter Masken-Test und Pass/Fail-Messung
• 10,1-Zoll-Kapazitiv-Touchscreen mit Multi-Touch-Gesten
• Fernbedienung über USB, LAN (VXI-11) und Webbrowser

Anwendungen

• Hochgeschwindigkeits-Schaltungstests und Charakterisierung
• Breitband-Signalanalyse und Messung
• Schnelle Transient-Erfassung und Analyse
• Serienprotokoll-Analyse bei hohen Frequenzen
• Signalintegritäts- und Jitter-Messung
