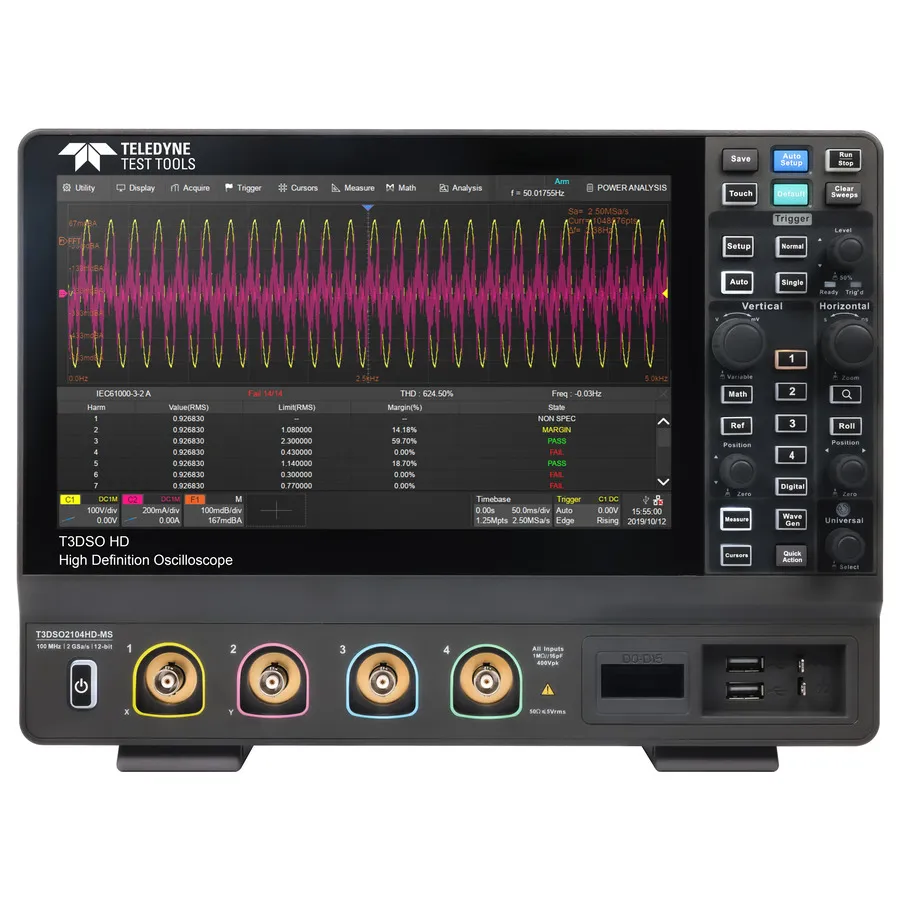

Teledyne LeCroy T3DSO2104HD-MS Mixed-Signal-Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO2104HD-MS ist ein 4-Kanal-Mixed-Signal-Oszilloskop, das Analog- und Digitalmess­fähig­keiten kombiniert. Die MSO-Konfiguration umfasst 4 Analogkanäle mit 100-MHz-Bandbreite und 16 digitale Logikkanäle, ideal für Tests sowohl analoger als auch digitaler Signalpfade in komplexer Elektronik. Mit 12-Bit-ADC, 2-GS/s-Abtastrate und bis zu 200-Mpts-Datensatzlänge pro Kanal bietet es die Auflösung und Speichertiefe, die für detaillierte Signalanalyse und Messung erforderlich sind.

Hauptmerkmale

• 4 Analogkanäle mit 100-MHz-Bandbreite
• 16 digitale Kanäle (MSO-Konfiguration)
• 12-Bit-ADCs mit bis zu 2-GS/s-Abtastrate
• Bis zu 200-Mpts/Kanal Datensatzlänge
• Rauscharmer Frontend: 70 μVrms Rauschboden, 0,5%-DC-Verstärkungsgenauigkeit
• Serienbus-Auslösung und Dekodierung (I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester)
• Wellenform-Erfassungsrate bis zu 100.000 Wfm/s (normal) oder 500.000 Wfm/s (Sequenzmodus)
• 50+ automatische Messungen mit Histogramm, Trend- und Statistikanalyse
• Verlaufswellenform-Aufzeichnung mit bis zu 80.000 Bilderkapazität
• Eingebauter 25-MHz-Arbiträr-Funktionsgenerator
• Hardware-basierter Masken-Test und Pass/Fail-Messung
• 10,1-Zoll-Kapazitiv-Touchscreen mit Multi-Touch-Gesten
• Fernbedienung über USB, LAN (VXI-11) und Webbrowser

Anwendungen

• Mixed-Signal-Schaltungs-Design und Debugging
• Serienprotokoll-Analyse und Dekodierung
• Signalintegritäts- und Timing-Analyse
• Automatisierte Messung und Pass/Fail-Tests
• Embedded-System-Entwicklung und Verifizierung
