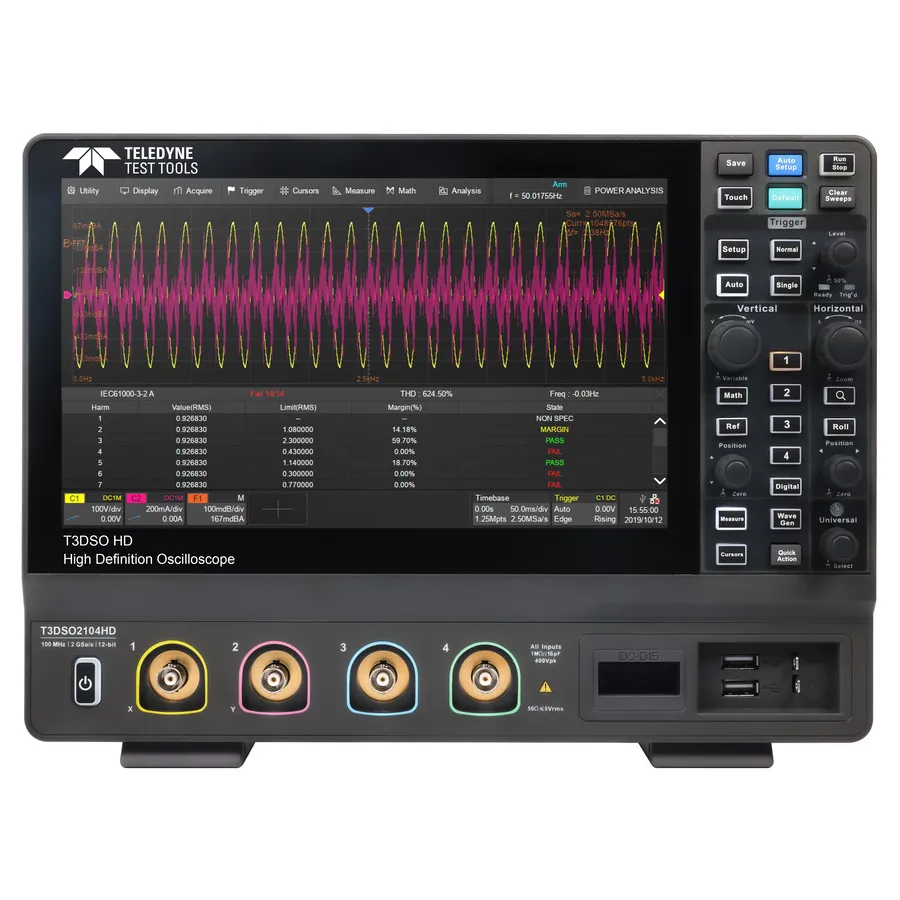

Teledyne LeCroy T3DSO2104HD Digital-Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO2104HD ist ein 4-Kanal-Tisch-Oszilloskop aus der T3DSO2000HD-Serie mit 100-MHz-Bandbreite und 12-Bit-Analog-Digital-Wandlern mit bis zu 2-GSa/s-Abtastung. Mit einer maximalen Datensatzlänge von 200-Mpts, einem eingebauten 25-MHz-Funktionsgenerator und einem 10,1-Zoll-Kapazitiv-Touchscreen-Display ist dieses Oszilloskop für umfassende Signalanalyse, Protokolldekodierung und flexible Fernbedienung konzipiert.

Hauptmerkmale

• 12-Bit-Analog-Digital-Wandler mit bis zu 2-GSa/s-Abtastrate
• 70 μVrms Rauschboden @ 500-MHz-Bandbreite mit 0,5%-DC-Verstärkungsgenauigkeit
• 4 Analogkanäle, bis zu 350-MHz-Bandbreite
• Wellenform-Erfassungsrate bis zu 100.000 Wfm/s (Normalmodus), 500.000 Wfm/s (Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Bis zu 200-Mpts/Kanal Datensatzlänge
• Serienbus-Auslösung und Dekoder mit Unterstützung für I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT und Manchester
• 16 digitale Kanäle (optional bei DSO-Modellen, Standard bei MS-Modellen)
• Verlaufswellenform-Aufzeichnung mit bis zu 80.000 Bilder maximal
• Automatische Messungen bei 50+ Parametern mit Histogramm, Track, Trend und Gating
• 2 Mathematikspuren mit 2-Mpts FFT und Formel-Editor
• Hardware-basierter Durchschnitt, ERES und Masken-Test mit Masken-Editor
• Eingebauter 25-MHz-Funktionsgenerator
• 10,1-Zoll-Kapazitiv-Touchscreen mit Multi-Touch-Gesten-Unterstützung
• Schnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Eingebauter Webserver mit SCPI-Fernbedienung und externer Maus-/Tastatur-Unterstützung

Anwendungen

• Digital-Schaltungs-Debugging und Signalanalyse
• Serienprotokoll-Analyse und Dekodierung (mehrere Protokolle)
• Signalintegritäts- und Timing-Messungen
• Stromversorgungscharakterisierung und Geräte
• Fertigungs-Test und Qualitätssicherung
