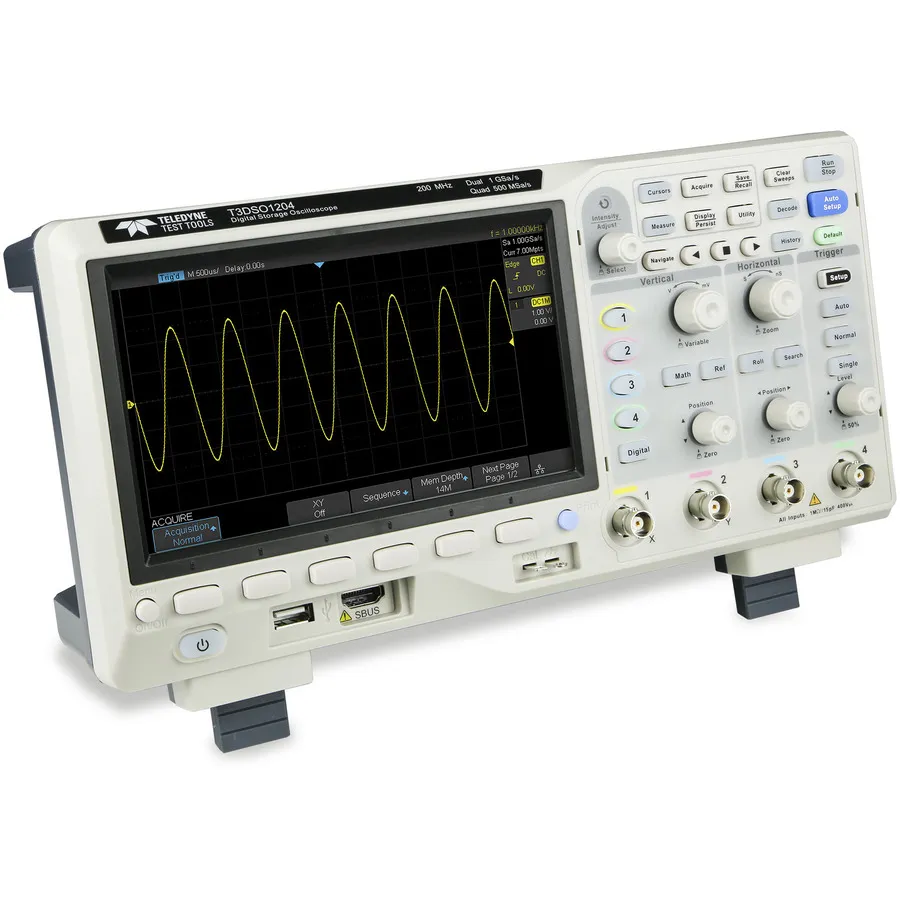

Teledyne LeCroy T3DSO1204 Digital-Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO1204 ist ein 4-Kanal 200-MHz-Oszilloskop aus der T3DSO1000-Serie mit 1-GSa/s-Abtastrate und einer flexiblen Architektur, die bis zu 14-Mpts-Datensatzlänge pro Kanal ermöglicht. Mit integrierter Serienbus-Auslösungs- und Dekodierungsunterstützung für I2C, SPI, UART, RS232, CAN und LIN-Protokolle ist dieses Oszilloskop gut für Embedded-Systeme und Protokollanalyse geeignet.

Hauptmerkmale

• 4-Kanal 200-MHz-Bandbreite-Oszilloskop
• Zwei 1-GSa/s-ADCs mit zwei 14-Mpts-Speichermodulen
• Standard-Datensatzlänge von 7-Mpts (wenn alle Kanäle aktiv), bis zu 14-Mpts (Single-Kanal pro ADC)
• Wellenform-Erfassungsrate bis zu 400.000 Wfm/s (Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Verlaufswellenformen (History) -Modus und segmentierte Erfassung (Sequence) mit bis zu 80.000 Speichersegmenten
• Gate- und Zoom-Messfunktionen für verfeinerte Wellenformanalyse
• FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differenzierung und Quadratwurzel-Mathematikfunktionen
• Kostenlos aktivierte Serienbus-Auslösung und Dekodierung: I2C, SPI, UART, RS232, CAN, LIN
• Such- und Navigationsfunktionen für Wellenformprüfung
• Bode-Plot-Analyse (auf dem Bildschirm)
• 16 digitale Kanäle (optional)
• USB-betriebenes 25-MHz-AWG-Modul (optional)
• USB-WiFi-Adapter (optional)
• 7 Zoll Farbdisplay mit benutzerfreundlichem Frontpanel-Design

Anwendungen

• Serienprotokoll-Analyse und Debugging
• Embedded-Systeme-Entwicklung und Tests
• Digitale Signalanalyse und Charakterisierung
• Low-Probability-Event-Erfassung mit hoher Wellenformrate
• Pädagogisches und Entwicklungs-Bench-Testing
