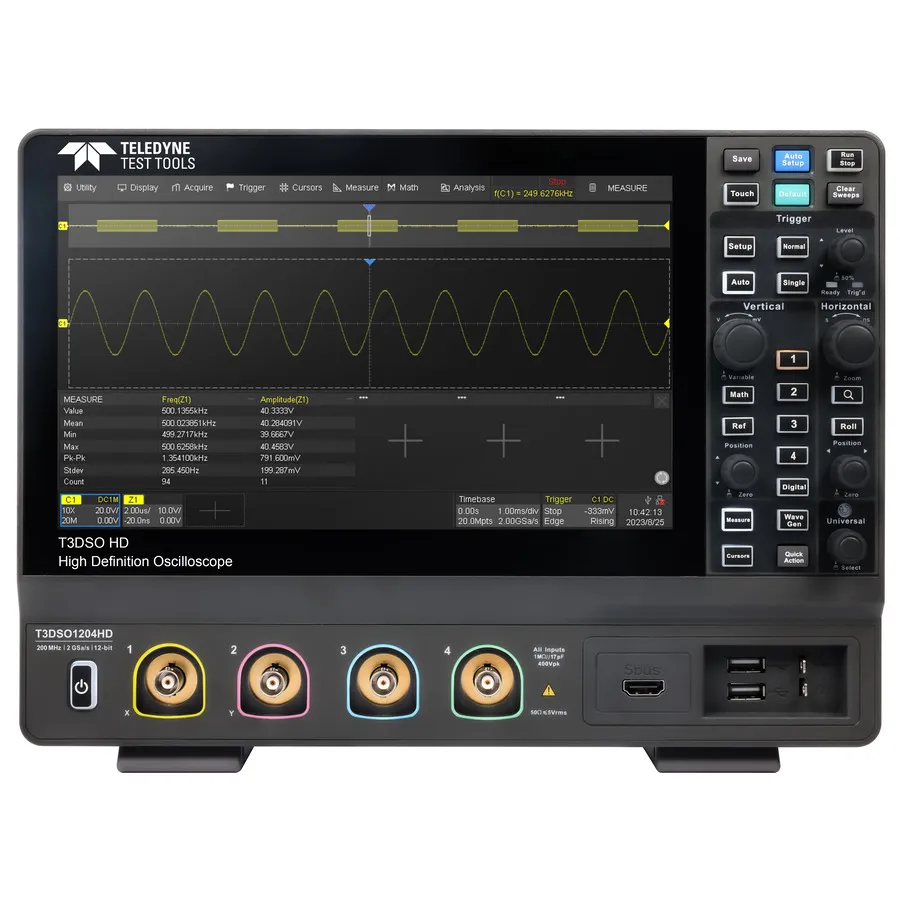

Teledyne LeCroy T3DSO1104HD Digital-Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO1104HD ist ein 4-Kanal-Digitales Oszilloskop mit 100-MHz-Analogbandbreite und 12-Bit-Analog-Digital-Wandlern mit bis zu 2-GSa/s-Abtastung. Mit einer maximalen Datensatzlänge von 200-Mpts und einem großen 10,1-Zoll-Kapazitiv-Touchscreen-Display ist dieses Oszilloskop für umfassende Wellenformerfassung, detaillierte Analyse und flexible Fernbedienung über LAN konzipiert.

Hauptmerkmale

• 12-Bit-Analog-Digital-Wandler mit bis zu 2-GSa/s-Abtastrate
• 70 μVrms Rauschboden @ 200-MHz-Bandbreite mit 0,5%-DC-Verstärkungsgenauigkeit
• 4 Analogkanäle, bis zu 100-MHz-Bandbreite
• Wellenform-Erfassungsrate bis zu 120.000 Wfm/s (Normalmodus), 500.000 Wfm/s (Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Bis zu 100-Mpts/Kanal Datensatzlänge
• Intelligente Auslösung: Edge, Slope, Pulsbreite, Fenster, Runt, Intervall, Ausfall, Muster, Video (HDTV), Qualifiziert, Nth edge, Verzögerung, Setup/Hold-Zeit
• Serienbus-Auslösung und Dekoder mit Unterstützung für I²C, SPI, UART, CAN, LIN, CAN-FD (Dekod.), und FlexRay (Dekod.)
• 16 digitale Kanäle (optional)
• Verlaufswellenform-Aufzeichnung mit bis zu 80.000 Bilder maximal
• Automatische Messungen bei 50+ Parametern mit Histogramm, Track, Trend und Gating
• 4 Mathematikspuren mit 2-Mpts FFT und Formel-Editor
• Hardware-basierter Durchschnitt, ERES und Masken-Test mit Masken-Editor
• 25-MHz-Funktionsgenerator (optional)
• 10,1-Zoll-Kapazitiv-Touchscreen mit Multi-Touch-Gesten-Unterstützung
• Schnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Eingebauter Webserver mit SCPI-Fernbedienung und externer Maus-/Tastatur-Unterstützung

Anwendungen

• Embedded-Systeme und Digital-Schaltungs-Debugging
• Signalintegritäts- und Timing-Analyse
• Serienprotokoll-Analyse und Dekodierung
• Stromversorgungscharakterisierung und Verstärker
• Forschungs- und Labortests

Mitgelieferte Zubehörteile

• Standard-Passive-Sonde (entsprechend Oszilloskop-Bandbreite) x 4
• USB-Kabel
• Stromkabel
• Schnellstartanleitung
• Kalibrierungszertifikat
