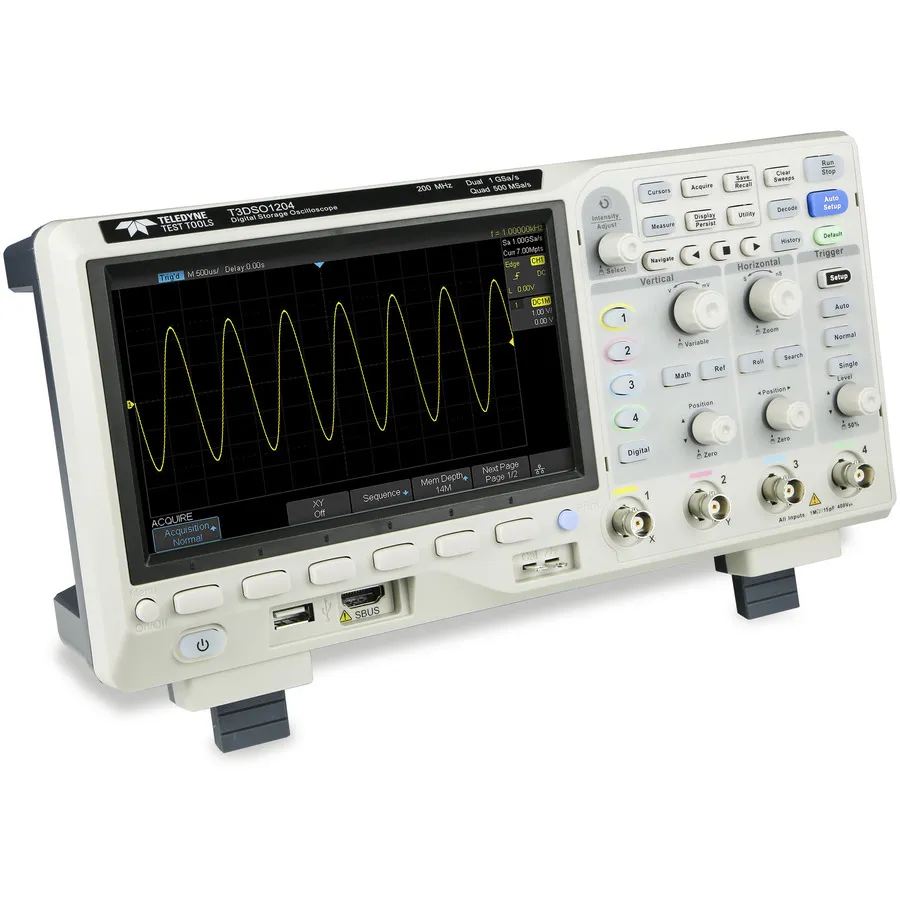

Teledyne LeCroy T3DSO1104 Digital-Oszilloskop

Übersicht

Das Teledyne LeCroy T3DSO1104 ist ein 4-Kanal-Digitales Oszilloskop aus der T3DSO1000-Serie mit 100-MHz-Analogbandbreite, dualen 1-GSa/s-ADCs und dualen 14-Mpts-Speichermodulen. Mit allen aktivierten Kanälen arbeitet jeder Kanal mit 500-MSa/s und 7-Mpts-Datensatzlänge; Der Single-Kanal-Betrieb bietet bis zu 1-GSa/s-Abtastung mit 14-Mpts-Speicher. Es enthält kostenlos aktivierte Serienbus-Auslösungs- und Dekodierungsunterstützung für I2C, SPI, UART, RS232, CAN und LIN-Protokolle plus optionale Funktionen wie 16 digitale Kanäle, externes USB-betriebenes 25-MHz-AWG-Modul und USB-WIFI-Adapter.

Hauptmerkmale

• 4-Kanal-Analogeingang mit 100-MHz-Bandbreite
• Duale 1-GSa/s-ADCs mit flexibler Kanal-/Speicherkonfiguration
• Eingebaute Serienbus-Auslösung und Dekodierung (I2C, SPI, UART, RS232, CAN, LIN)
• Erweiterte Mathematikfunktionen: FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differenzierung, Quadratwurzel
• 256-stufige Intensitätsabstufung und Farbtemperatur-Display
• Verlaufswellenformen und segmentierte Erfassung (bis zu 80.000 Speichersegmente)
• Gate- und Zoom-Messfunktionen
• On-Screen-Bode-Plot-Analyse
• Optionaler 16-Kanal-Digital-Logik-Analysator
• Optionales 25-MHz USB-betriebenes Funktionsgenerator-Modul (AWG)
• Optionaler USB-WIFI-Adapter
• 7-Zoll-Farbdisplay mit intuitiven Frontpanel-Bedienelementen

Anwendungen

• Multi-Kanal-Signalanalyse und Debugging
• Digital- und Mixed-Signal-Schaltungstests
• Serienprotokoll-Entwicklung und Fehlerbehebung
• Produktionsprüfung und Qualitätssicherung
• Frequenzgang-Analyse über Bode-Plots
