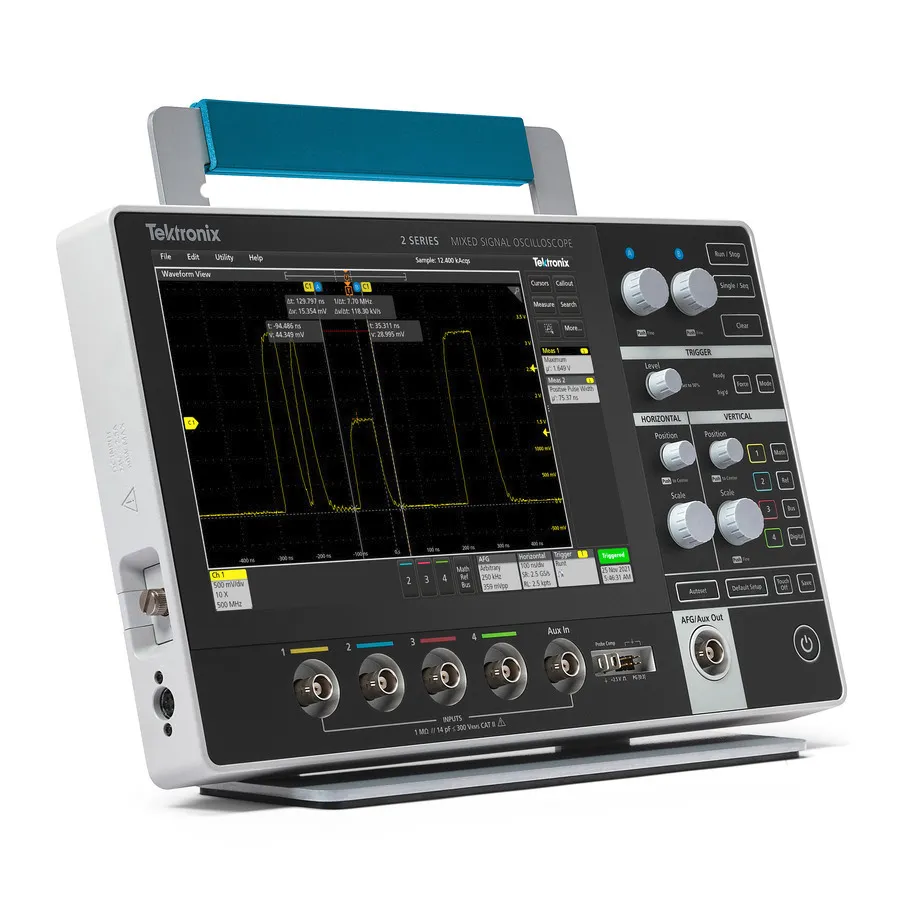

Tektronix MSO24 Mischsignal-Oszilloskop
Tektronix MSO24 Mixed Signal Oscilloscope
Angebot anfragen
Tektronix MSO24 ist ein kompaktes 70 MHz Oszilloskop mit 4 Analogkanälen, 1,25 GS/s, 10 Mpts Aufzeichnungslänge und aufrüstbarer Bandbreite.
Produktdetails
| Modell | MSO24 |
| Hersteller | Tektronix |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Tektronix 2 Series MSO24 ist ein kompaktes Mischsignal-Oszilloskop für elektronisches Debugging und Tests. Mit seinem schlanken 1,5-Zoll-Formfaktor, 10,1-Zoll Touch-aktiviertem Display und aufrüstbarer Bandbreiten-Architektur dient es als vielseitiges Werkzeug für Ingenieure, die tragbare, vollständig ausgestattete Messfähigkeiten benötigen. Das Basis-70 MHz Modell kann im Feld auf 100, 200, 350 oder 500 MHz über optionale Lizenzen aufgerüstet werden.
Hauptfunktionen
- Basis 70 MHz Bandbreite mit feldaufgrüstbaren Optionen auf 100, 200, 350 oder 500 MHz
- 4 Analogkanäle mit 2,5 GS/s Halb-Kanal- oder 1,25 GS/s All-Kanal-Abtastrate
- 10 Mpts Aufzeichnungslänge pro Kanal
- 8-Bit vertikale Auflösung ADC
- 10,1-Zoll kapazitives Multi-Touch-Farbdisplay
- 16 optionale Digitalkanäle (MSO-Upgrade)
- Standard-Trigger: Flanke, Pulsdauer, Runt, Timeout, Logik, Setup & Hold, Anstiegs-/Abfallszeit, paralleler Bus
- Analyse-Tools: Cursor, Messungen, Diagramme, Mathematik, Suchfunktionen
- Optionaler 50 MHz Arbiträr-Funktionsgenerator
- Konnektivität: USB 2.0 Host, 2x USB 2.0 Gerät, 10/100 Base-T Ethernet, VESA-Montage
- Fernoperation via VNC über Netzwerkverbindung
Anwendungen
- Elektronisches Schaltungs-Debugging und Fehlersuche
- Tragbare Feldtests und Wartung
- Bildungs-Laborarbeit
- Produkt-Entwurf und Validierung
Mitgeliefertes Zubehör
- TPP0200 200 MHz 10x Spannungssonde (eine pro Analogkanal)
- Instrumentenständer
- Externe Stromversorgung
- Installations- und Sicherheitshandbuch
- Kalibrierschein mit Rückverfolgungsdokumentation
Technische Daten
| Bandwidth | 70 MHz |
| Analog Channels | 4 |
| Digital Channels | 16 |
| Sampling Rate | 1.25 GS/s |
| Memory | 10 Mpts |
| Type | MSO |
| Vertical Resolution | 8 bit |
| Display Type | 10.1 TFT WXGA Capacitive Color Touch |
| Series | 2 Series MSO |
| Alternate Product Number | MSO24 2-BW-70, MSO24 2-BW-100, MSO24 2-BW-200, MSO24 2-BW-350, MSO24 2-BW-500 |
| Depth | 1.5" |
| Display | TFT |
| Interface | USB |
| Operating Temperature Range | 32-122°F |
| Warranty | 1 Year |
