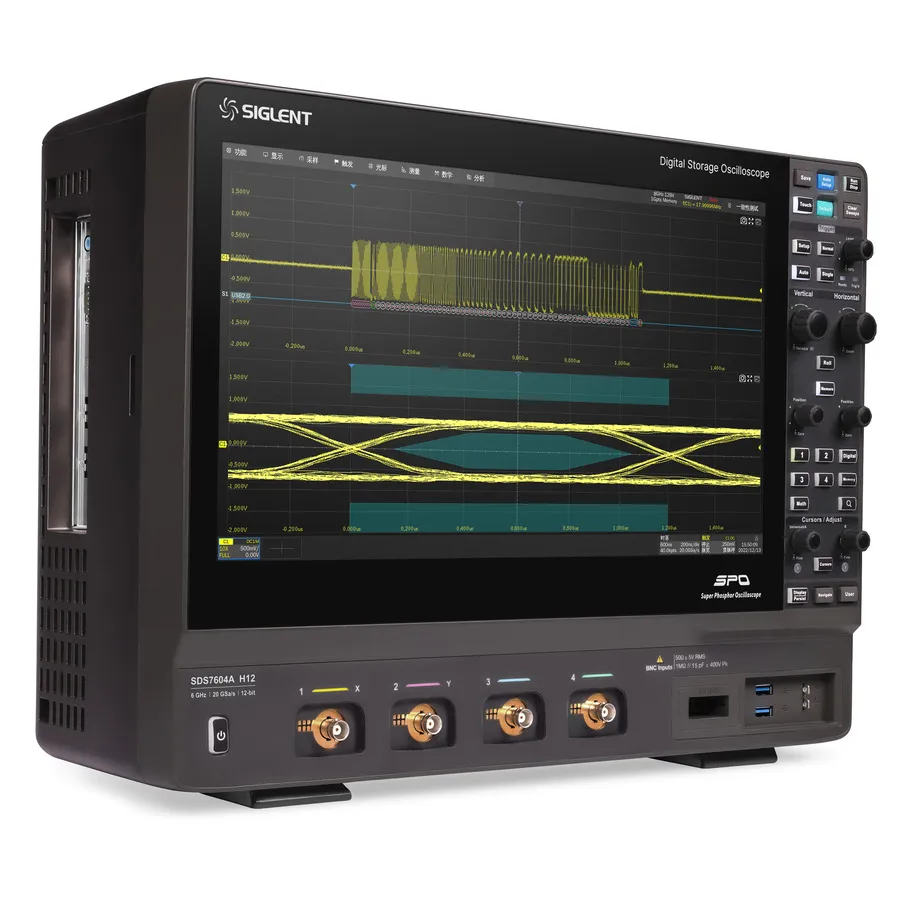

Siglent SDS7604A H12 Digital-Oszilloskop
Siglent SDS7604A H12 Digital Oscilloscope
Siglent SDS7604A H12 ist ein 6 GHz Digital-Oszilloskop mit 4 analogen Kanälen, 12-Bit-ADC, 20 GSa/s Abtastrate und 500 Mpts/ch Speicher.
Produktdetails
| Modell | SDS7604A H12 |
| Hersteller | Siglent |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Siglent SDS7604A H12 ist ein 6 GHz Digital-Oszilloskop der SDS7000A-Serie. Es verfügt über einen 12-Bit-ADC mit einer Abtastrate von bis zu 20 GSa/s und einer Standard-Speichertiefe von 500 Mpts/ch. Das Oszilloskop nutzt Siglents SPO-Technologie mit einer maximalen Wellenform-Erfassungsrate von bis zu 1.000.000 Wfm/s und ermöglicht schnelle Signalanalyse mit minimaler Ausfallzeit.
Der große 15,6-Zoll-HD-Kapazitiv-Touchscreen unterstützt Multi-Touch-Gesten und bietet ein benutzerfreundliches UI-Design, das die Betriebseffizienz verbessert. Das Oszilloskop unterstützt Maussteuerung und ferngesteuerte Web-Kontrolle über LAN.
Hauptfunktionen
- 6 GHz Bandbreite mit 4 analogen Kanälen
- 12-Bit-ADC mit 20 GSa/s Echtzeit-Abtastrate auf allen Kanälen
- Speichertiefe: 500 Mpts/ch (erweiterbar auf 1 Gpts/ch via Option SDS7000A-1GPTS)
- Wellenform-Erfassungsrate: bis zu 1.000.000 Wfm/s mit SPO-Technologie
- 15,6-Zoll-HD-Kapazitiv-Touchscreen (1920 x 1080) mit Multi-Touch-Gesten-Unterstützung
- Automatische Messungen für 50+ Parameter
- Serienbus-Protokolle: I2C, SPI, UART, CAN und LIN
- Optionale Funktionen: 16 digitale Kanäle (via SPL2016 Logic Probe und SDS7000A-16LA Software), 50 MHz Funktionsgenerator (via SDS7000A-FG)
- 256-Ebenen-Intensitäts-Graustufen-Anzeige mit Farbtemperatur-Anzeigemodus
- Fortgeschrittenes Triggering mit hoher Empfindlichkeit und niedrigem Jitter
Anwendungen
- Digitale Schaltungsanalyse und Debugging
- Signalintegritätsprüfung
- Protokoll-Dekodierung und Verifizierung (I2C, SPI, UART, CAN, LIN)
- Forschung und Entwicklung
- Produktionstests und Qualitätskontrolle
Mitgelieferte Zubehörteile
- Oszilloskop-Einheit
- Passive Sonde (SP3150A), 1 pro Kanal
- USB-Kabel
- Schnellstartanleitung
- Kalibrierzertifikat
- Kabellose Maus
- Stromkabel
- Schutzhülle
Technische Daten
| Bandwidth | 6 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 20 GS/s |
| Memory | 500 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 15.6 TFT LCD Capacitive Color Touch |
| Series | SDS7000A Series |
| Includes | USB Cable, Quick Start, Passive Probe (SP3150A) 1/Channel, Certificate of Calibration, Wireless Mouse, Power Cord, Protective Cover |
| Interface | USB,LAN |
