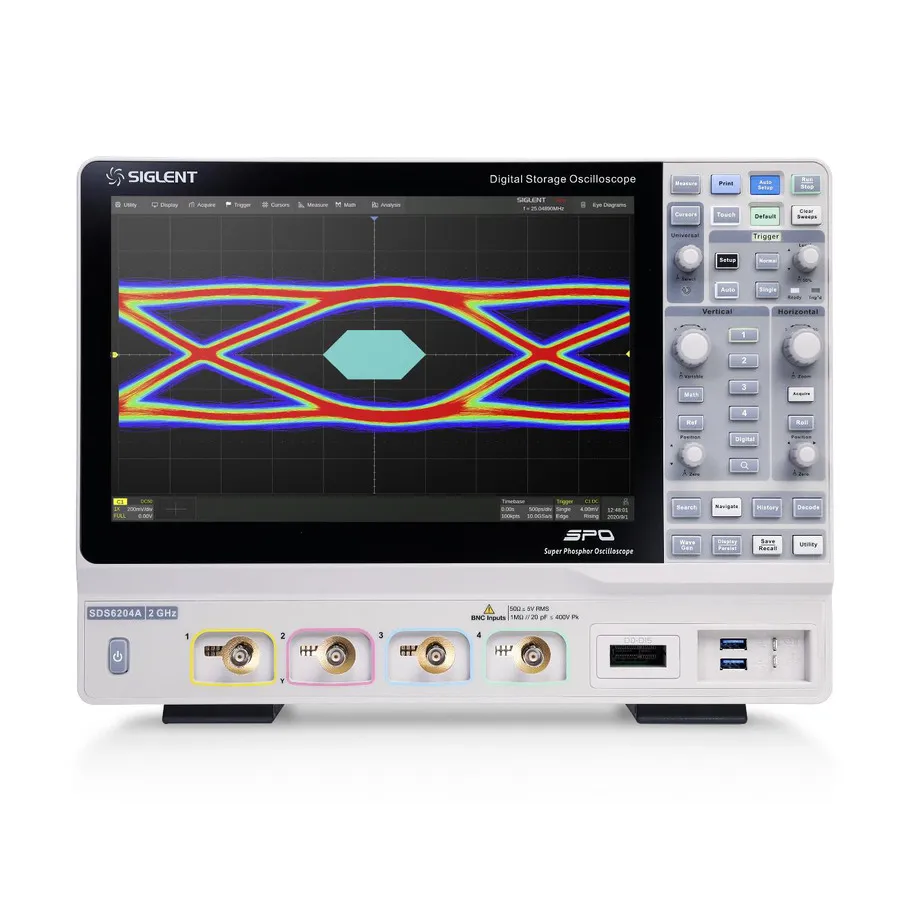

Siglent SDS6204A Digitales Oszilloskop
Siglent SDS6204A Digital Oscilloscope
Das Siglent SDS6204A ist ein 4-Kanal-Digitales Oszilloskop mit 2GHz Bandbreite, 5 GSa/s Abtastrate, 12,1-Zoll kapazitivem Touchscreen und umfassender Serieller Bus-Triggerung.
Produktdetails
| Modell | SDS6204A |
| Hersteller | Siglent |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Siglent SDS6204A ist ein 4-Kanal-Digitales Oszilloskop mit 2GHz Bandbreite mit großem 12,1-Zoll kapazitivem Touchscreen mit 1280×800 Auflösung. Konzipiert für präzise Signalanalyse und Debugging, verbindet es Hochleistungs-Bandbreite mit intuitive Multi-Touch-Schnittstelle, was komplexe Messungen und Analysen für Ingenieure und Techniker zugänglicher macht.
Mit 5 GSa/s Abtastrate (10 GSa/s ESR), 500 Mpts Datensatzlänge und Wellenform-Erfassungsraten bis zu 170.000 Wellenformen pro Sekunde im Normalmodus (750.000 wfm/s im Sequenzmodus), liefert dieses Oszilloskop außergewöhnliche Leistung für anspruchsvolle Test- und Messereihen.
Wichtige Funktionen
- 4 analoge Kanäle mit bis zu 2 GHz Bandbreite und 5 GSa/s (10 GSa/s ESR) Abtastrate pro Kanal
- Großer 12,1-Zoll kapazitiver Touchscreen mit 1280×800 Auflösung und Multi-Touch-Gesten-Unterstützung
- Niedriges Hintergrundrauschen mit 0,5 mV/div bis 10 V/div vertikale Empfindlichkeit
- SPO-Technologie mit 256-stufiger Intensitätsabstufung und Farbtemperatur-Anzeigemodi
- Intelligente Triggermodi: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay und Video (HDTV)
- Serieller Bus-Triggering und Dekodierung für I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT und Manchester
- History Wellenform Aufzeichnung bis zu 80.000 Bilder mit Search und Navigate Funktionen
- 50+ automatische Messungen mit Statistiken, Histogramm, Trend-Analyse und Gating-Fähigkeiten
- 4 Math Spuren mit 8 Mpts FFT, Formelbearbeiter und Bode-Plot Analyse
- 25 MHz Funktionsgenerator mit vordefinierten Wellenformen
- Optional 16 digitale Kanäle für Mixed-Signal-Analyse
- Schnittstellen: USB Host/Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), micro SD Karte, HDMI, Pass/Fail und Trigger Out
Anwendungen
- Komplexes Schalt-Debugging mit Touchscreen-Schnittstelle vereinfacht Bedienung
- Serielles Protokoll-Analyse und eingebettete Systeme Testen
- Power Delivery Network und Stromversorgung Analyse
- RF und Mikrowellen Signal-Charakterisierung
- Bildungs-Demonstrationen mit intuitiven Multi-Touch-Schnittstelle
- Fertigungsqualitätskontrolle und Produktions-Testen
Technische Daten
| Bandwidth | 2 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 5 GS/s |
| Memory | 500 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 12.1 TFT LCD Capacitive Color Touch |
| Series | SDS6000A Series |
Angebot anfragen
