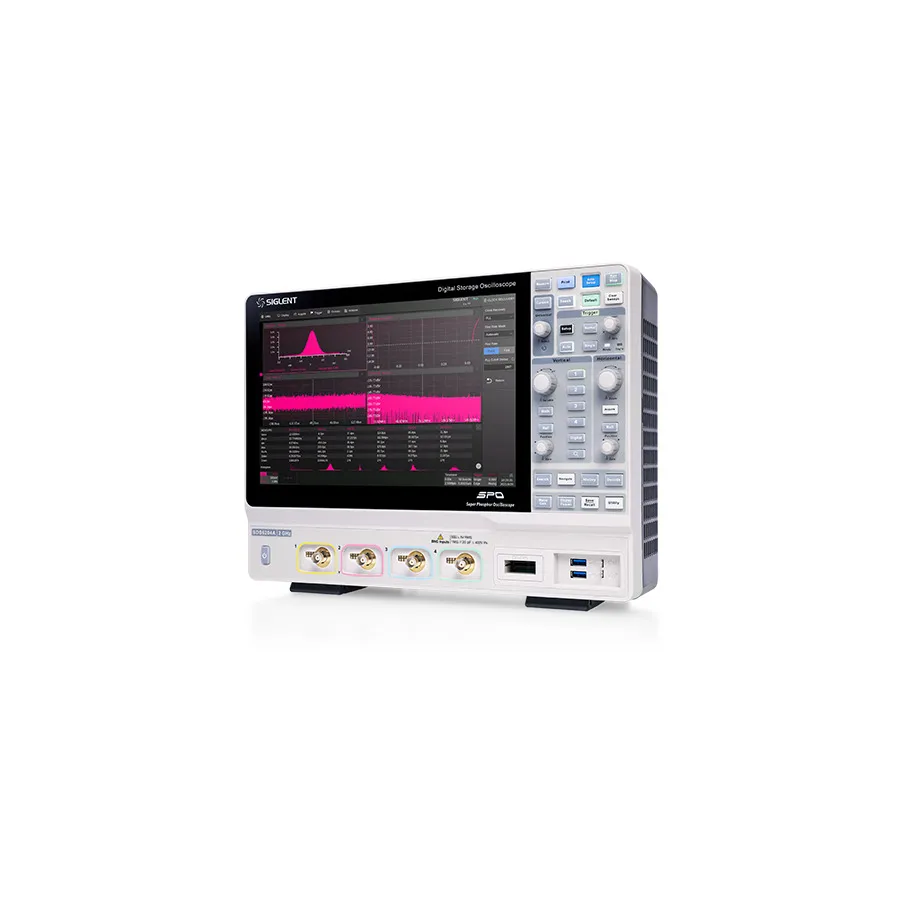

Siglent SDS6104A Digitales Speicheroszilloskop

Übersicht

Das Siglent SDS6104A ist ein 4-Kanal-Digitales Speicheroszilloskop der SDS6000A Serie mit großem 12,1 Zoll kapazitivem Touchscreen mit Multi-Touch-Gesten-Unterstützung für intuitive Bedienung. Mit 5 GSa/s Abtastrate, 500 Mpts Datensatzlänge und erweiterten Messfähigkeiten bietet es Hochleistungs-Signalanalyse für anspruchsvolle Anwendungen.

Wichtige Funktionen

• 4 analoge Kanäle mit 1GHz Bandbreite und 5 GSa/s Abtastrate (10 GSa/s ESR) pro Kanal
• Niedriges Hintergrundrauschen mit vertikalen Skalierungen von 0,5 mV/div bis 10 V/div
• Großer 12,1 Zoll kapazitiver Touchscreen (1280 x 800 Auflösung) mit Multi-Touch-Gesten
• SPO-Technologie mit bis zu 170.000 Wellenformen/s Erfassung (Normalmodus) und 750.000 wfm/s (Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• 500 Mpts Gesamtdatensatzlänge
• Intelligente Triggermodi: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und Video (HDTV)
• Serieller Bus-Triggering und Dekodierung: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
• Segmentierte Erfassung (Sequence) Modus mit bis zu 80.000 Segmenten
• History Wellenform Aufzeichnung bis zu 80.000 Bilder
• Über 50 automatische Messungen mit Histogramm, Track, Trend und Gating-Analyse
• 4 Math Spuren mit 8 Mpts FFT und Formelbearbeiter-Unterstützung
• Erweiterte Analyse: Search, Navigate, Digitales Voltmeter, Counter, Wellenform Histogramm, Bode Plot, Power-Analyse, Eye/Jitter Analyse
• Hardware-basierte Mittelung und Hochauflösungsmodi
• Mask Test mit benutzerdefinierten Masken-Editor
• Optional 16 digitale Kanäle für Mixed-Signal-Analyse
• 25 MHz Funktionsgenerator mit vordefinierten Wellenformen
• Schnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), micro SD, Pass/Fail, Trigger Out, HDMI
• Integrierter Webserver und SCPI-Unterstützung für Fernsteuerung via Webbrowser; externe Maus und Tastatur Unterstützung

Anwendungen

• Hochgeschwindigkeits-Elektronik-Design und Verifizierung
• Serielles Protokoll-Debugging und -analyse
• Stromversorgung und Signal Integrity Tests
• Bildungs- und Schulungsanwendungen
• Automatisierte Testsysteme via SCPI
• Feldservice und Fehlersuche
