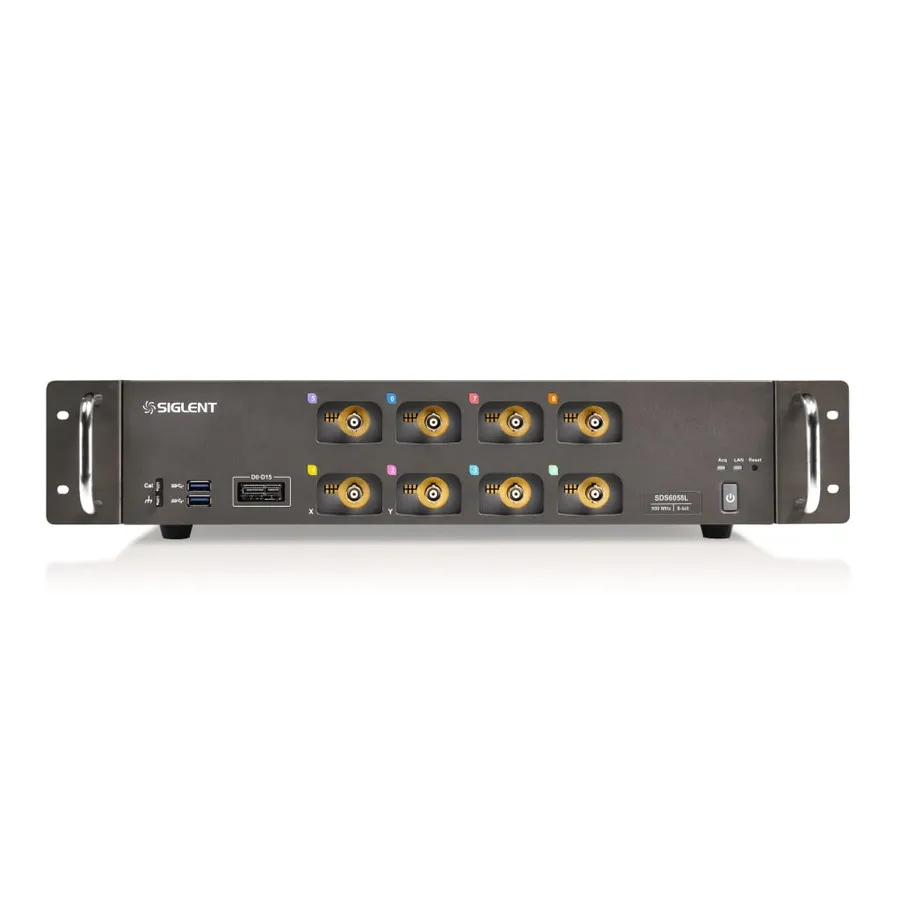

Siglent SDS6058L Digitales Speicheroszilloskop

Übersicht

Das Siglent SDS6058L ist ein 8-Kanal-Digitales Speicheroszilloskop der SDS6000L Low-Profile-Serie, konzipiert für Anwendungen, die simultane Erfassung mehrerer Signale erfordern. Mit 500MHz Bandbreite, 5 GSa/s Abtastrate und 500 Mpts Datensatzlänge bietet es detaillierte Multi-Signal-Analyse in kompaktem Gehäuse.

Wichtige Funktionen

• 8 analoge Kanäle plus 1 externer Triggereingang, erweiterbar zu Multi-Unit 512-Kanal-Systemen
• 500MHz Bandbreite mit 5 GSa/s Abtastrate (10 GSa/s ESR) pro Kanal
• Niedriges Hintergrundrauschen mit vertikalen Skalierungen von 0,5 mV/div bis 10 V/div
• SPO-Technologie mit bis zu 170.000 Wellenformen/s Erfassung (Normalmodus) und 750.000 wfm/s (Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• 500 Mpts Gesamtdatensatzlänge
• Intelligente Triggermodi: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und Video (HDTV)
• Serieller Bus-Triggering und Dekodierung: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
• Segmentierte Erfassung (Sequence) Modus mit bis zu 80.000 Segmenten und minimaler Totzeit
• History Wellenform Aufzeichnung bis zu 80.000 Bilder
• Über 50 automatische Messungen mit Histogramm, Track, Trend und Gating-Analyse
• 4 Math Spuren mit 8 Mpts FFT und Formelbearbeiter-Unterstützung
• Erweiterte Analyse: Search, Navigate, Digitales Voltmeter, Counter, Wellenform Histogramm, Power-Analyse, Eye/Jitter Analyse
• Optional 16 digitale Kanäle für Mixed-Signal-Analyse
• 25 MHz Funktionsgenerator mit mehreren vordefinierten Wellenformen
• Schnittstellen: 4x USB Host, USB Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket), micro SD, Pass/Fail, Trigger Out, HDMI, 10MHz In/Out
• Integrierter Webserver und SCPI-Unterstützung für Fernsteuerung und automatisierte Tests

Anwendungen

• Multi-Kanal-Signalüberwachung und -analyse
• Komplexes Schalt-Debugging mit simultanem Kanal-Erfassungs
• Serielles Protokoll-Debugging über mehrere Signalleitungen
• Stromversorgung und Signal Integrity Tests
• Automatisierte Testsysteme via SCPI
• Multi-Unit Hochgeschwindigkeits-Erfassungssysteme
