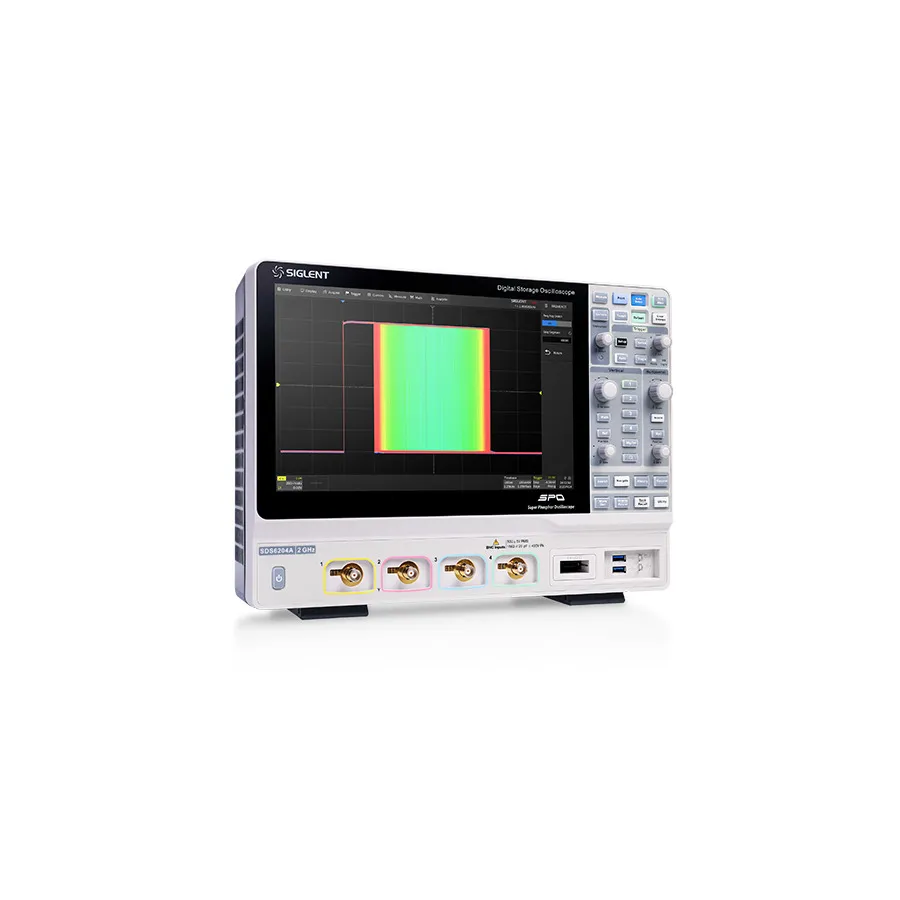

Siglent SDS6054A Digitales Oszilloskop

Übersicht

Siglent SDS6054A ist ein digitales 4-Kanal-Oszilloskop mit 500-MHz-Bandbreite und 5-GS/s-Abtastrate (10-GS/s ESR auf jedem Kanal). Es verfügt über einen großen 12,1"-kapazitiven Touchscreen mit 1280x800 Auflösung, der Multi-Touch-Gesten unterstützt. Mit bis zu 500-Mpts Speichertiefe pro Kanal und Wellenform-Erfassungsraten bis 170.000 Wfm/s (750.000 im Sequence-Modus) bietet SDS6054A umfassende Signalanalysefunktionen für diverse Anwendungen.

Wichtigste Merkmale

• 4 analoge Kanäle mit 500-MHz-Bandbreite
• Abtastrate: 5-GS/s (10-GS/s ESR) auf jedem Kanal
• 500-Mpts Aufzeichnungslänge pro Kanal
• 170.000 Wellenformen/s Erfassungsrate (750.000 im Sequence-Modus)
• 12,1"-kapazitiver Touchscreen mit 1280x800 Auflösung
• SPO-Technologie (Siglent Performance Optimization)
• 256-Ebenen-Intensitätsverlauf und Farbtemperatur-Anzeigemodi
• 16 optionale digitale Kanäle
• Fortschrittliche Auslöser: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video
• Serialbus-Auslösung und -Decodierung: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL STD 1553B, SENT, Manchester
• Segmentierte Erfassung (Sequence) mit bis zu 80.000 Segmenten
• Verlauf-Wellenformaufzeichnung: bis zu 80.000 Frames
• 50+ automatische Messungen mit Statistiken
• 4 mathematische Spuren mit 8-Mpts FFT
• Suche, Navigation, Wellenform-Histogramm, Bode-Diagramm, Leistungsanalyse, Auge-/Jitter-Analyse
• Hardware-basierte Durchschnitts- und Hi-Res-Modi
• Maskentests mit Custom-Masken-Editor
• 25-MHz-Funktions-/Arbiträre-Wellenform-Generator
• Eingebauter Web-Server für remote LAN-Steuerung
• SCPI-Remote-Steuerungsunterstützung

Anwendungen

• Allgemeine Signalmessung und -analyse
• Mixed-Signal-Tests mit Unterstützung für digitale Kanäle
• Stromversorgungs- und Leistungsgeräte-Charakterisierung
• Serialprotokoll-Debugging und -Validierung
• Hochgeschwindigkeits-Digitalsignalanalyse
• Luft- und Raumfahrt- und Avioniksystem-Tests
