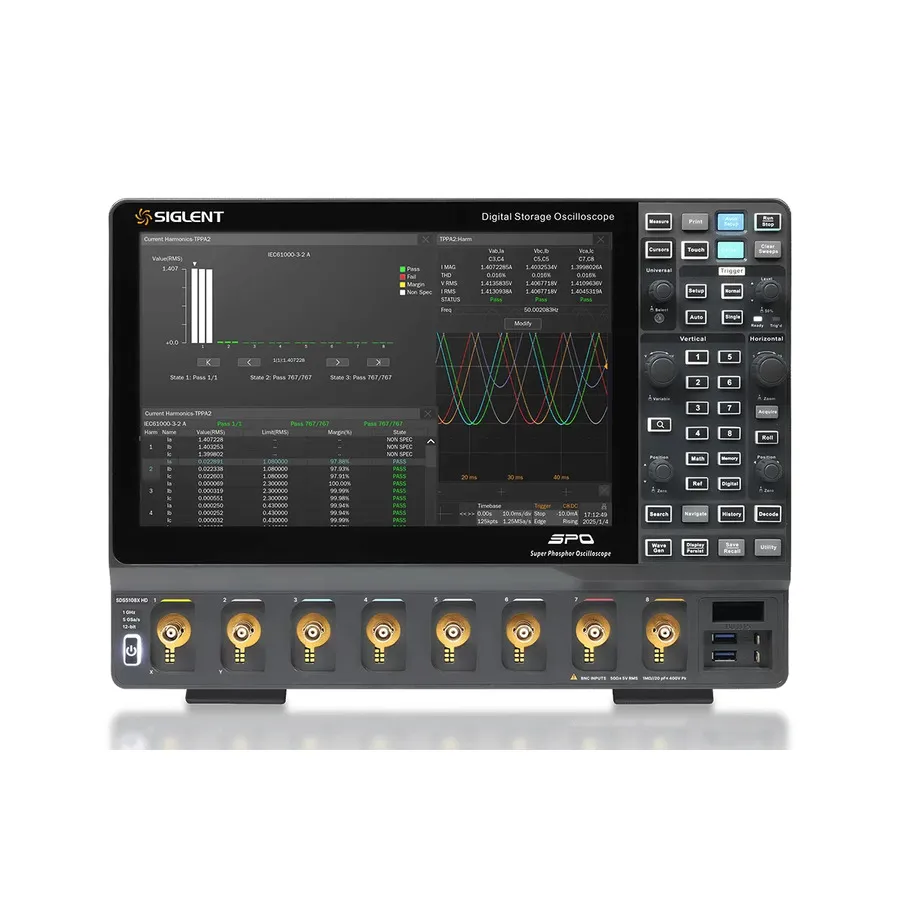

Siglent SDS5108X HD 8-Kanal-Digital-Oszilloskop

Übersicht

Siglent SDS5108X HD ist ein Benchtop Digital-Oszilloskop mit hochauflösendem 12-Bit ADC und 8 analogen Kanälen mit 1 GHz Bandbreite. Mit 5 GSa/s Abtastrate und bis zu 2,5 Gpts Speichertiefe bietet es außergewöhnliche Signalklarheit. Das 12,1-Zoll Kapazitiv-Touchscreen, Multi-Fenster-Anzeige und umfassende Software-Tools machen es ideal für komplexe Messvorgänge in Labor- und Industrieumgebungen.

Wichtige Merkmale

• 8 analoge Kanäle mit 1 GHz Bandbreite und 5 GSa/s maximale Abtastrate
• 12-Bit ADC Auflösung mit bis zu 2,5 Gpts Speichertiefe pro Kanal
• 12,1-Zoll Kapazitiv-Touchscreen-Anzeige (1280x800 Auflösung)
• Wellenform-Erfassungsrate bis zu 160.000 wfm/s im Normalmodus und 650.000 wfm/s im Sequenzmodus
• Niedriges Rauschfloor von 140 μVrms bei 1 GHz Bandbreite (typisch)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Erweiterte Auslösung: Flanke, Steigung, Puls, Fenster, Muster und Video (HDTV) Modi
• Serielle Bus-Dekodierung für I2C, SPI, UART, CAN, LIN (Standard) und CAN FD, FlexRay, I2S, MIL-STD-1553B (optional)
• Geschichtsspeicher mit bis zu 170.000 Wellenform-Frames
• 60+ automatische Messungen mit Histogramm und statistischer Analyse
• 8 Math-Spuren mit FFT, Filterung, Integration, Differenzierung und benutzerdefinierten Formeln
• Segmentierter Erfassungsmodus zum Erfassen mehrerer Ereignisse mit minimalem Totzeit
• Reichhaltige Analyse-Tools: Suche, Navigation, Bode-Plot, Stromanalyse, Maskentests
• Optionale MSO (16 digitale Kanäle bei 1,25 GSa/s max) und AWG Fähigkeiten
• Umfangreiche Konnektivität: USB 3.0/2.0, 1000M LAN, HDMI, USBTMC, externer Trigger, 10 MHz Ein/Aus
• Integrierter Webserver für Fernsteuerung und SCPI-Befehle-Unterstützung

Anwendungen

• Allgemeine Signalanalyse und Schaltungs-Debugging
• Breitbandige Halbleiter-Tests (SiC und GaN Geräte)
• Leistungselektronik- und Stromqualitäts-Analyse
• Serielle Protokoll-Debugging und Verifizierung
• Signalintegrität und Transient-Analyse
• Forschungs- und Bildungsanwendungen

Enthaltenes Zubehör

• 8 passive Sonden (1 pro Kanal)
• USB-Kabel
• Schnellstart-Anleitung
• Kalibrierzertifikat
• Kabellose Maus
• Stromkabel
