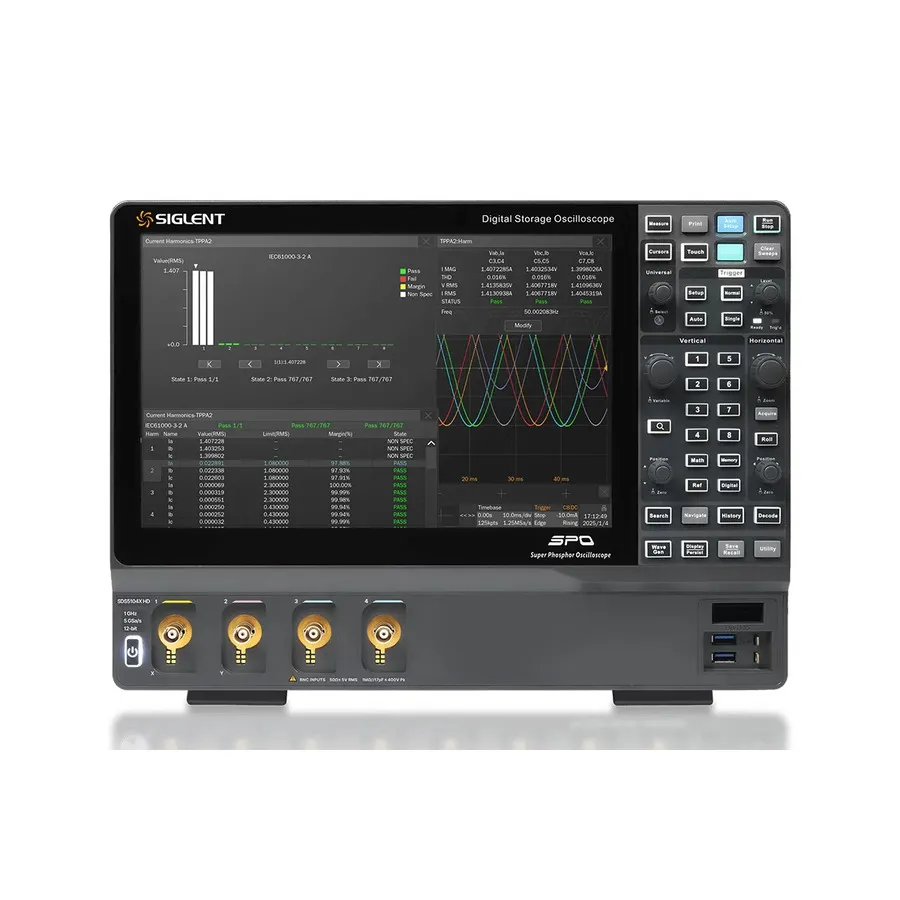

Siglent SDS5104X HD Digitales Oszilloskop

Übersicht

Das Siglent SDS5104X HD ist ein 12-Bit-hochauflösendes, 4-Kanal-Digitales Speicheroszilloskop, das für präzise Signalanalyse entwickelt wurde. Mit 1 GHz Bandbreite, 5 GSa/s Abtastrate und bis zu 2,5 Gpts Speichertiefe liefert es außergewöhnliche Signalklarheit. Der 12,1-Zoll-HD-Kapazitiven Touchscreen und die erweiterte Analysesoftware machen es ideal für komplexe Messarbeitsabläufe in Forschungs-, Design- und Verifikationsanwendungen.

Wichtigste Merkmale

• 1 GHz Bandbreite mit bis zu 5 GSa/s Echtzeit-Abtastrate
• 12-Bit-ADC (Analog-Digital-Umwandler) für hochauflösende Messung
• 4 analoge Kanäle plus 1 externer Trigger-Eingang
• Bis zu 2,5 Gpts Wellenformenspeicher pro Kanal
• 160.000 Wellenformerfassungen pro Sekunde (650.000 im Sequenzmodus)
• Niedriger Rauschboden: 140 μVrms @ 1 GHz Bandbreite
• 12,1-Zoll-HD-Kapazitiver Touchscreen mit Multi-Fenster-Display
• Über 60 Parametermessungen mit Statistik, Histogramm und Trend-Analyse
• Serienbus-Triggering und Decoding: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429
• Erweiterte Auslösung: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth Edge, Setup/Hold, Delay, Video
• 8 Mathematik-Spuren mit FFT, Filterung und benutzerdefinierten Formeln
• Konnektivität: USB 3.0 Host, USB Device, Gigabit LAN, HDMI, externer Trigger, 10 MHz Referenz
• WebServer-Fernsteuerung und SCPI-Befehls-Unterstützung

Anwendungen

• Erweiterte Signalanalyse und Charakterisierung
• Stromversorgung und Leistungselektronik-Tests
• Serienprotokolls-Analyse und Debugging von Embedded Systems
• Halbleiter-Tests (SiC, GaN) mit schneller Anstiegszeit-Erfassung
• Drei-Phasen-Leistungsmessung und Analyse
• Forschungs- und Bildungsanwendungen

Im Lieferumfang enthaltenes Zubehör

• 1 passive Sonde pro Kanal (4 insgesamt)
• USB-Kabel
• Kabelloses Maus
• Schnellstartanleitung
• Kalibrierungszertifikat
• Stromkabel
