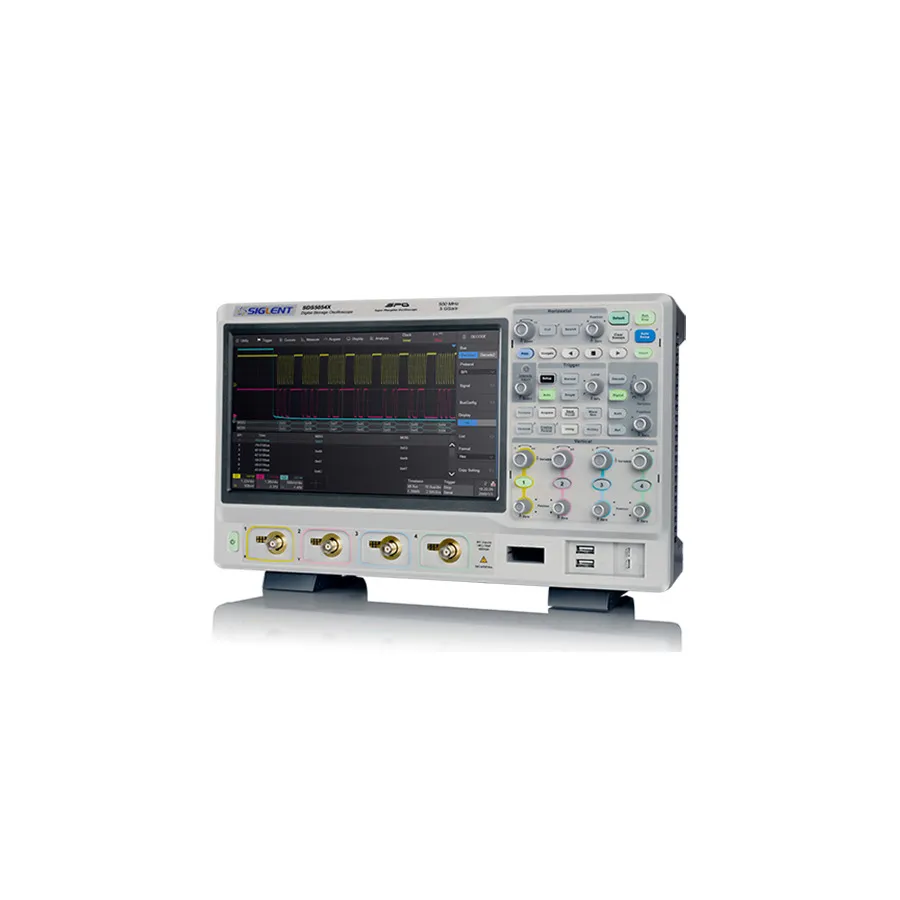

Siglent SDS5104X Digitales Oszilloskop
Siglent SDS5104X Digital Oscilloscope
Angebot anfragen
Das Siglent SDS5104X bietet 1 GHz Bandbreite, 5 GSa/s Abtastung und 10,1-Zoll-Touchscreen für erweiterte Wellenformanalyse mit Multi-Protokoll-Seriendecodierung.
Produktdetails
| Modell | SDS5104X |
| Hersteller | Siglent |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Siglent SDS5104X ist ein 1 GHz, 4-Kanal-Digitales Speicheroszilloskop mit 5 GSa/s Abtastrate und erweiterten Signalanalysefunktionen. Mit einem 10,1-Zoll-Kapazitiven Touchscreen kombiniert es professionell-grade Messwerkzeuge mit benutzerfreundlicher Bedienung, die für Elektroniktests, Schaltungsanalyse und Signal-Debugging geeignet ist.
Wichtigste Merkmale
- 1 GHz Bandbreite mit 5 GSa/s Echtzeit-Abtastrate
- 4 analoge Kanäle plus 1 externer Trigger-Eingang
- 250 Mpts Speicher pro Kanal für erweiterte Wellenformerfassung
- 10,1-Zoll-Kapazitiver Touchscreen mit Multi-Touch-Gestenerkennung
- Serienbus-Triggering und Decoding: I2C, SPI, UART, CAN, LIN, CAN FD, Flexray, I2S, MIL-STD-1553B
- 110.000 Wellenformerfassungen pro Sekunde (500.000 im Sequenzmodus)
- Über 55 Parametermessungen mit erweiterte statistische Analyse
- 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
- Konnektivität: USB Host/Device, LAN, VGA-Ausgang, 10 MHz Referenz Ein/Aus
Anwendungen
- Digitale Schaltung-Debugging und Verifikation
- Serienprotokolls-Analyse und Fehlerbehebung
- Stromversorgung und Signalintegritätstests
- Embedded Systems Entwicklung
- Bildungs- und Forschungsanwendungen
Im Lieferumfang enthaltenes Zubehör
- 1 passive Sonde pro Kanal (4 insgesamt)
- USB-Kabel
- Stromkabel
Technische Daten
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 5 GS/s |
| Memory | 250 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 10.1 TFT LCD Capacitive Color Touch |
| Series | SDS5000X Series |
