Siglent SDS5058X HD Digitales Oszilloskop

Übersicht

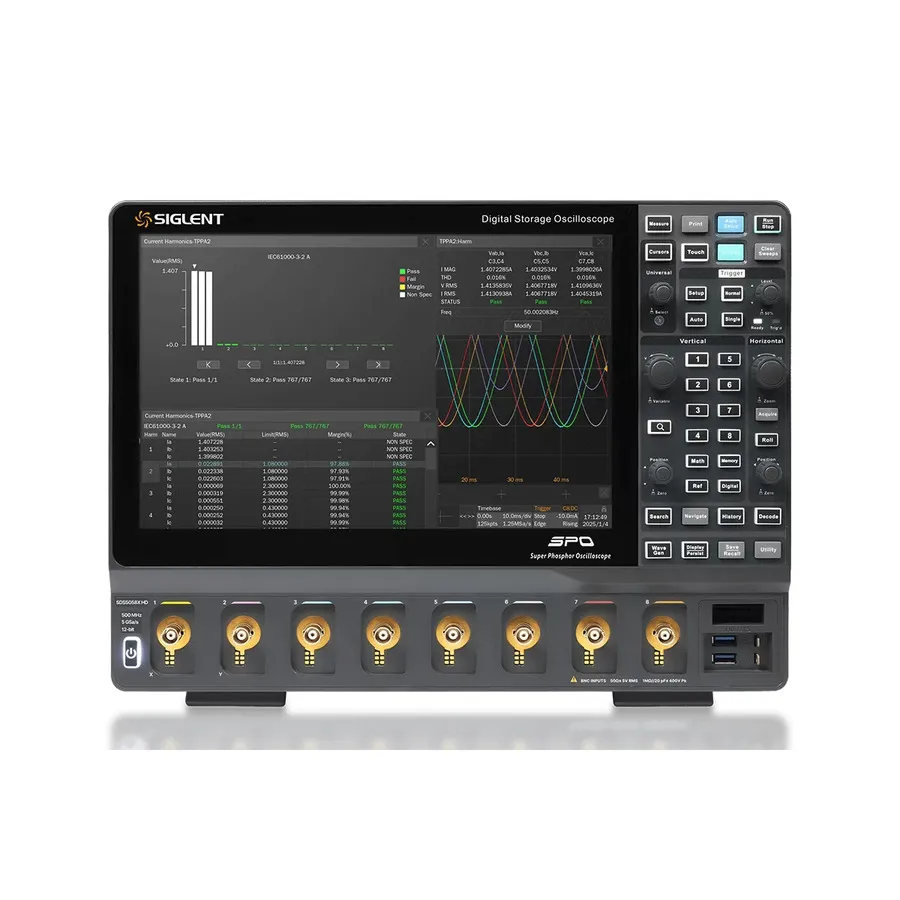

Das Siglent SDS5058X HD ist ein tragbares Digitales Oszilloskop mit 8 analogen Kanälen, 500 MHz Bandbreite und einem hochauflösenden 12,1-Zoll-Kapazitiven Touchscreen. Mit 12-Bit-ADC-Auflösung, 5 GSa/s Echtzeit-Abtastung und 2,5 Gpts Speichertiefe liefert es überlegene Signalklarheit für komplexe Mess- und Analyseanwendungen. Die intuitive Benutzeroberfläche mit Maus- und Tastaturunterstützung macht erweiterte Tests zugänglich und effizient.

Wichtigste Merkmale

• 500 MHz Bandbreite mit maximal 5 GSa/s Abtastrate (2,5 GSa/s Nicht-Interleaving)
• 8 analoge Kanäle plus externer Trigger-Eingang mit optionalen 16 Digitalkanälen (SPL2016 Sonde)
• 12-Bit-ADC-Auflösung für außergewöhnliche Signaldetails
• Bis zu 2,5 Gpts Datensatzlänge pro Kanal
• Hochauflösender 12,1-Zoll-Kapazitiver Touchscreen mit Maus- und Tastaturunterstützung
• Wellenformerfassungsrate bis zu 160.000 Wfm/s (650.000 Wfm/s im Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Segmentierter Erfassungsmodus für mehrere ausgelöste Ereignisse
• Erweiterte Auslösung: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video
• Serienbus-Decoding: I2C, SPI, UART, CAN, LIN (Standard); CAN FD, FlexRay, I2S, MIL-STD 1553B, SENT, Manchester, ARINC429 (optional)
• Wellenformenverlauf-Aufzeichnung mit bis zu 170.000 Bildern
• Über 60 automatische Messungen mit Statistik, Histogramm, Trend und Gating Analyse
• 8 Mathematik-Spuren mit 8 Mpts FFT, Filterung, Integration, Differenzierung und Formel-Editor
• Leistungsanalyse- und 3-Phasen-Messfunktionen (optional PA3 Modul)
• Bode-Diagramm, Maskentests und Double Pulse Analyse
• Konnektivität: USB 3.0 Host, USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, 10 MHz Ein/Aus

Anwendungen

• Multi-Kanal-Signalmessung und Fehlerbehebung
• Serienprotokolls-Decoding und Tests von Embedded Systems
• Leistungselektronik- und Schaltkreis-Charakterisierung
• Halbleiter-Tests (SiC, GaN)
• Allgemeine Bank-Tests und Entwicklung

Im Lieferumfang enthaltenes Zubehör

• 8× Passive Sonden (500 MHz)
• USB-Kabel
• Schnellstartanleitung
• Kabelloses Maus
• Kalibrierungszertifikat
• Stromkabel
