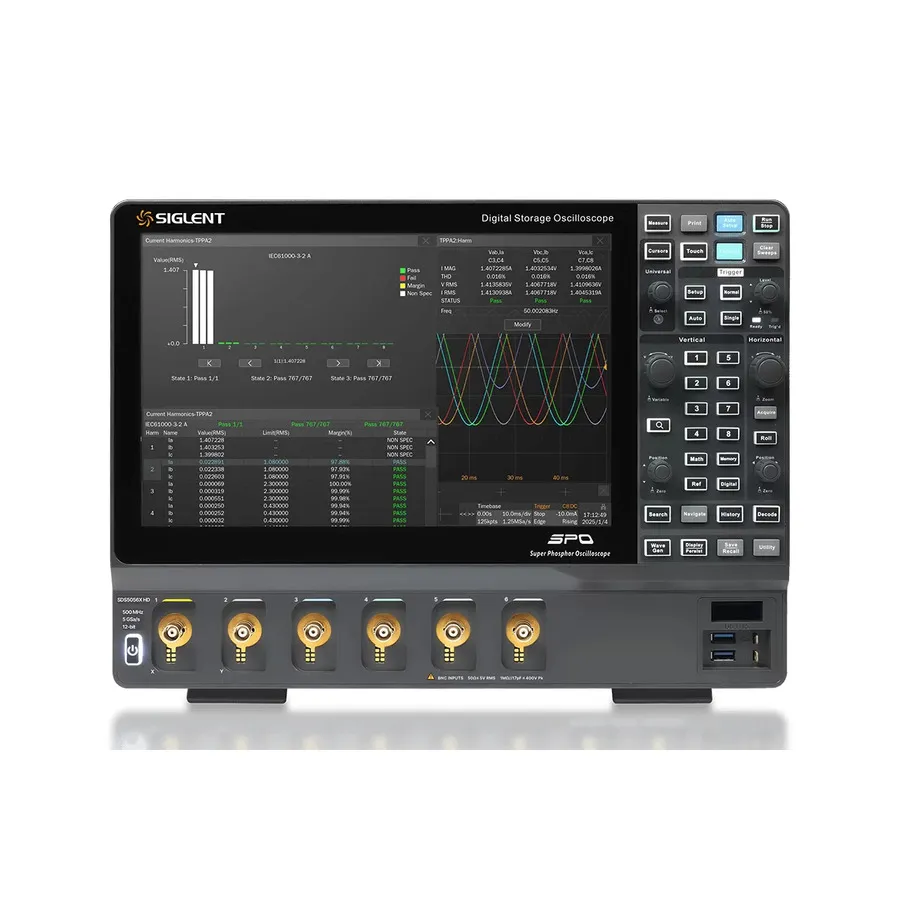

Siglent SDS5056X HD Digitales Oszilloskop

Übersicht

Das Siglent SDS5056X HD ist ein 12-Bit-hochauflösendes, 6-Kanal-Digitales Speicheroszilloskop mit 500 MHz Bandbreite und 5 GSa/s Echtzeit-Abtastrate mit bis zu 2,5 Gpts Speichertiefe pro Kanal. Das Oszilloskop kombiniert fortschrittliche Signalverarbeitung mit einem benutzerfreundlichen 12,1-Zoll-HD-Kapazitiven Touchscreen (1280×800 Auflösung) und umfassenden Analysewerkzeugen für komplexe Multi-Kanal-Signalanalyse und Verifikation.

Wichtigste Merkmale

• 12-Bit-ADC für verbesserte vertikale Auflösung und reduziertes Rauschboden (140 μVrms @ 1 GHz Bandbreite typisch)
• 500 MHz Bandbreite, 6 analoge Kanäle + externer Trigger, 5 GSa/s Abtastrate
• Bis zu 2,5 Gpts Wellenformenspeichertiefe
• Wellenformerfassungsrate: 160.000 Wfm/s (Normalmodus), 650.000 Wfm/s (Sequenzmodus)
• HD-Kapazitiver Touchscreen (1280×800) mit Multi-Fenster-Display und Multi-Touch-Gestenerkennung
• Erweiterte Auslösung: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und Video Trigger mit Zone Trigger Funktion
• Serienbus-Triggering und Decoding: I2C, SPI, UART, CAN, LIN (Standard); CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 (optional)
• Über 60 automatische Messungen mit Statistik, Histogramm, Track, Trend und Gating Funktionen
• Leistungsanalyse und Drei-Phasen-Leistungsmessung für AC-Schaltungstests (optional)
• Bode-Diagramm-Analyse und Maskentestfunktionen
• Segmentierter Erfassungsmodus mit bis zu 170.000 Segmenten
• Wellenformenverlauf-Aufzeichnung von bis zu 170.000 Bildern
• Konnektivität: USB 3.0 Host/Device, 1000M LAN, HDMI, externer Trigger, 10 MHz I/O, zusätzliche Ausgänge
• Webserver für Fernsteuerung über PC oder mobile Geräte

Anwendungen

• Multi-Kanal-Systemtests und Verifikation
• Drei-Phasen-Leistungsanalyse und Tests
• Halbleiter-Charakterisierung und Validierung (SiC, GaN)
• Serielle Kommunikationsprotokolls-Analyse über mehrere Kanäle
• Komplexe Signalintegritätsanalyse und Zeitmessungen
• Forschung, Entwicklung und Zertifizierungstests

Im Lieferumfang enthaltenes Zubehör

• Passive Sonde - 1 pro Kanal (6 insgesamt)
• USB-Kabel
• Kabelloses Maus
• Stromkabel
• Schnellstartanleitung
• Kalibrierungszertifikat
