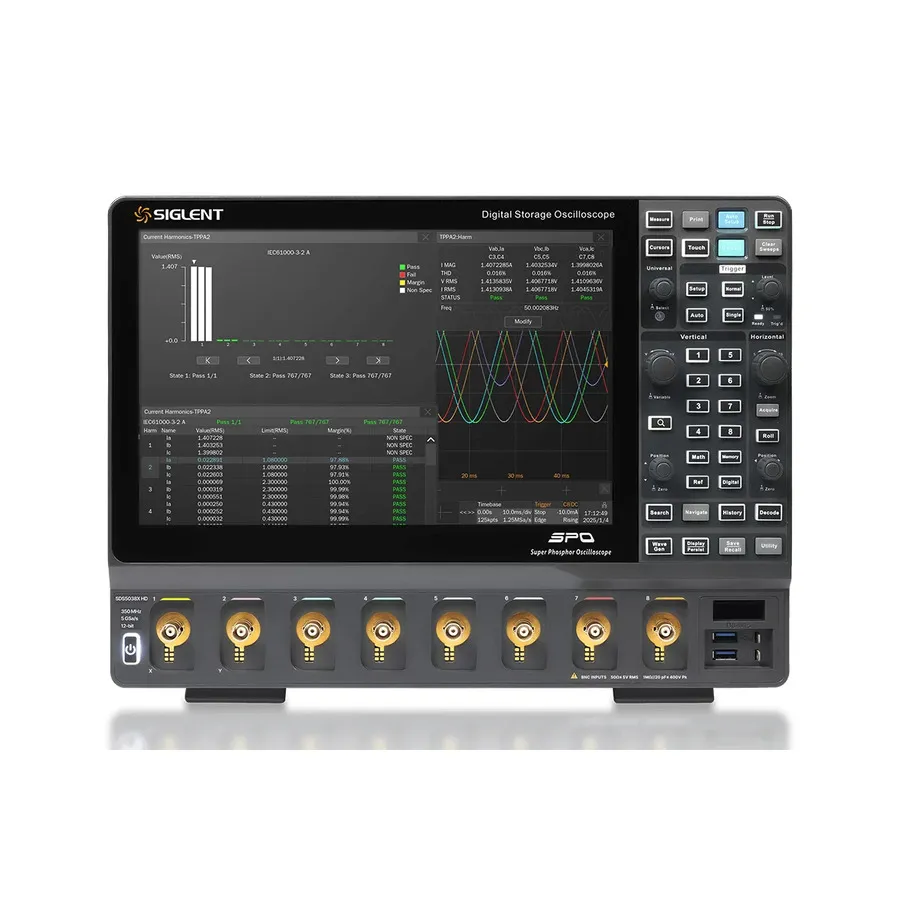

Siglent SDS5038X HD Digitales Oszilloskop

Übersicht

Das Siglent SDS5038X HD ist ein Tischgerät-Digitalspeicher-Oszilloskop mit 8 analogen Kanälen, 360 MHz Bandbreite und einem 12,1-Zoll-Kapazitiv-Touchscreen für intuitive Bedienung. Mit 12-Bit ADC-Auflösung und bis zu 2,5 Gpts Speicher pro Kanal liefert es außergewöhnliche Signalklarheit. Das Gerät bietet umfangreiche Analyse-Fähigkeiten wie Serien-Protokoll-Dekodierung, Leistungsanalyse, Dreiphasen-Messung, Bode-Diagramm-Generierung und Masken-Tests, was es ideal für komplexe Signalcharakterisierung macht.

Hauptmerkmale

• 8 analoge Kanäle mit 360 MHz Bandbreite
• 5 GSa/s maximale Abtastrate (1,25 GSa/s digitale Kanäle)
• 12-Bit ADC für hochauflösende Messungen
• Bis zu 2,5 Gpts Wellenform-Speicher pro Kanal
• Wellenformerfassungsrate bis zu 650.000 Wfm/s im Sequenzmodus
• 12,1-Zoll-Kapazitiv-Touchscreen mit 1280×800 Auflösung
• Niedriger Rauschgrund: 140 μVrms @ 1 GHz Bandbreite (typisch)
• 256-Stufen-Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• Optionale 16-Kanal-Digitaleingang (max 1,25 GSa/s)
• Serien-Bus-Auslösung und Dekodierung für I2C, SPI, UART, CAN, LIN (mit optional CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429)
• Wellenformverlaufs-Aufzeichnung bis zu 170.000 Bilder
• Segmentierte Erfassungsmodus für effiziente Ereigniserfassung
• Leistungsanalyse und Dreiphasen-Messung (optional)
• Eingebauter Webserver mit LAN-Steuerung und SCPI-Unterstützung

Anwendungen

• Elektronik-Konstruktion, Debugging und Verifikation
• Leistungsqualität und Dreiphasen-Signalanalyse
• Signalintegritäts-Prüfung und Charakterisierung
• Prüfung von Breitspalt-Halbleitern (SiC/GaN)
• Serien-Protokoll-Analyse und Fehlersuche
• Forschung und Bildung

Zubehör inbegriffen

• Passive Sonde (1 pro Kanal)
• USB-Kabel
• Kabellose Maus
• Stromkabel
• Kalibrierzertifikat
• Schnellstart-Anleitung
