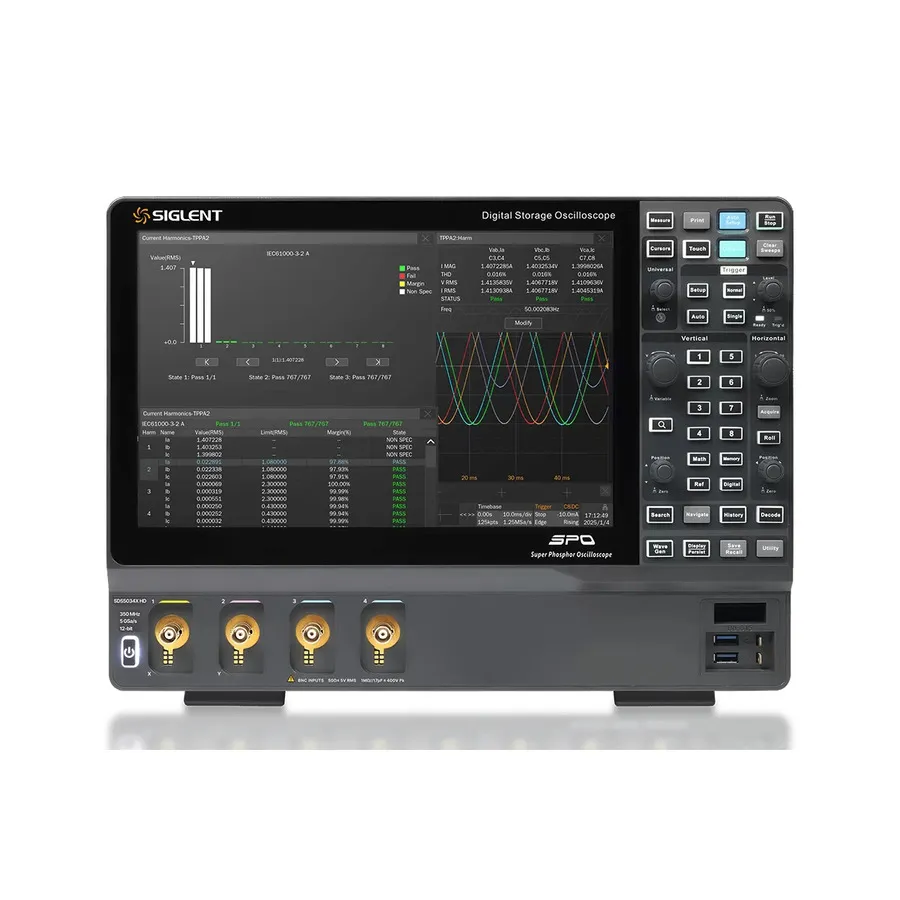

Siglent SDS5034X HD Digitales Oszilloskop

Übersicht

Das Siglent SDS5034X HD ist ein 12-Bit, 4-Kanal High-Resolution-Digitalspeicher-Oszilloskop, das für fortgeschrittene Signalanalyse konzipiert ist. Mit 350 MHz Bandbreite und 5 GSa/s Abtastrate mit bis zu 2,5 Gpts Speichertiefe gewährleistet es außergewöhnliche Signalklarheit und Detail. Der HD 1280×800 Kapazitiv-Touchscreen, Multi-Fenster-Anzeige-Fähigkeit und responsives Frontpanel vereinfachen komplexe Messabläufe in Laborumgebungen.

Hauptmerkmale

• 12-Bit ADC (Analog-Digital-Konverter) für überlegene Auflösung und niedrige Rauschgrenzfläche (140 μVrms @ 1 GHz typisch)
• 350 MHz Bandbreite mit 4 analogen Kanälen plus externem Trigger
• 5 GSa/s Echtzeit-Abtastung mit 2,5 Gpts maximale Wellenformlänge pro Kanal
• 160.000 Wellenformen/s Erfassungsrate im normalen Modus (650.000 Wfm/s im Sequenzmodus)
• Intelligente Auslösung: Flanken-, Steigungen-, Impuls-, Fenster-, Runt-, Intervall-, Ausfall-, Muster-, qualifizierte, Nth-Flanken-, Setup/Hold-, Verzögerungs- und Video-Trigger mit Zonen-Trigger-Vereinfachung
• Serien-Bus-Auslösung und Dekodierung für I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429
• 60+ automatisierte Messungen mit Statistik-, Histogramm-, Trend- und Gating-Funktionen
• 8 mathematische Spuren mit 8 Mpts FFT, Filter, Arithmetik, Integration, Differenziation und Formel-Editor
• Wellenformverlaufs-Aufzeichnung mit bis zu 170.000 Bildern Kapazität
• Segmentierte Erfassungs-(Sequenz-)Modus zum Erfassen von qualifizierenden Ereignissen mit minimaler Totzeit
• Integrierte Tools: Leistungsanalyse, Dreiphasen-Leistungsmessung, Bode-Diagramm, Masken-Test, Zähler und Digital-Voltmeter
• Optionale 16 digitale Kanäle (SPL2016 Sonde) für Mixed-Signal-Analyse
• USB 3.0 Host/Device, 1000M LAN, HDMI und 10 MHz Referenz-Ein-/Ausgang Konnektivität
• Eingebauter Webserver für Fernsteuerung über LAN ohne Treiberinstallation

Anwendungen

• Prüfung von Breitspalt-Halbleitern (SiC, GaN) mit Pikosekunden-Anstiegszeit-Messung
• Leistungselektronik und Schaltüberganganalyse
• Analyse von Serienprotokolle und Embedded-System-Debugging
• Signalintegritätsbewertung und Schaltungsentwurf-Validierung
• Bildungslabor und Forschungseinrichtungen
• Automatisierte Testausrüstungssysteme mit Fernsteuerungsfähigkeit

Zubehör inbegriffen

• 1 passive Sonde pro Kanal (4 insgesamt)
• USB-Kabel
• Kabellose Maus
• Stromkabel
• Schnellstart-Anleitung
• Kalibrierzertifikat
