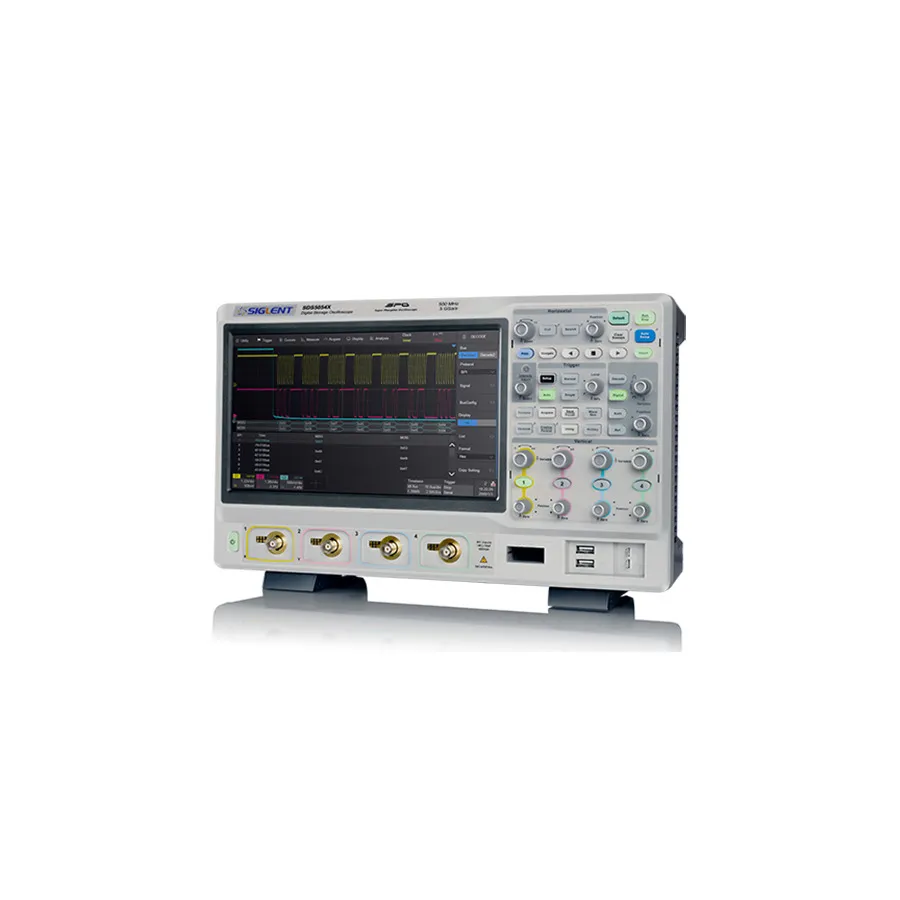

Siglent SDS5034X Digitales Oszilloskop

Übersicht

Das Siglent SDS5034X ist ein 4-Kanal-Digitalspeicher-Oszilloskop aus der SDS5000X Serie mit 350 MHz Bandbreite und 5 GSa/s Echtzeit-Abtastrate. Mit Siglents SPO (Super Phosphor Oscilloscope) Technologie bietet es eine 256-Stufen-Intensitätsabstufungs-Anzeige und einen großen 10,1-Zoll-Kapazitiv-Touchscreen für intuitive Bedienung. Das Gerät verfügt über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und niedrigem Jitter und unterstützt mehrere leistungsstarke Auslösemodi zur komplexen Signalerfassung und -analyse.

Hauptmerkmale

• 350 MHz Bandbreite mit 4 analogen Kanälen plus externem Trigger-Eingang
• 5 GSa/s Echtzeit-Abtastrate mit bis zu 250 Mpts Speicher pro Kanal
• 10,1-Zoll-Kapazitiv-Touchscreen (1024×600) mit Multi-Touch-Gesten-Unterstützung
• 110.000 Wellenformen/s normales Erfassungstempo (500.000 Wfm/s im Sequenzmodus)
• Serien-Bus-Auslösung und Dekodierung für I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B Protokolle
• Über 55 automatisierte Parametmessungen mit Histogramm-, Trend- und Statistik-Anzeige
• Wellenformverlaufs-Aufzeichnung mit Kapazität bis 170.000 Bilder
• Mehrere intelligente Trigger-Typen: Flanken-, Steigungen-, Impuls-, Fenster-, Runt-, Intervall-, Ausfall-, Muster- und Zonen-Trigger
• 8-in-1 integrierte Instrumente: 16-Kanal-Logik-Analyzer, 25 MHz AWG, Template-Test, Digital-Multimeter, Bode-Diagramm, Leistungsanalyse, Zähler und Frequenzmesser
• Fernsteuerung über Webserver, Maus und externe Tastatur mit SCPI-Programmiersupport

Anwendungen

• Signalanalyse und Charakterisierung in Forschungs- und Bildungslaboren
• Debugging von Digitalschaltungen und Embedded-Systems-Entwicklung
• Analyse und Validierung von Serienprotokolle für Mikrocontroller und Kommunikationsschaltungen
• Leistungselektronik und Schaltübergangsmessung
• Integration von automatisierter Testausrüstung über SCPI-Befehle und LAN-Konnektivität
