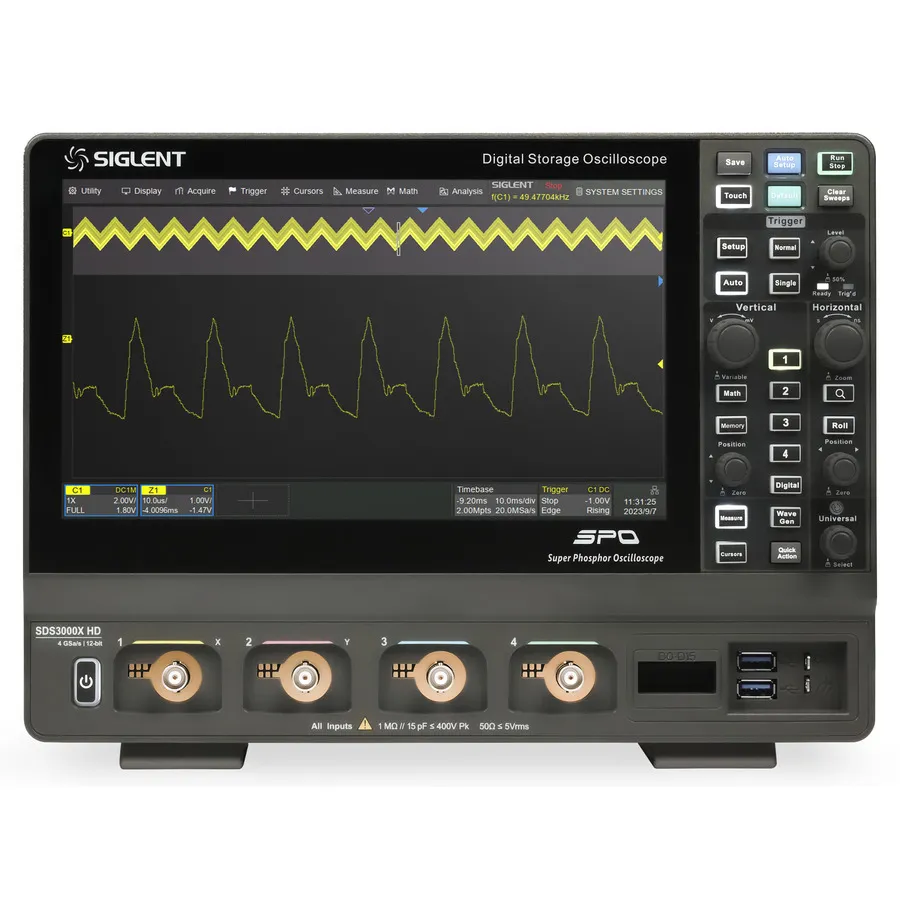

Siglent SDS3104X HD Mixed-Signal-Oszilloskop

Übersicht

Das Siglent SDS3104X HD ist ein hochleistungs-fähiges 4-Kanal-Mixed-Signal-Oszilloskop mit 1 GHz Bandbreite und 4 GSa/s Abtastrate. Mit einem 12-Bit-Analog-Digital-Wandler, bis zu 400 Mpts Speichertiefe pro Kanal und Unterstützung für optionale 16 Digitalkanäle bietet es umfassende Signalanalysefähigkeiten. Das Instrument wird mit vier 500 MHz Passiv-Sonden geliefert und verfügt über fortgeschrittenes Triggering, Wellenform-Aufzeichnung und Datenanalyse-Tools für Forschung, Entwicklung und komplexe Debugging-Anwendungen.

Hauptmerkmale

• 4 Analogkanäle mit 1 GHz Bandbreite
• 4 GSa/s Abtastrate im Interleaving-Modus
• 12-Bit-ADC mit niedrigem Hintergrund-Rauschen (125 µVrms bei 1 GHz Bandbreite)
• Maximale Aufzeichnungslänge von 400 Mpts pro Kanal
• SPO-Technologie mit bis zu 200.000 Wfm/s Erfassungsrate (890.000 Wfm/s im Sequence-Modus)
• Fortgeschrittene Triggering-Modi: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay und Video
• Serieller Bus-Triggering und Decoding für I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD 1553B, SENT, Manchester und ARINC429
• 50+ automatische Messungen mit Histogramm, Track und Trend-Statistik
• 4 Math-Spuren mit FFT, Filterung und Formula-Editor-Unterstützung
• History-Wellenform-Aufzeichnung mit bis zu 80.000 Frame-Kapazität
• Mask-Test-Funktion mit Mask-Editor-Tool
• 10,1-Zoll kapazitives Touch-Display (1024 x 600 Auflösung)
• Konnektivität: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN mit VXI 11, Telnet, Socket und LXI-Unterstützung
• Eingebauter Web-Server für Fernsteuerung über LAN
• Unterstützung für SCPI-Fernsteuerungs-Befehle

Anwendungen

• Hochfrequenz-Elektronik-Forschung und Entwicklung
• Signal-Integritäts- und Qualitäts-Prüfung
• Digitale Schaltungs-Debugging und Verifikation
• RF- und Mikrowellen-Signalanalyse
• Stromversorgungs- und Schaltungs-Analyse
• Serielles Protokoll und Hochgeschwindigkeits-Datenbus-Analyse

Zubehör im Lieferumfang

• 4x 500 MHz Passiv-Sonden
• USB-Kabel
• Wireless-Maus
• Stromkabel
• Kurzanleitung
• Kalibrierzertifikat
